热敏材料遇上常规研磨，几乎注定是一场灾难
在粉体制备的日常实验中，有一类材料堪称研磨工艺的“试金石”——它们要么在研磨发热时软化粘结，堵死研磨罐；要么因温升发生化学分解，有效成分荡然无存；更有甚者，在常温下氧化速度急剧加快，最终得到杂质超标的废料。
橡胶、热塑性聚合物、药物活性成分（API）、挥发性植物药材、铝镁钛等活性金属——这些材料的共同特征是对温度极度敏感。常规行星球磨机在高速运转时，研磨球与物料的高频撞击产生大量摩擦热，罐温动辄上升数十摄氏度。对无机矿物粉体而言，这点温升无关紧要；但对热敏材料来说，这几十度的温差就是“有效研磨”与“彻底失败”的分水岭。
为什么？因为材料的力学行为由温度决定。以天然橡胶为例，常温下它是典型弹性体，研磨球砸上去只会反复变形而不碎裂；但当温度降至其玻璃化转变温度（约-70℃）以下时，分子链段运动被“冻结”，弹性消失，转变为玻璃态脆性固体；此时再撞击，材料干净利落地断裂成细粉，研磨效率发生质的飞跃。
几乎所有热敏材料都存在类似行为：
-
聚乙烯（PE）在-80℃以下脆化；
-
聚丙烯（PP）在-20℃左右进入脆性区；
-
香辛料（大蒜、肉桂等）的挥发性精油在40℃以上即开始大量损失。
常规研磨“散热靠自然风冷”甚至“靠间歇停机降温”的粗糙模式，面对这些材料时先天不足。正因如此，液氮冷冻行星球磨机成为破解热敏材料研磨难题的专用工具。湖南创未来机电设备制造有限公司将成熟的行星球磨机机械平台与液氮深冷系统深度整合，使研磨环境温度可控范围直接覆盖-196℃，从根本上改变了热敏材料的研磨命运。

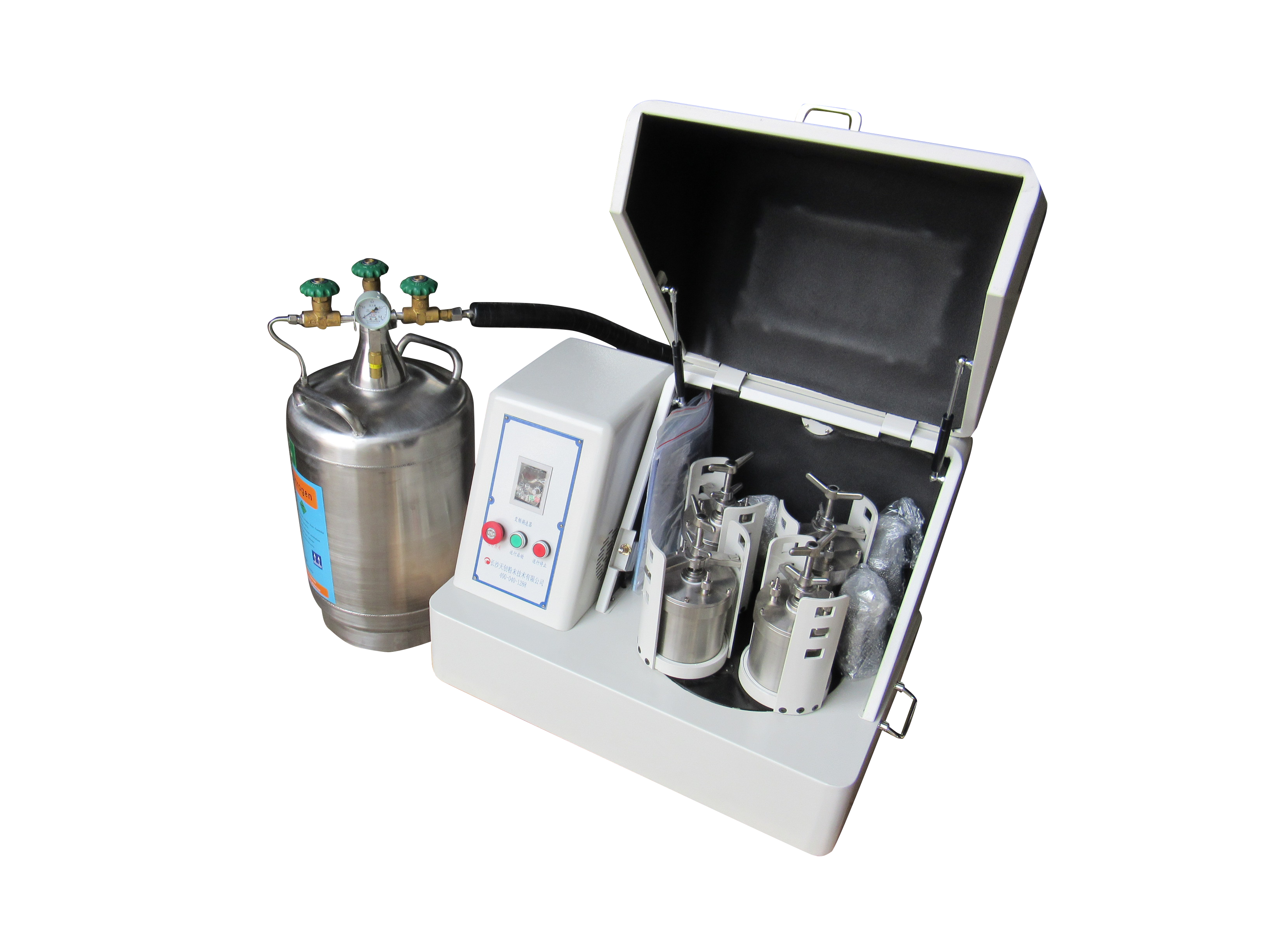

（液氮行星式球磨机外观，创未来机电 XQM-C系列）
韧脆转变——低温研磨背后的科学逻辑
理解冷冻研磨，必须先理解一个核心概念：韧脆转变温度（DBTT）。
材料在受力时的响应模式不是一成不变的——同一种材料，高温时塑性变形（弯曲、拉伸），低温时则发生脆性断裂。这个从“韧”到“脆”的临界温度窗口，就是韧脆转变温度。对于聚合物，通常以玻璃化转变温度（Tg）来描述。
在常规研磨中，研磨介质的动能传递到物料颗粒上，目标是使颗粒内部产生裂纹并扩展、最终断裂。但如果材料处于韧性区，冲击能量会被塑性变形吸收——颗粒被砸扁而非砸碎。
低温研磨的本质，不是“低温有助于研磨”，而是“低温让材料变得可以研磨”。这不是辅助优化，而是底层机制的切换。
学术界研究充分证实：低温球磨（cryomilling）能有效减缓原子扩散和回复过程，在制备纳米晶粉末方面显著优于常温球磨，可获得晶粒尺寸约30–50纳米的超细粉末。同时，低温抑制了延性颗粒之间的冷焊现象，使“断裂-焊合”循环向断裂方向倾斜，大幅提升粉末细化效率。
（研磨罐置于密封隔热罩内，液氮持续输入维持低温环境）
液氮冷却系统——从原理到工程实现
创未来机电的液氮冷冻行星球磨机采用“液氮直接喷射 + 隔热腔体 + 精密温控”三位一体方案。
液氮（LN₂）是理想冷媒：沸点-196℃，汽化潜热199.3 J/g（每克液氮蒸发可吸收近200焦耳热量）。研磨过程中，液氮从自增压储罐（标配30L或50L）经绝热管线输送至研磨腔隔热罩内，以可控速率喷射，迅速吸收摩擦热，将罐内温度锁定在设定范围。
（液氮输送系统与研磨腔集成示意）
产品型号覆盖广泛，共7款，从实验室到小批量生产：
-
XQM-1C至XQM-6C：总容积1L~6L，电机功率0.75KW，最高转速670rpm，适用实验室研发。
-
XQM-8C至XQM-12C：总容积8L~12L，电机功率1.5KW，最高转速580rpm，适用中试/小生产。
标配4个研磨工位，一次运行可同时制取4种不同样品。工作温度控制范围为-40℃至20℃，典型工况（0–10℃）液氮消耗量约4–5升/小时，经济性可控。
特别优势：该系列同时兼容真空研磨模式。配备真空研磨罐后，可在真空或惰性气氛下作业——对需要严格隔氧的活性金属加工尤为重要。
（设备操作界面，温度与运行参数一目了然）
低温研磨如何解决每个细分领域的痛点
制药领域——保住药效，提升生物利用度
药物活性成分（API）的粒径直接影响溶解速率和生物利用度。纳米级API的溶出速度可提升数倍。但大量API分子在50℃以上即开始降解。本设备将研磨环境全程控制在低温区间，API分子化学稳定性得以保持。同时低温抑制受潮和氧化，微粉化后的粉末储存稳定性更佳。同样逻辑适用于植物药材和草药提取物的超细加工。
高分子与弹性体——从“砸不烂”到“轻松粉碎”
PE、PP、尼龙等热塑性聚合物及天然橡胶、合成橡胶等，常温下韧性极强。冷却至玻璃化转变温度以下后，它们在机械冲击下直接发生脆性断裂，获得粒径均匀的细粉。这种粉末广泛应用于复合材料制备、旋转成型及废旧塑料/橡胶的绿色回收。
活性金属——低温+惰性气氛的双重保护
铝、镁、钛及其合金粉末是粉末冶金、3D打印和含能材料的重要原料，但常温研磨面临两大难题：一是延性金属的冷焊效应导致颗粒反复焊合而无法有效细化；二是高温下的急剧氧化导致粉末氧含量超标。
液氮冷冻研磨一举两得：低温将延性转为脆性，冲击粉碎成为主导机制；液氮蒸发形成的氮气气氛隔绝氧气，阻止氧化。这使得低温球磨在铝基纳米晶合金、镁基储氢材料、钛基生物医用材料等领域展现独特价值。
电池材料——控温之下的精细调控
锂离子电池正极材料、固态电解质前驱体、硅基负极等对温度极为敏感。部分硫化物固态电解质在高温下会发生不可逆相变或分解，导致离子电导率大幅下降。低温研磨为这类材料的超细处理提供了安全通道。
食品与香辛料——留住风味的物理密码
胡椒、肉桂、丁香等香辛料富含挥发性精油，常规研磨产生的高温会使精油在几分钟内大量挥发。液氮冷冻研磨全程低温，精油的挥发性被物理抑制，成品粉末完整保留原料的色、香、味及营养成分。
（液氮冷冻行星球磨机在多种热敏材料加工中的应用）
用好冷冻研磨，这几点值得关注
任何先进设备都需要科学操作来释放潜力。结合工程实践，以下几点尤为关键：
先测温，再定参。启动研磨前，应通过差示扫描量热法（DSC）或动态力学分析（DMA）确定目标材料的玻璃化转变温度或韧脆转变温度。研磨目标温度应设定在该温度以下至少10–20℃，确保材料全程处于脆性状态。
液氮流量需动态匹配。液氮消耗量与研磨转速、时间、环境温度相关。本系列温控系统可依据实时温度反馈自动调节液氮喷入量，但建议首轮工艺探索时密切监控温度曲线与消耗速率。
安全规范不可忽视。操作区域必须充分通风（液氮蒸发会降低氧含量）；输送管路需做绝热处理；操作人员应佩戴低温防护手套和护目镜；密闭空间建议安装氧气浓度监测报警装置。
研磨介质与罐体选配。根据目标材料硬度和纯度要求合理选择：玛瑙罐、氧化锆球适合对铁污染敏感的医药、食品、电子陶瓷类材料；不锈钢罐适合金属粉末和一般工业材料（性价比高）。
从实验到批量，选型兼顾当下与未来。本系列覆盖1L~12L共七个型号：
-
1L~6L（紧凑型）：适合高校实验室和小规模研发，机身不超过750×470×590mm，净重不超过93kg，对台面无特殊承重要求；
-
8L~12L（生产型）：电机功率1.5KW，机身880×560×670mm，适合中试和生产环境。
选型时建议留出30%以上的容积余量，为未来工艺放大预留空间。
建立标准化工艺档案。不同批次原料可能存在含水率、初始粒径和热历史的差异，影响研磨热负荷。建议每批新到原料执行一次小样试磨，记录温度曲线和终粒度数据，建立材料专属工艺档案。对于制药和电子材料等质量受控行业，这一步骤尤为必要。
结语
从制药车间到电池研发实验室，从香辛料加工到金属粉末制备，热敏材料的超细研磨始终是一道绕不开的工序难题。
液氮冷冻行星球磨机以韧脆转变为核心原理，通过液氮深冷系统将研磨温度推至常规冷却手段无法企及的超低温区间，彻底解决了热敏材料“磨不动、磨不好、磨坏了”的三重困境。
湖南创未来机电设备制造有限公司的液氮冷冻行星球磨机将成熟的行星式球磨技术与液氮深冷系统进行工程化集成，为实验室和生产企业提供了一套从1L到12L规格齐备的标准化低温研磨解决方案。
低温不是辅助，而是核心工艺参数——这是理解冷冻研磨的关键认知，也是选择设备时最值得把握的判断标准。
了解更多产品详情或获取选型建议，欢迎访问创未来机电官方网站或联系我们的技术团队。
