【常温研磨的“翻车”风险——热敏材料制备绕不开的坑】
常规行星球磨机在高速运转时，磨球与物料间的剧烈碰撞、摩擦会产生大量摩擦热。对于热敏材料而言，这意味着：
轻则——物料团聚、氧化，研磨效率归零；
重则——相变、分解，整批样品报废。
一份耗时数日制备的珍贵样品，可能在最后一步研磨中功亏一篑。
液氮行星式球磨机将液氮冷却系统与行星球磨机深度融合，在研磨过程中持续输出低温环境，将球磨罐内温度稳定控制在 -40℃ 至 20℃ 之间，从源头抑制热量积累与传递。

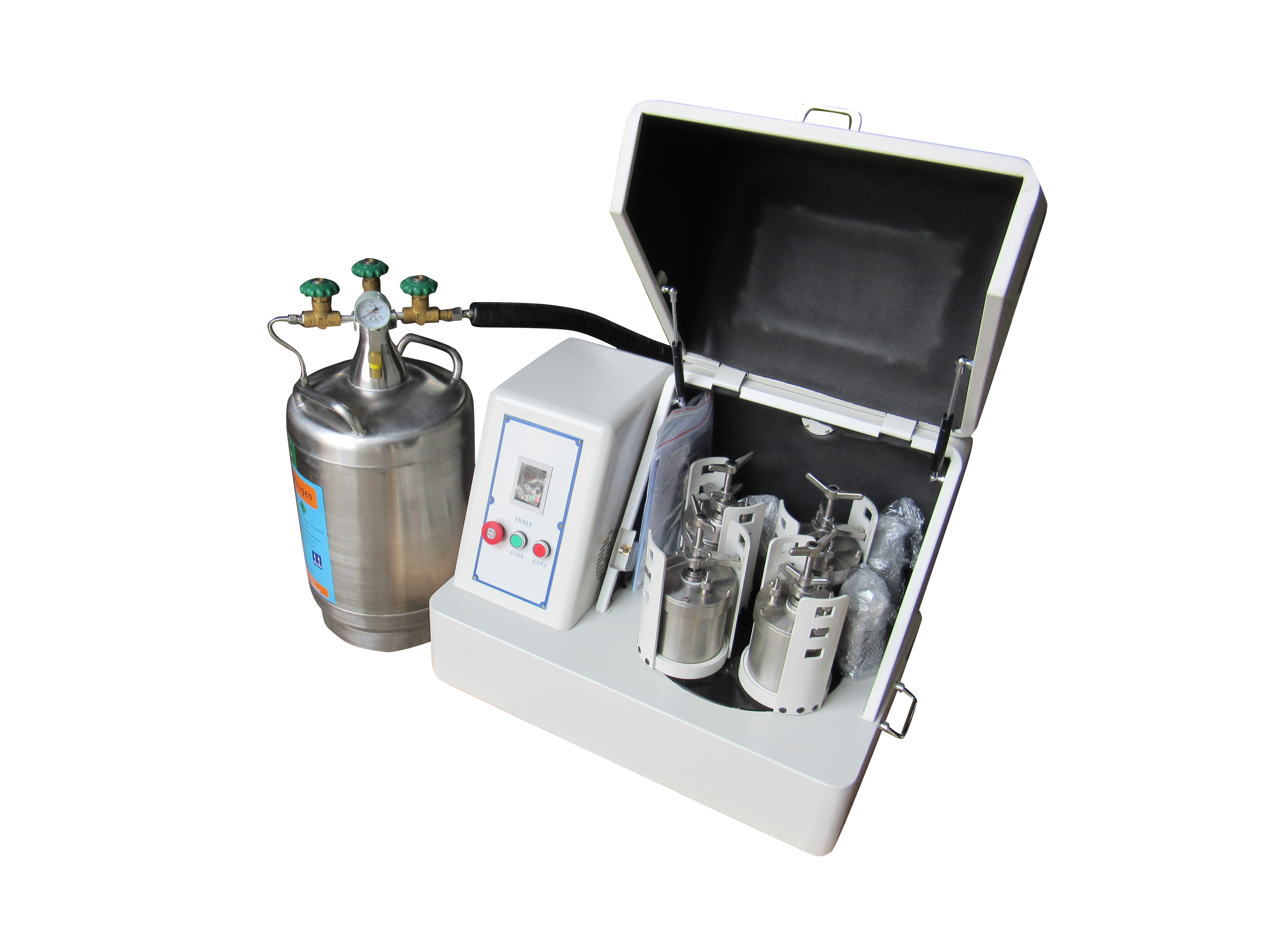

[图片位置：液氮行星式球磨机外观图]
（图：液氮行星式球磨机（冷冻行星球磨机）整机外观）
湖南创未来机电设备制造有限公司推出的液氮行星式球磨机，依托中南大学粉末冶金国家重点实验室技术背景，实现了行星球磨机机械设计与液氮冷却热管理的深度融合。
【热敏材料研磨的四大典型难题】
低熔点材料：常温研磨中容易软化、粘连，导致糊罐、堵罐，研磨效率归零。
易氧化材料（如钴粉、镍粉等）：温升加机械力双重作用，氧化速率成倍攀升。
晶型敏感材料（如铁氧体、压电陶瓷前驱体）：局部高温易引发晶型转变，导致功能失效。
含挥发性组分的材料：热量积累使添加剂提前挥发，造成配比失调。
这四类问题的共同元凶都是摩擦热，而液氮行星球磨机的解决逻辑，就是从热源上直接截断。
【工作原理：气体循环冷却，精准控温而非一味求冷】
液氮行星式球磨机由行星球磨机主机、液氮输入管路和保温罩三部分组成。液氮经汽化器变为低温氮气，均匀吹入保温罩内部，形成稳定低温氛围。
[图片位置：工作环境示意图]
（图：保温罩与液氮管路结构）
三大设计要点：
-
气体冷却，避免“过冷”风险
液氮汽化后以气体形式循环冷却，避免液氮直接接触罐体导致的局部骤冷（有效防止陶瓷罐热震开裂），同时实现更均匀的温度分布。 -
温度可控，并非“越低越好”
工作温度范围 -40℃ 至 20℃，通过调节液氮流量实现精准控温。并非所有材料都需要极限低温，温度过低反而可能影响粉体形貌。 -
与传动系统的协同设计
保温罩与主轴、罐座、传动机构系统性匹配，低温不影响电机和传动部件正常运行，球磨罐仍按行星轨迹高速自转和公转，研磨效率不打折扣。
[图片位置：多工位罐体布局]
（图：四工位球磨罐布局）
为何不选冷库方案？
将球磨机放入冷库或低温试验箱，理论上可行但实际效果有限。常规制冷设备降温速率跟不上球磨产热速率；冷库内温度均匀性差，温差可达十几度。而液氮汽化冷却属于主动气体循环，温度均匀性远优于静态冷环境，是当前技术条件下解决“高能球磨”与“低温需求”这对矛盾的近乎唯一方案。
【七款型号，覆盖从毫克到公斤级需求】
液氮行星球磨机共七个标准型号，罐体总容积从 1L 到 12L 递进：
小型号 XQM-1C 至 XQM-6C：
主电机 0.75kW，转速 70-670rpm，适配高校实验室课题研究和材料筛选阶段。
大型号 XQM-8C 至 XQM-12C：
主电机升级为 1.5kW，转速上限 580rpm，净重约 150 公斤，对应中试放大和小批量试产。
液氮消耗量（以 0-10℃ 工作温度为例）：约 4-5 升/小时。
一台 30 升液氮罐可支持连续运行 200 小时以上，运行成本远低于直觉判断。
【典型应用场景：从新能源到生物医药的低温研磨刚需】
锂电正极材料：
钴酸锂、锰酸锂及高镍三元材料前驱体，低温研磨能有效抑制晶格缺陷和阳离子混排，保障电池循环寿命与倍率性能。
电子陶瓷与 MLCC 介质材料：
钛酸钡基粉体超细研磨时，温度升高易诱发晶粒异常长大和晶格畸变。液氮冷冻研磨可获得粒径均一、晶型完整的介质粉体，提升介电常数和绝缘电阻。
磁性材料与催化剂：
Mn-Zn、Ni-Zn 铁氧体，贵金属负载型催化剂，稀土发光材料等，低温研磨避免高温导致的二次晶粒生长、氧化及活性位点破坏，同时抑制研磨介质磨损污染。
生物医药样品制备：
中药材、植物组织等生物样品，常温研磨易因酶活性释放和热降解损失有效成分。液氮冷冻研磨可将样品脆化，最大限度保留原始化学组成。
[图片位置：配套罐体展示]
（图：多种材质球磨罐体方案）
【罐体材质搭配——低温环境下的选材逻辑】
低温下材料韧性下降、脆性增加，选材需兼顾低温韧性、抗热震和纯度要求：
不锈钢罐：低温韧性良好，适合金属粉末、矿物研磨。
氧化锆罐：抗热震性能优异，无铁污染，适合高纯电子陶瓷粉体。
玛瑙罐：纯度高，需注意缓降温，适合高纯样品。
刚玉罐：成本适中，化学稳定性好，适合常规氧化物材料。
聚四氟乙烯罐（PTFE）：对金属污染敏感，适合生物、医药及有机材料。
研磨球建议：应与罐体材质一致或硬度略高。液氮环境下，氧化锆研磨球因尺寸稳定性和化学惰性，是最主流的搭配选择。
【操作细节——三个容易被忽略的要点】
一、预冷不可跳过
正式启动前，先通液氮气体预冷 3 至 5 分钟，使罐体、物料和磨球达到目标温度，再启动球磨机。直接高转速边冷却边研磨，罐内可能因传热滞后出现短暂高温窗口。
二、液氮罐压力日常检查
自增压系统压力应保持在 0.05 至 0.1 MPa，压力不足会导致温度波动。定期检查密封性和安全阀状态，避免液氮耗尽导致研磨中断。
三、样品回温循序渐进
研磨结束后样品温度可低至 -30℃。停机后继续通入低温氮气，待罐体自然回温至 0℃以上再开罐取样，避免水蒸气凝结结霜。
[图片位置：整机工作状态]
（图：液氮行星球磨机整机工作状态实拍）
【选型参考——实验室与中试的不同考量】
若您正在考虑配置一台液氮行星球磨机，可从三个维度入手：
-
处理量：实验室推荐 XQM-2C 或 XQM-4C（2-4L）；中试放大建议 XQM-8C 或 XQM-10C。
-
罐体材质：采购前明确目标物料的化学性质和纯度要求，建议初期即配置多种材质罐体和研磨球，灵活应对不同实验需求。
-
液氮供应：自增压液氮罐（30L 或 50L）适合小型实验室；已有集中供氮管路的场所可直接对接，进一步降低成本。
【液氮行星球磨机的不可替代性】
热敏材料的超细研磨，本质上是“高能输入（实现纳米级细化）”与“低温控制（保护材料本征属性）”两个矛盾需求的同时满足。
行星球磨机的高能球磨效率，为低温研磨提供了动力源；
液氮冷却系统，则为低温研磨提供了安全阀。
两者在工程层面的协同融合，构成了其他方案难以复制的技术壁垒。
对于新材料研发实验室而言，一台高品质的液氮行星球磨机不只是一项设备投入，更是一道工艺保险——当材料配方走通、表征数据验证假说后，最后一步研磨制粉不会因为温度变量而功亏一篑。
【关于创未来机电】
湖南创未来机电设备制造有限公司凭借粉体设备领域多年的技术积累，将行星球磨机系列产品从常规型号延展至冷冻、真空、气氛保护等多个专业方向，覆盖实验室粉末制备绝大多数场景。
如需进一步了解详细参数、获取选型建议或预约实地磨样测试，欢迎访问我们的产品中心，或直接联系技术团队。
