为什么真空管式炉不可替代？
在材料科学、新能源与电子陶瓷等研发领域，高温热处理实验对温度均匀性、气氛纯度及升降温曲线有着近乎苛刻的要求。一台性能稳定的真空管式炉，往往决定着烧结样品的致密度、晶相结构与最终性能。
与传统箱式炉相比，真空管式炉的核心优势在于：
-
管式炉膛实现更精准的气氛控制
-
更快的升降温响应，适应热冲击与快速淬火需求
-
KF法兰系统保障高真空密封性

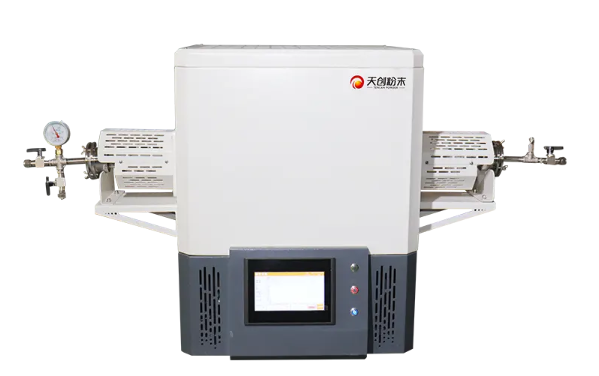

湖南创未来机电设备制造有限公司推出的GKD系列，凭借一体成型炉膛、双层风冷壳体与PID智能温控系统，为稀土制备、特种合金退火、电子陶瓷烧结等场景提供了高可靠性的高温实验平台。
核心参数与型号一览
| 项目 | 参数 |
|---|---|
| 温区范围 | 室温至1100℃ / 1200℃ |
| 常用工作温度 | 1000℃ / 1100℃ |
| 炉管直径（可选） | 30、40、50、60、80、100、120、150mm |
| 炉膛材料 | 高纯氧化铝多晶纤维 |
| 加热元件 | HDR优质电阻合金丝 |
| 加热区长度 | 400mm |
| 恒温区长度 | 200mm |
| 极限真空度 | 1.33×10⁻⁴Pa（可选配机械泵或高真空机组） |
| 压力表量程 | -0.1 ~ 0.15MPa |
常用型号：
TCGKD203-11、TCGKD204-11、TCLGKD205-11、TCGKD406-12、TCGKD408-12、TCGKD410-12、TCGKD412-12、TCGKD415-12
覆盖从毫克级样品到百克级批量实验的多样化需求。
三大核心设计，解析不可替代性
1. 一体成型炉膛 + 双层风冷结构
-
一体成型炉膛：采用高纯氧化铝多晶纤维，避免拼接炉膛在高温下产生缝隙与热应力集中，提升耐用性与温场均匀性
-
卓越隔热性能：1000℃工作状态下，炉体外壳温度仅比室温高约10℃，显著改善操作安全性
-
双层壳体 + 轴流风机强制风冷：内层承载高温，外层通过空气夹层带走热量，保护电气元件，缩短冷却等待时间
-
顶部开盖设计：方便实时观察炉管样品状态，适用于热冲击实验与快速淬火

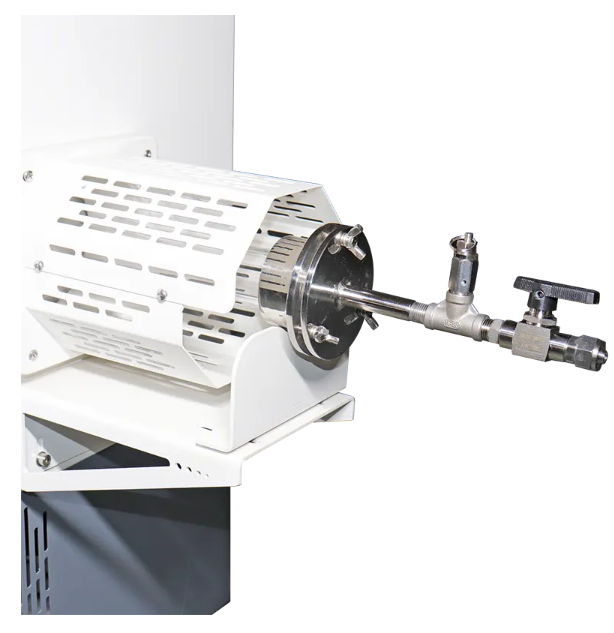

2. KF快接法兰 + 多气氛兼容
-
KF快接法兰：拆装便捷，密封可靠，有效降低加热管因受力不均导致的破损风险
-
真空接口与进气接口：可选配机械泵或高真空机组，极限真空度可达1.33×10⁻⁴Pa
-
气氛兼容性：支持惰性气体、还原性气氛或特定混合气氛，与真空气氛炉形成互补，覆盖从常压到高真空的广泛工艺窗口
-
氧化铝保温管堵：提升温场稳定性
-
法兰规格：外径60mm / 内径50mm，适配常见石英管、刚玉管及不锈钢管
3. PID智能温控 + 30段可编程曲线
-
控温精度：1000℃以下达±0.1℃，1000℃以上为±1℃
-
温度均匀性：1000℃测试点控制在±3℃以内
-
温度稳定性：±1℃
-
30段可编程升降温曲线：自由设定升温速率、保温平台与降温速率
-
推荐升温速率：1000℃以下≤10℃/min（最高允许30℃/min）；700℃以上降温≤10℃/min，延长元件与炉管寿命
-
定时范围：1分钟 ~ 999小时50分钟，适用于长时间恒温老化或缓慢晶化实验
-
RS485接口：支持远程监控、数据记录与实验报告输出，满足数字化实验室管理需求
典型应用场景
| 领域 | 应用 |
|---|---|
| 稀土制备 | 可控气氛下完成氧化物还原、合金化与退火，避免氧化或吸杂 |
| 电子照明 | 高真空环境进行灯丝材料除气与封装前处理 |
| 晶体退火 / 生物陶瓷 / 电子陶瓷 | 获得均匀晶粒尺寸与致密微观结构 |
| 特种合金与磁性材料 | 真空烧结、气氛保护烧结及CVD实验 |
| 精密铸造与金属热处理 | 模具钢、高温合金的退火与回火 |
定位对比：
-
马弗炉更适合敞口、大气环境下的批量热处理
-
真空管式炉更擅长气氛保护、小批量、高精度的实验场景
选型建议：如何匹配合适型号
选型时重点关注三个维度：
| 维度 | 说明 |
|---|---|
| 最高使用温度 | 1100℃级适用于常规陶瓷烧结、金属退火；1200℃级适用于特种合金、高温氧化物及部分CVD工艺 |
| 炉管直径 | 小直径（30–50mm）：升温快、气氛置换效率高，适合毫克级或高灵敏实验；大直径（60–150mm）：单次处理量大，对真空机组与流量控制要求更高 |
| 炉膛尺寸匹配 | 30–50mm管径 → 200×80mm炉膛；60–100mm管径 → 400×120mm炉膛；120/150mm管径 → 400×150/180mm炉膛 |
升温曲线设定的实战要点
-
低温段（室温~300℃）：建议缓慢升温，充分排出水分与有机挥发物，避免污染炉管或产生气泡
-
中高温段（300℃以上）：升温速率建议≤10℃/min，超过1000℃后更应谨慎，防止热应力导致刚玉管开裂
-
保温平台：陶瓷烧结通常保温30min–2h；金属退火可能需要数小时甚至整晚，控制器支持长时间定时设定
-
数据追溯：可选配记录仪与软件，完整归档温度、真空度与气氛流量数据，便于论文分析与结果复现
安全保护与日常维护
安全配置：
-
开门断电 · 超温报警 · 漏电保护 · 过温保护
-
冷轧钢板外壳经耐化学腐蚀涂层处理，适应实验室酸碱蒸气环境
维护要点：
-
定期检查KF法兰密封圈、热电偶、加热管表面状态
-
实验结束后降温至安全温度再开启法兰取样，避免炉管骤冷骤热开裂
-
真空系统长期不用时保持干燥，定期启动真空泵以维持密封件弹性
-
随机附赠高温手套与Caston坩埚钳；可选配移动炉架、不锈钢排气口、记录仪与控制软件等配件
结语
作为烧结系列中的关键设备，真空管式炉凭借精准的气氛控制、优异的温场均匀性与灵活的型号配置，已成为高校、科研院所及企业研发中心开展高温材料实验的重要工具。
湖南创未来机电设备制造有限公司GKD系列，通过一体化炉膛、双层风冷、PID智能温控与多重安全保护，为材料研究者提供了稳定可靠的高温实验平台。无论是稀土制备、电子陶瓷烧结还是特种合金热处理，选择一台匹配实验需求的真空管式炉，都是提升研发效率与数据可信度的重要一步。
