01 产品概述
齿辊破碎机是粉体装备领域中面向脆性物料专门设计的中细碎设备。其核心优势在于通过特殊耐磨齿辊的高速旋转，实现对物料的拉剪力选择性破碎，相比传统冲击式破碎方式，具有能耗更低、出粒更均匀、过粉碎现象更少等显著特点。

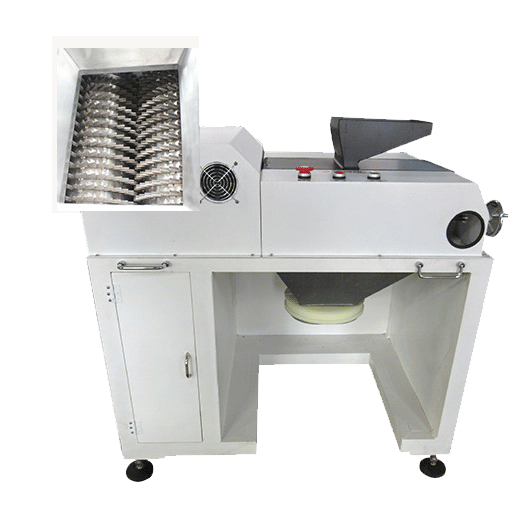

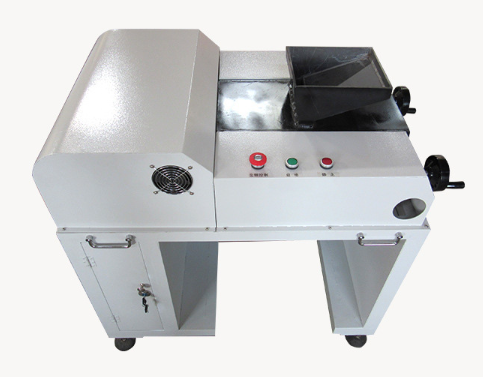

湖南创未来机电设备制造有限公司研发生产的齿辊破碎机，参照国际先进破碎设备结构原理自主设计，提供双齿辊与四齿辊两大系列，覆盖从实验室小批量处理到工业级规模化生产的多种应用场景：
-
入料粒度范围：10mm ～ 80mm
-
出料粒度范围：0.5mm ～ 5mm（精确可调）
-
生产能力覆盖：70Kg/H ～ 600Kg/H
-
适用行业：煤炭、冶金、矿山、化工、建材等
设备在结构上实现了齿辊间距任意可调、轴承集中润滑及过载保护等多重安全机制，具备体积小、破碎比大、噪声低、维修便捷等综合优势。
02 工作原理与结构组成
工作原理
齿辊破碎机利用两个或多个带有特殊齿形的耐磨辊轮相向高速旋转。物料进入两辊之间的破碎腔后，受到齿辊表面的拉剪力作用，被劈裂、挤压和研磨，最终形成符合粒度要求的颗粒并从底部排出。
这种破碎方式区别于：
-
颚式破碎机：挤压破碎
-
锤式破碎机：冲击破碎
其本质是一种选择性破碎过程——优先对物料的薄弱面或晶界处施加应力，以较低能耗获得较高破碎效率。
结构组成
| 部件 | 功能说明 |
|---|---|
| 传动装置 | 电机驱动，通过减速机构将动力传递至破碎辊 |
| 机架部分 | 高强度钢材焊接，整体稳固，承受冲击载荷与振动 |

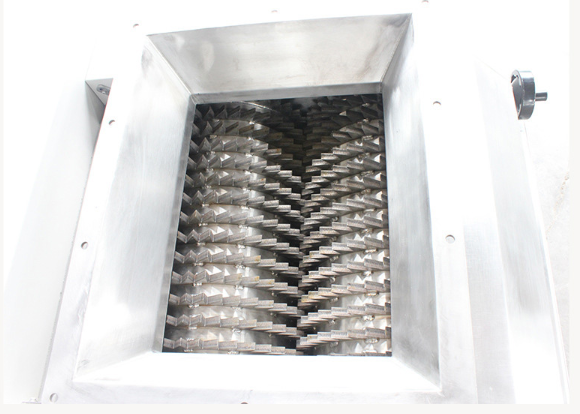

| 破碎辊 | 核心工作部件，辊面镶嵌特殊齿形耐磨材料（高锰钢/合金钢） |
| 机械弹簧装置 | 遇不可破碎异物或过载时提供弹性退让，实现过载保护 |
| 联动机构 | 确保两辊同步运转与相对位置精度 |
创未来机电的优化设计
-
齿辊间距任意可调：通过简单机械机构改变两辊间隙，精确控制出料粒度；
-
集中润滑系统：润滑油经专门管路分配至各润滑点，降低维护频率与劳动强度；
-
紧凑体积：占地面积小，便于实验室或生产线灵活布置。
03 五大核心优势
3.1 破碎能力大，适应性广
齿形经优化设计，对不同硬度和脆性的物料均能高效拉剪破碎。单级破碎即可将 80mm 入料破碎至 0.5mm ～ 5mm 细粒级，减少多级破碎配置需求。对煤炭、焦炭、石灰石、石膏等物料尤为突出，其选择性破碎机制能有效解离有用矿物，利于后续选矿和分选工艺。
3.2 过载保护，运行安全
机械弹簧装置构成可靠过载保护系统。当破碎腔进入不可破碎的金属异物或瞬间超负荷时，弹簧触发弹性退让，一侧齿辊位移释放压力；异物排出后自动复位，恢复破碎间隙。有效避免轴承损坏、辊面断裂或电机烧毁，特别适用于 24 小时连续运行的矿山和选煤厂。
3.3 粒度精确可控，调节灵活
通过调节两辊间隙，出料粒度可在 0.5mm ～ 5mm 范围内灵活设定。集中润滑系统确保调节机构长期使用后依然灵活顺畅，精度不因老化而衰减。一台设备即可覆盖不同行业、不同工艺阶段的粒度差异化需求。
3.4 齿形优化，高效低耗
通过 CAD 和 FEA 对齿形参数进行优化，使齿尖接触物料时产生最优应力分布，以拉剪力为主而非单纯挤压力，最大限度减少无效能耗和过粉碎现象。合理齿形布局减少齿间积料和堵塞，保障连续稳定生产。单位产量能耗通常比传统设备降低 10% ～ 20%，长期运行节能效益显著。
3.5 体积小、噪声低、维护便捷
-
紧凑化结构：占地面积小，安装基础要求低，便于生产线改造或实验室部署；
-
低噪低振：以拉剪破碎为主，噪声和振动显著低于冲击式破碎机；
-
简便维护：结构简单，核心部件拆装便捷，普通维修人员即可胜任，降低维护成本和停机时间。
04 技术参数与选型指南
技术参数一览
| 参数项目 | 小型配置 | 大型配置 |
|---|---|---|
| 齿辊尺寸 | Φ300×300mm（SUS304） | Φ300×500mm（SUS304） |
| 轧辊转速 | 52 r/min | 52 r/min |
| 入料粒度 | 10mm ~ 50mm | 10mm ~ 80mm |
| 出料粒度 | 0.5mm ~ 5mm | 0.5mm ~ 5mm |
| 生产能力 | 70 ~ 80 Kg/H | 600 Kg/H |
| 电机功率 | 1.5 KW | 3.0 KW |
| 外形尺寸（参考） | 660×800×930mm | 880×1020×1140mm |
| 驱动方式 | 电机驱动 | 电机驱动 |
选型三大核心要素
① 物料特性匹配
齿辊破碎机最适用于脆性、中低硬度物料（煤炭、焦炭、石灰石、石膏、页岩等）。对于高硬度或韧性强的物料（如金属矿石、橡胶），需评估是否选用更耐磨辊面材质或考虑其他破碎方式。湿粘物料需配置清理或辅助装置以防堵塞。
② 处理能力匹配
-
小型配置（Φ300×300mm）：实验室研究、小批量试制、教学演示，处理能力 70~80 Kg/H；
-
大型配置（Φ300×500mm）：中小型生产线、矿山选煤厂规模化作业，处理能力 600 Kg/H。
建议预留 10% ～ 20% 产能裕量，以应对原料波动和后期扩产。
③ 出料粒度要求
明确下游工艺对出料粒度的具体指标（目标粒径范围、均匀性要求、超细/超粗颗粒允许含量）。辊间距可在 0.5mm ～ 5mm 范围内精确控制，但持续小于 1mm 的细出料会加快齿辊磨损、降低产能，需综合评估设备寿命与工艺需求的平衡。
05 典型应用场景
| 行业 | 应用说明 |
|---|---|
| 煤炭与选煤 | 原煤预处理破碎，实现煤与矸石有效解离，提高重介质选煤或浮选效率；过载保护机制应对金属杂物混入 |
| 冶金 | 焦炭破碎满足高炉炼铁粒度要求，减少过细焦粉浪费；烧结矿、球团矿粒度调整 |
| 建材与化工 | 石灰石、石膏、磷矿石、硫铁矿等原料中细碎加工；水泥生产中优化窑喂料粒度；化肥生产中优化酸解反应效率 |
| 实验室与科研 | 矿物加工、材料科学、地质分析等样品制备；占地面积小、操作简便、粒度调节灵活，低噪不干扰精密仪器 |
对于需要更粗粒度入料的场景，可配合 颚式破碎机 作为前置粗碎设备，形成多级破碎流程。
06 使用维护与寿命优化
操作规范
-
均匀给料：通过振动给料机或皮带给料机均匀连续送入，避免瞬间过载或偏载；
-
控制入料粒度：不超过设备标称上限，防止超大块物料损伤齿辊和机架；
-
防金属异物：定期检查破碎腔，必要时在入料端配置磁选或金属探测装置。
维护保养
| 维护项 | 建议频次/标准 |
|---|---|
| 齿辊磨损监测 | 定期检查齿尖磨损，超过原齿高 30% 或严重崩齿时及时更换/修复 |
| 轴承润滑状态 | 每运行 500 小时检查一次，确保油路畅通、油位油质达标，适时补油或换脂 |
| 弹簧装置验证 | 定期测试弹簧弹性系数和复位性能，确保过载保护可靠 |
寿命优化策略
-
选用高耐磨材质齿辊（高锰钢、合金钢、堆焊耐磨层）；
-
在满足粒度要求前提下，适当放宽辊间距以减少磨损；
-
控制物料含水量，避免湿粘物料粘附腐蚀和堵塞；
-
高磨损工况建议配置备用齿辊，实现快速换辊，缩短停机时间。
07 总结
齿辊破碎机凭借拉剪力选择性破碎机制、紧凑结构、精确粒度控制及可靠过载保护，在煤炭、冶金、矿山、化工、建材等行业的脆性物料中细碎领域占据不可替代的地位。
湖南创未来机电设备制造有限公司齿辊破碎机覆盖从实验室到工业级的多规格配置，满足不同规模和场景需求。选型时请综合考量物料特性、处理能力和出料粒度要求，选择最匹配的齿辊规格和电机配置。对于硬度更高或需要更细粒度出料的工况，可进一步参考 对辊破碎机 或破碎系列其他产品，构建最优破碎工艺组合。
科学的操作规范和定期维护保养，将最大程度发挥设备性能潜力，延长使用寿命，为生产线长期稳定运行提供坚实保障。
