实验室做粉体前处理时经常遇到两种麻烦：同一批原料换一台研磨设备，粒度分布和后续检测结果就对不上；样品只有几十克，用大型设备磨完，大半还粘在筒壁和磨介上收不回来。实验振动球磨机（实验室振动球磨机）针对的就是小批量、多品种、强调样品代表性的场景：它以高频振动带动磨介对物料做冲击与摩擦，在较短时间内把毫米级颗粒磨到微米级，同时把装样量做小，降低样品浪费和交叉污染的风险。
决定使用效果的往往不是某一项参数的绝对值，而是“物料特性—目标粒度—批次量—污染容忍度”之间的匹配关系。装样量多一点、磨介大一号、研磨时间延长十分钟，都可能让粒度曲线偏向另一个结果。下面从工作原理、参数影响、污染控制和选型几条线索展开。
振动球磨机的研磨原理：磨介在高频振动下做了什么

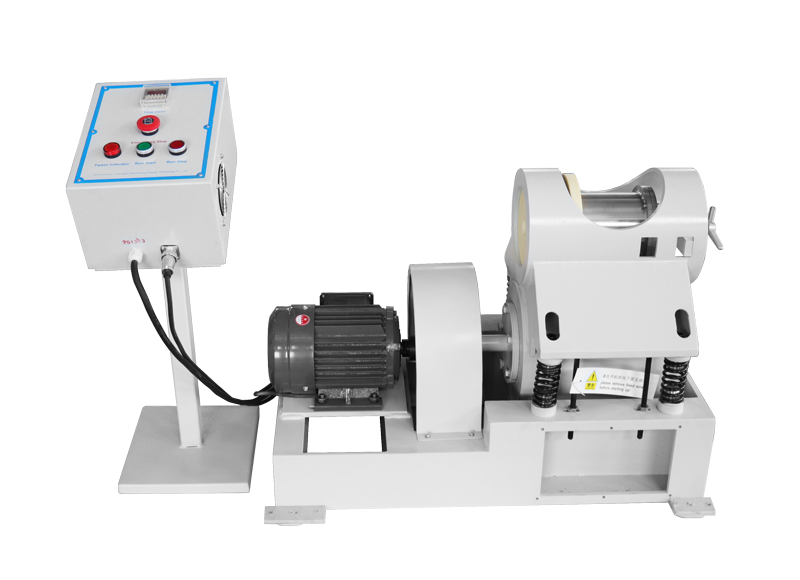

这类设备的核心是带偏心块的激振电机。电机旋转时偏心块产生周期性离心力，通过轴承座传递到研磨筒体，使筒体在弹簧支撑下做高频、小幅的振动，常见的是圆振动或近似三维的复合振动。筒体本身不做大幅度回转，磨介在筒内被反复抛掷、碰撞、摩擦，把能量集中在磨介与物料、磨介与筒壁、磨介与磨介之间很小的接触区域上。设备的具体振动频率与振幅由型号和配置决定，需结合物料性质及工艺条件确定。
从作用方式看，磨介对物料的破碎包含三类：粗颗粒主要靠冲击破碎，中等颗粒靠剪切和挤压，细颗粒则靠表面磨剥。振动磨相比依靠筒体回转的普通球磨机，单位时间内的磨介碰撞次数更多，因此在小批量条件下更容易在较短时间内达到较细的粒度；代价是发热更集中、磨介磨损更快，对筒体材料与散热条件也更敏感。
筒体、激振装置与磨介运动状态

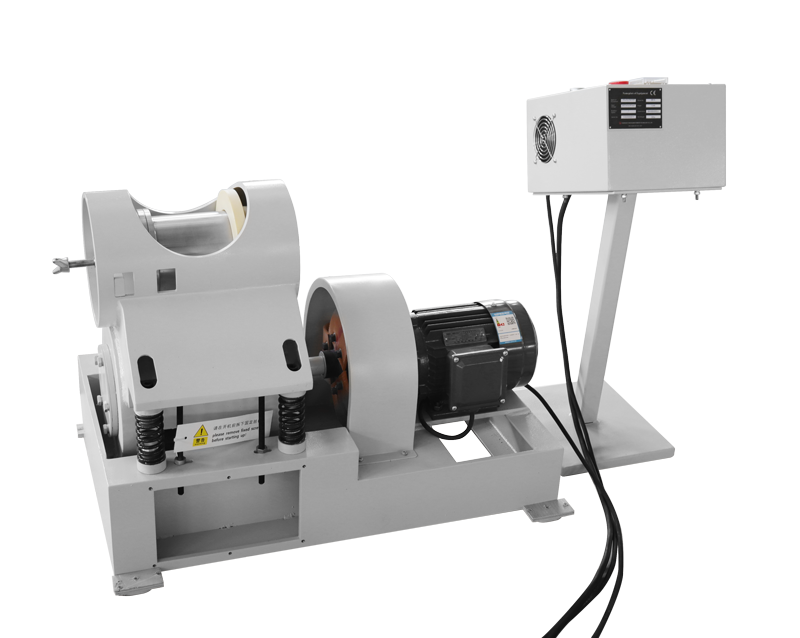

筒体结构和材质直接决定了研磨环境。常见配置有不锈钢筒体、氧化锆或刚玉内衬、玛瑙筒、聚氨酯衬里等，选择依据是物料硬度与允许的污染水平：磨硬质物料时衬里磨损快，引入的铁或锆会干扰后续的元素分析；磨软质或高纯物料时，软质衬里反而更合适。筒体形状有单筒、双筒等形式，双筒结构可以一次处理两个样品，或者在同一台设备上做空白对照。

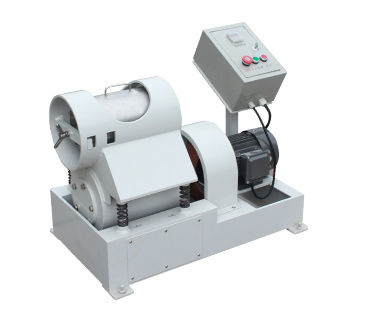

磨介的运动状态与筒壁的支撑方式有关。弹簧刚度、偏心块夹角、电机转速共同决定振动轨迹和磨介的抛掷高度。参数不是越高越好：振幅过大时，磨介会长时间贴在筒壁上做无效运动，效率下降、磨损加剧；振幅不足时，磨介只是在料层中滑动，冲击能量不够，粗颗粒迟迟破不开。这也是同一型号在不同物料上表现差异明显的原因。
干法、湿法与特殊气氛条件
干法研磨操作简单、无需后续干燥，适合易分散、不吸湿的物料。困难在于细度做到几微米后颗粒会重新团聚，粘壁现象明显，出料和样品回收率都受影响。湿法研磨加入水、乙醇或其他溶剂作为介质，液体在颗粒间形成隔离，能抑制团聚、提高极限细度，也便于出料；代价是要增加干燥或过滤工序，溶剂还可能影响后续表征，需要评估其对物料的干扰。
对易氧化、热敏或需要控制含水率的物料，可在惰性气氛或低温条件下研磨，具体能否实现取决于设备的密封结构与配置，需在选型阶段与厂家确认，而不是默认具备。
影响细度与效率的关键参数
装样量与磨介填充率
装样量是实验室最容易踩坑的一项。装得过多，磨介运动空间被挤压，碰撞被料层吸收，细度上不去，温度还会明显升高；装得过少，磨介之间直接冲击，磨损加快，引入的污染反而更多，样品也更容易粘附在筒壁和磨介表面。合理的做法是给磨介留出足够的抛掷空间，让磨介在筒内有自由运动的余地。具体比例与筒体尺寸、磨介直径和物料松散程度有关，需通过小试确定，而不是照搬某一组数字。
磨介填充率与球料比同样影响效率。填充率偏低时碰撞次数少，处理速度慢；偏高时磨介间相互干扰，能量被无效消耗。球料比反映磨介与物料的质量关系，粗磨阶段偏高有利于快速减薄粒径，细磨阶段则需要更精细的配置。
磨介材质、球径与级配
磨介材质首先服从污染容忍度。高纯或用于元素分析的样品通常选择氧化锆、玛瑙或刚玉球，硬度高、磨损引入的元素相对可控；不锈钢球成本低、密度大，冲击力强，但铁、铬、镍的引入对后续检测有影响。选材时要考虑物料硬度与磨介硬度的差距：差距过小时磨不动，差距过大时磨损带来的污染又难以接受。
球径与级配决定破碎效率。大球质量大，冲击力强，适合破开几毫米的粗颗粒；小球接触点多，单位面积上的剪切和磨剥作用强，适合把颗粒推进到细粒级。单一球径的效率往往不如大中小搭配的级配，因为物料粒径在研磨过程中不断变化，需要不同尺寸的磨介接力完成。级配比例需结合进料粒度、目标粒度和物料硬度试验确定。
振动频率、振幅与研磨时间
频率与振幅共同决定输入能量。提高频率或振幅能缩短达到目标粒度所需的时间，但同时带来两个副作用：一是筒体和物料温度上升，热敏物料可能发生结构变化或氧化；二是磨介与衬里的磨损加快，污染风险上升。对热敏或易氧化物料，更常见的做法是降低单次连续研磨时间，采用短时间、多次数的方式并留出冷却间隔。
研磨时间并非越长越好。物料被磨到一定程度后，比表面积增大、表面能升高，颗粒之间的团聚趋势会与破碎作用形成平衡，继续研磨只能让分布变宽，甚至把已细化的小颗粒重新团聚成团。这段时间点通常称为研磨极限，实践中通过定时取样做粒度检测来判断，而不是靠经验硬记。若长时间研磨后粒度不降反升或温度异常，应先检查装样量与磨介配置，而不是简单延长或缩短时间。
样品污染与结果代表性的控制
实验室研磨的污染有两个来源：设备本身的磨损和批次之间的交叉污染。前者的控制手段是选对筒体与磨介材质，并在研磨后用空白样的方式评估污染量；后者则需要规范清洗流程，对强吸附、高活性或痕量分析样品采用专筒专用。
清洗不只是冲洗筒壁。磨介缝隙、衬里接缝、密封件附近都容易残留细粉，尤其湿法研磨后残留的溶剂与黏附层，往往只有拆开清理才能彻底去除。含重金属或难溶组分的样品，建议与常规样品分开处理，避免一次污染影响整批数据。
结果代表性还和取样方式有关。研磨后粒度分布不均时，直接从筒内取一小勺做检测，得出的结果偏差可能比设备本身的差异还大。可行的做法是整筒出料后混匀再分样，湿法研磨则充分搅拌后取样。
实验振动球磨机的选型要点
选型不是选参数表上数字最大的那一台，而是找到与实验目的匹配的组合。可以从四个问题入手：每批需要处理多少样品、目标粒度落在什么区间、能接受多大程度的污染、后续工序是干法还是湿法。
按批次量与目标粒度
批次量决定了筒体容积与装样量的上限。样品量只有几十克时，大容积筒体反而会因装样量不足而效率低下，磨介磨损带来的污染比例也更高；反过来，样品量大而筒体偏小，只能分批多次研磨，批次之间的粒度一致性更难保证。目标粒度则决定磨介材质和球径的基本方向：只要求粗磨到几十微米，与要求细磨到亚微米级，所需的时间、级配和散热条件完全不同。
按材质与污染要求
若研磨后的样品要进入元素分析、痕量检测或电池材料评价流程，应优先考虑污染引入量，选择氧化锆、玛瑙等高硬度低磨损材质，并确认筒体内衬与磨介材质一致，避免混用。若只是做工艺前处理、对元素引入不敏感，则可以在成本和耐磨性之间权衡。所有与物料接触的部件材质都需在选型时确认，包括筒体、衬里、磨介与密封件。
与其他研磨设备的分工
振动球磨机并不是替代所有研磨设备的通用方案。行星球磨机适合更小批量、多罐并行、需要高能球磨的场景；搅拌球磨机在湿法细磨和连续处理上更有优势；气流粉碎机则适合对粒度分布要求严格、不允许研磨介质引入污染的干粉。实验室里常见的配置是振动球磨机承担常规粉碎与细磨，遇到特殊需求再由其他设备补充，而不是一台设备包打全部工序。
使用与维护中的几个提醒
- 每次研磨记录装样量、磨介配置、时间等条件，换物料时不要沿用上一次的时间参数，先做小试。
- 研磨前后检查筒体温度与密封状态，出现异常发热、异响或漏粉时应停机排查。
- 磨介定期筛分，剔除变形、碎裂的球，避免不规则磨介划伤衬里。
- 湿法研磨后及时清理溶剂残留，防止衬里老化与交叉污染。
- 对易氧化或热敏物料，考虑间断研磨、惰性气氛或低温条件，具体可行性需与设备厂家确认。
出料与收粉
实验样品的回收率往往比研磨速度更受关注。干法研磨后应等筒体冷却再出料，减少扬尘和细粉飞扬；粘壁明显的物料可配合刮料或用少量介质液体冲洗，但要考虑冲洗液是否影响后续检测。湿法出料后取样前应充分混匀，避免粗颗粒沉降造成人为偏差。
关于湖南创未来机电设备有限公司
湖南创未来机电设备有限公司长期专注于粉体研磨、粉碎、分散、混合与筛分设备的设计与制造，产品覆盖实验振动球磨机、行星球磨机、搅拌球磨机、砂磨机及分散混合设备等方向，面向高校实验室、科研院所与工业企业提供从单台设备到成套工艺配置的支持。公司在设备材质选择、磨介配置与工艺条件匹配方面积累了一定的实践经验，可根据物料特性与目标粒度提供针对性建议（了解更多关于创未来）。
如果正在为实验室样品的前处理设备选型，或者现有设备的细度、效率与污染控制达不到预期，可以通过联系方式与创未来机电沟通，说明物料性质、批次量、目标粒度与后续检测要求，便于给出更贴近实际工况的设备与研磨方案。
