实验室做粉末烧结、气氛退火或化学气相沉积时，常把样品放进卧式管式炉的炉管里，用石英舟或坩埚承载。若样品是松散粉体、易碎基片，或需要在轴向上均匀接触气氛的块体，这种摆放方式容易带来受热受气不均、样品与管壁粘连、取放时滑落等问题。垂直管式炉把炉管立式布置，让物料与气流的关系重新变得可控，因此在小批量、多品种的实验场景中被较多采用。设备是否合用，最终取决于工艺需求与结构配置是否匹配，而不是单纯的温度指标高低。
一、立式结构带来的三点实际变化
设备形态的差异最终会体现在实验结果上。管式炉从卧式改为立式，最直接的变化集中在样品承载、气流方向和装卸方式三个方面。
样品承载方式改变。卧式炉中粉体堆在炉管底部，床层厚度和舟皿材质都会影响传热以及物料与气氛的接触面积；立式炉可以借助吊篮、挂架或上下端法兰，把样品悬在恒温区中部，让粉体以薄层或松散状态受热，减少底部堆积造成的温度梯度，也便于对同一批样品做多段温度处理。
气体流向更容易控制。当工艺气从炉管一端进入、另一端排出时，气流沿管轴方向穿过样品区域，横截面上的流速分布相对均匀，反应生成的副产物更容易被带走，不易在样品附近富集。对气氛还原、氧化、氮化以及化学气相沉积类工艺而言，这种流向控制有时比单纯加大流量更有效。
取放样品与过程观察更方便。立式布置下样品从顶部或底部装卸，不会在开盖瞬间沿管壁滑落；配合视镜或观察窗，还能在实验过程中留意样品的颜色与形态变化，便于及时调整工艺参数。

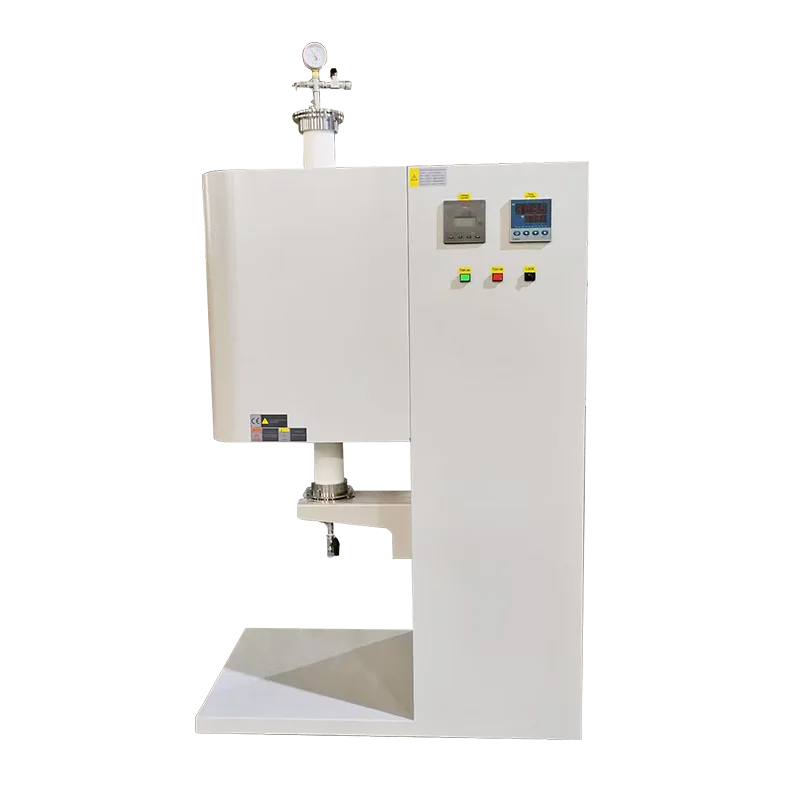

二、垂直管式炉的工作原理与基本结构
垂直管式炉的原理并不复杂：电热元件把炉膛加热到设定温度，炉管把物料与加热元件隔开，同时形成可控的气氛空间；控温系统按设定的升温、保温、降温曲线调节功率输出，气路与真空系统负责炉管内的气氛状态。真正决定设备好不好用的，是这些子系统之间的配合是否合理。

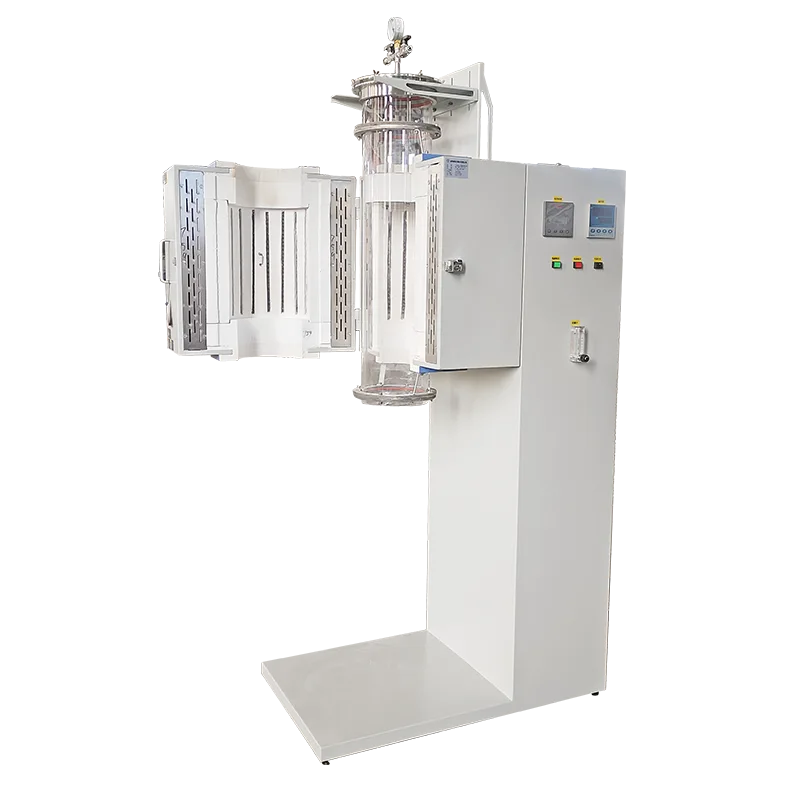

加热区与温区布置
加热元件环绕炉管布置，形成一段或多段加热区。单温区结构简单，适合对恒温区长度要求不高的实验；多温区可以把升温、恒温和降温段分开控制，用于建立温度梯度，或补偿炉管两端的散热损失。温区数量与恒温区长度需要根据样品高度和工艺曲线确定，恒温区越长，对炉体尺寸、保温层厚度和功率配置的要求也越高。

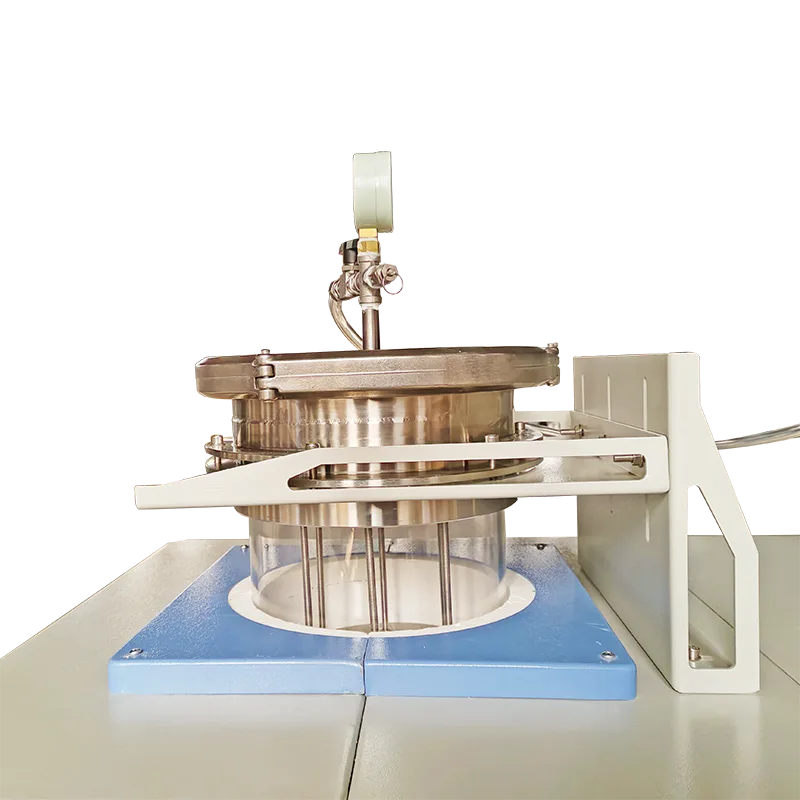

炉管材质与密封方式
炉管常用石英、刚玉或金属材质，选择取决于使用温度、气氛种类和升降温速率。石英管透明、便于观察，但急冷急热时容易开裂；刚玉管耐温更高，抗热震性却相对有限；金属炉管适用于某些特殊气氛，但存在与物料反应的可能。管子两端的密封同样关键，法兰、密封圈与压紧结构决定了设备能否长期维持真空或正压气氛，装卸频繁的实验室尤其要关注密封件的更换周期。
气氛与真空系统
气路通常包括进气阀、流量调节、排气口以及真空泵接口。需要惰性气氛时，先抽真空再充气可以降低炉内残氧；需要流动气氛时，流量过小难以带走副产物，流量过大又会影响炉内温度均匀性并增加气体消耗。真空系统的配置要看工艺对真空度的实际要求，同时要考虑腐蚀性气体对泵和管路的影响。
炉体与保温结构
炉体承担支撑炉管、固定加热元件和减少散热的作用。保温材料的厚度与炉壳温度直接相关，也影响升降温速度和能耗。立式结构对炉体的稳定性要求更高，炉管受热后的轴向膨胀需要在结构上留出余量，否则长期使用可能出现管子受力不均的问题。
三、影响实验结果的工艺参数
同一台设备在不同参数下可能得到完全不同的结果。以下几项是实验中最常调整、也最容易出问题的环节。
温度曲线
升温速率影响物料内部的温度梯度，粉体床层较厚或导热性较差的物料，升温过快容易出现表层已经反应、内部尚未达到温度的情况；保温时间决定扩散与反应能否充分进行；降温阶段常被忽略，某些材料在快速冷却中会产生裂纹或亚稳相。合理的曲线需要结合物料的热分析结果和前期试验逐步确定。
气氛种类与流量
氮气、氩气、氢气及其混合气的选择由反应需要决定，气体纯度会直接影响残氧与水分含量，进而影响氧化物还原程度或金属粉末的氧化情况。流量需要与炉管容积、装料量匹配，建议在排气端确认气体已充分置换后再进入升温段，避免样品在残氧环境中被氧化。
真空度与排气节奏
抽真空既是为了排除空气，也是为了带走反应释放的气体。粉末物料在升温过程中可能释放吸附水与有机物分解产物，若排气不畅，这些气体会在炉内形成局部气氛，干扰主反应。真空度、抽气节奏与充气时机的配合，需要与温度曲线一并设计，而不是分开设置。
装料量与样品位置
装料量越大，炉内热容越大，实际温度与设定温度的偏差也越明显。样品应尽量放在恒温区中部，避免靠近炉管端部的低温区；使用吊篮或挂架时，还要确认悬挂结构本身的材质与耐温能力，防止它成为污染源或影响气流分布。
四、哪些材料和工艺适合垂直管式炉
垂直管式炉的适用场景通常具备小批量、多品种、对气氛敏感这几个特点。比较常见的几类工作包括：
- 粉体与颗粒材料的气氛烧结、还原、氧化与氮化处理；
- 薄膜、基片、纤维类样品的退火与表面改性；
- 催化剂、碳材料、金属氧化物等的活化与热处理；
- 化学气相沉积与气相反应类实验，需要在轴向形成稳定气流；
- 需要悬挂或垂直装夹的样品，以及对取放过程有防跌落要求的场合。
如果处理量较大、以连续生产为目标，或者样品形状适合平铺在炉管内，卧式结构可能更经济；而垂直结构在气流控制、样品姿态和装卸便利性上的优势，更贴合实验阶段的多样化需求。
需要注意的是，垂直结构并不在任何场景下都优于卧式。样品体积大、形状扁平，或工艺本身不要求特定气流方向时，卧式炉装料更简单，可观察面积也更大。把结构选择与真实的实验需求对应起来，比追求某一种形式更实际，最终仍要结合物料性质及工艺条件确定。
五、从工艺需求倒推设备配置
选型时不妨先回答几个问题：物料是什么形态，目标温度区间在哪里，需要什么气氛，单次处理量有多大，对温度均匀性的要求到什么程度。答案会直接决定设备配置，产品页面上的结构选项也可以对照这些需求来理解。
温度与炉管材质
使用温度不仅决定加热元件与保温材料的选择，也决定炉管材质。工艺温度接近炉管材料的长期使用上限时，寿命和安全性都会下降，需要留出余量。此外，含腐蚀性气体的工艺还要考虑炉管与物料之间是否会发生反应，必要时可采用内衬或改变炉管材质。
管径、恒温区与装料量
管径越大，能容纳的样品越多，但同样功率下升温更慢、温度均匀性更难保证；恒温区长度要与样品高度匹配，样品超出恒温区会直接造成结果离散。实验室常见的做法是先用较小管径完成工艺摸索，再按放大需求选择下一档规格，具体型号可参考垂直管式炉产品页面。
控制、安全与扩展能力
控温精度、程序段数、超温保护、断偶报警、气路压力监测等功能，在长期连续实验中会影响数据可靠性。立式设备还要关注炉体固定是否稳固、高温下炉管的膨胀补偿方式，以及操作人员取放样品时的防护。是否需要预留多路气体接口、真空接口和尾气处理，最好在选购阶段一并确认，避免后期改造。
六、操作与维护中容易被忽略的细节
炉管清洁常被忽视。残留粉体与反应产物会影响下一次实验的气氛环境；经常在真空与正压之间切换的设备，密封圈应定期检查并及时更换。升降温过程尽量遵循炉管材质的抗热震能力，避免在高温状态下快速开盖或骤冷，石英管尤其需要注意这一点。
气瓶、减压阀与流量计的状态会直接影响工艺重复性。建议在实验记录中同时记录气体种类、流量、真空度与温度曲线，出现异常时便于回溯；对于需要多次重复的实验，固定样品位置与装料方式，往往比反复调整参数更有助于提高一致性。
温度显示的准确性同样需要定期确认。热电偶长期在高温与气氛环境中使用会出现漂移，若发现同一工艺的重复性变差，除了检查物料与气路，也应核对测温元件与控温回路的状态，必要时进行校准。
设备供应与选型支持
湖南创未来机电设备有限公司长期从事实验室热处理与烧结设备的研发与制造，垂直管式炉是其中的代表性产品之一，可根据用户的物料特性与工艺条件进行配置沟通。具体的结构形式、炉管材质、温区数量以及气氛与真空方案，需要结合实验目标确定，建议在选型前把工艺要求整理清楚，与技术人员充分沟通后再做决定。
