辽宁材料实验室：ZM-5L 科研振动频率与氧化锆罐
辽宁材料实验室的应用需求围绕振动球磨机展开，物料与工况主要涉及科研粉体。本案例重点讨论“科研振动频率与氧化锆罐”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
围绕物料与工况，了解设备特点
振动介质研磨
磨筒振动带动内部介质产生相对运动，通过频繁冲击与磨剥作用处理样品，适合比较不同物料的可磨性。
干湿工艺可评估
可按物料性质与后续检测要求选择干式或湿式试验，分别核对密封、介质相容性和样品回收方式。
实验规格可匹配
原表提供多个实验规格，可围绕所需样品量、介质空间和实验场地选择，装料量按对应参数核对。
内衬材质按需选择
可结合金属、陶瓷或聚合物等内衬方案，针对硬度、杂质限制和介质相容性选择适合的接触材料。
02应用场景
陶瓷与电子粉体实验
用于相关原料的研磨条件探索，关注粗颗粒变化、分散状态与磨筒和介质引入的杂质。
粉末金属与磁性材料
围绕物料的可磨性与混合需求开展试验，需先确认接触材质、氧化敏感性和试验环境要求。
化工原料干湿路线比较
在物料适配前提下比较干磨和湿磨所得样品，结合后续分离、干燥和检测需求选择工艺。
应用方案需结合物料硬度、含水率、温升敏感性、杂质控制与目标粒度确认。
03研磨效果
比较振动研磨后的颗粒与样品状态
实验振动研磨的评价应记录装料、介质和运行条件，通过同一检测方法比较研磨前后的变化。
粗颗粒与粒度分布
用合适的筛分或粒度检测方法比较样品，记录检测条件，避免把目数范围当作所有物料的固定结果。
粉体或浆料状态
干法关注结团和筒壁黏附，湿法关注分散与流动性，并记录取样和样品处理方法。
磨耗与重复性
检查内衬和介质磨耗，按同样条件重复试验，判断样品纯度与结果一致性是否适合下一步研究。
研磨细度取决于物料和运行条件；原表给出的出料范围需通过代表样品试验确认。
04工作原理
激振器使磨筒持续振动
电机驱动激振器产生激振力，在机架、弹簧等部件配合下使磨筒作连续振动，筒内介质的自转和相对运动对物料形成冲击与磨剥。
01
装入介质与样品
按选定型号与工艺准备磨筒、介质和物料，核对装料、固定和密封条件。
02
振动带动介质运动
激振力传至磨筒，内部介质反复运动，对物料产生频繁的冲击和摩擦作用。
03
停机取样判定工艺
设备完全停止后取样，结合粒度、温升和残留情况判断后续研磨条件。
05结构细节
结构与使用细节

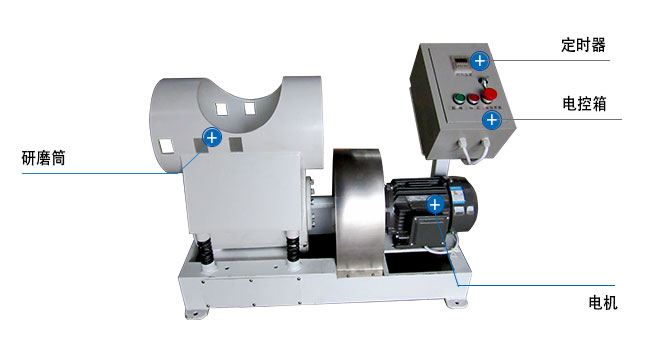

激振器与动力部件
电机与激振器提供磨筒振动所需动力，实际运行设置按具体型号确认，不能推定所有频率均可现场调节。
磨筒与内衬
磨筒容纳介质和物料，内衬的硬度、耐磨与相容性影响样品纯度及使用维护方案。
弹簧与支承结构
弹簧、机架和底架共同构成振动系统的支承条件，安装时应核对固定方式及周边操作空间。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 振幅 (mm) | 振频 (r/min) | 装料量 | 装球量 | 电机 | 外形(参考)尺寸 (mm) | 进料粒度 (mm) | 出料粒度 (目) |
|---|---|---|---|---|---|---|---|---|
| ZM-(1-3)L | 5-8 | 1440 | 25% | 60% | 1.1kW-4 | 880x570x680 | ≤5 | 200~2000 (与物料特性有关) |
| ZM-(3-5)L | 5-8 | 1440 | 25% | 60% | 1.1kW-4 | 900x570x680 | ||
| ZM-10L | 5-8 | 1440 | 25% | 60% | 1.5kW-4 | 980x540x685 | ||
| ZM-20L | 5-8 | 1440 | 25% | 60% | 1.5kW-4 | 1160x740x740 |
请说明干磨或湿磨、实际样品量、进料与目标粒度及杂质限制；如需夹套冷却或连续出料，应另行确认对应配置。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。

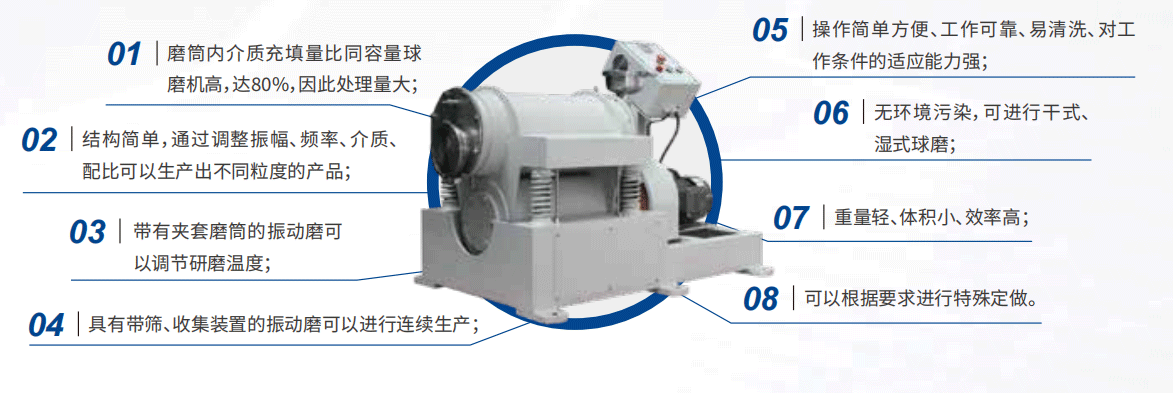

1、磨筒内介质充填量比同容量球磨机高，达80%，因此处理量大。 2、结构简单，通过调整振幅、频率、介质、配比可以生产出不同粒度的产品。 3、带有夹套磨筒的振动磨可以调节研磨温度。 4、具有带筛、收集装置的振动磨可以进行连续生产。 5、操作简单方便、工作可靠、易清洗、对工作条件的适应能力强。 6、可进行干式、湿式球磨。 7、重量轻、体积小、效率高。 8、可以根据要求进行特殊定做。
