真空干燥箱凭什么成为热敏材料与粉体低温脱水不可替代的工业核心装备？

当温度成为干燥的敌人

在粉体工程与材料加工领域，干燥是一个看似基础却暗藏玄机的工艺环节。常规加热干燥的思路简单直接——把物料加热到水的沸点以上，水自然就蒸发了。然而这条路径在大量工业场景中走不通。

热敏性材料遇到高温会发生不可逆的化学变化。某些药物活性成分（API）在80℃以上开始降解，生物制品在60℃就会失活，锂电池正极材料的前驱体在过高温度下晶型转变，半导体封装材料中的有机组分经不起剧烈热冲击。更棘手的是，粉体材料比表面积大、表面能高，在高温有氧环境中极易发生氧化变质甚至粉尘爆炸。当“干燥”和“保护材料”这两个诉求在同一工艺中相互矛盾，整个行业需要一个全新的物理思路。

这个思路就是——不通过提高温度来加速蒸发，而是通过降低压力来让水在低温下沸腾。真空干燥箱正是基于这一原理诞生的工业利器。它不跟温度较劲，而是从压力的维度打开了一条安全高效的干燥通道，在医药粉体、电子陶瓷前驱体、新能源电池材料、精细化工中间体以及高纯试剂等领域的干燥工序中确立了核心地位。

理解真空干燥箱的价值，关键不在于它比普通烘箱“技术更先进”，而在于它解决了一个根本性的物理矛盾：怎样才能在尽量低的温度下，让水分从固体或粉体中快速、彻底地逸出？ 这个问题的答案，就藏在热力学基本方程和真空系统的工程实践之中。

真空干燥的物理本质：不是“吸”水，而是“放”水

克拉佩龙方程与水的沸点-压力关系

真空干燥的核心物理原理可以追溯到热力学中最基础的相变规律。水从液态变为气态的条件是：水的饱和蒸气压等于环境压力。在标准大气压（101.325 kPa）下，水的沸点是100℃。但如果把环境压力降到更低水平，水的沸点也会随之下降。

克拉佩龙-克劳修斯方程精确描述了这一关系：

ln(P₂/P₁) = -(ΔH_vap/R) × (1/T₂ - 1/T₁)

其中 ΔH_vap 是水的汽化潜热（约40.65 kJ/mol），R 是气体常数。通过该方程可以计算出：

• 当真空度达到 -0.095 MPa（绝对压力约6.3 kPa）时，水的沸点降至约 37℃

• 当真空度升至 -0.099 MPa（绝对压力约1.3 kPa），水的沸点甚至降到约 11℃

这个物理事实是真空干燥箱一切应用价值的根基。它把“干燥”从100℃的高温游戏，变成了30~80℃甚至更低的温和操作。对于热敏材料而言，这是质的变化。

传质驱动力的双重增强机制

仅仅让水在低温下沸腾还不够——真空环境还从传质动力学的角度提供了另一个关键优势。水分从物料内部迁移到表面的驱动力，本质上取决于固相内部水的化学势与气相中水蒸气化学势之间的差值。真空环境不仅降低了水的沸点，更重要的是急剧降低了气相中的水蒸气分压，从而大幅拉大了固相与气相之间的化学势梯度。

具体到干燥动力学上，常压干燥的传质速率受边界层扩散和自然对流的限制，而真空干燥中气相分子密度极低，水分子从物料表面逸出后几乎不受气相边界层阻碍。这意味着，在同样甚至更低的温度条件下，真空干燥的脱水速率可以远超常压干燥。

抽真空过程中物料内部发生的微观变化

当真空系统启动，箱体内压力迅速下降。这一过程在物料内部引发了一系列微观层面的变化：

• 自由水在物料空隙和毛细管中率先蒸发，由于沸点的急剧降低，这些水分往往以微泡沸腾的形式脱出

• 吸附水和结晶水与固体表面或晶格结合的化学势更高，需要更长的停留时间和略高的温度才能脱除

值得一提的是，真空环境下的沸腾不同于常压下的“大气泡翻滚”。在负压条件下，气泡成核尺寸更小，沸腾更加均匀细腻，对粉体颗粒的物理结构破坏更小。对于多孔材料、纳米粉体等对结构完整性要求极高的体系，这一特性尤为关键。

真空干燥的热量传递机制

一个常见的误解是：真空干燥箱是通过“吸”的方式把水抽走的。事实上，真空系统只负责维持低压环境和排除水蒸气，干燥所需的热量——水的汽化潜热——仍然需要外部供给。真空干燥箱的热量传递方式主要有三种：

• 搁板导热（主要方式）：物料盘直接放置在加热搁板上，热量通过接触传导传递

• 辐射传热（补充方式）：加热搁板表面向物料辐射红外能量

• 对流传热（可忽略）：真空环境下气体分子密度极低，几乎不存在对流传热

📌 这也解释了为什么真空干燥的工艺参数设计需要对物料厚度、搁板温度和真空度三者进行协同优化。

核心结构深度解析

箱体结构与密封设计

真空干燥箱的箱体是一个承受负压载荷的压力容器。箱体材料通常选用优质碳钢或不锈钢板材，经过精密焊接和应力消除处理。矩形箱体在四角和面中心位置是应力集中区域，需要采用加强筋或适当增加壁厚来避免变形。

密封是真空干燥箱的生命线。箱门与箱体之间的密封通常采用耐高温硅橡胶或氟橡胶 O 形密封圈，配合压紧式或卡扣式锁紧机构。观察窗采用双层或三层钢化玻璃结构，中间层为真空或充入惰性气体，既保证结构强度又起到隔热作用。

真空系统：旋片泵与罗茨泵的组合策略

真空系统由真空泵、真空阀、真空管路和真空计组成。最基础配置采用油封式旋片真空泵，极限真空度可达0.1 Pa（绝对压力）。对于要求更高极限真空度（如0.01 Pa以下）的应用，可以采用罗茨泵作为增压级与旋片泵串联使用。

💡 对于需要极高洁净度的应用（如医药或半导体材料），可以在泵前加装冷阱，利用液氮或制冷机将油蒸气和水蒸气冷凝捕集，防止返油污染物料。

加热与温控系统

加热系统通常采用电加热管嵌入式搁板设计。高端型号采用独立分区温控，即每一层搁板都有独立的温度传感器和加热功率控制，可以实现多层之间的精确温差补偿。温度传感器多采用 PT100 铂电阻，精度可达 ±0.1℃，PID 控制算法将搁板温度波动控制在 ±0.5℃ 甚至更窄的范围内。

冷凝回收与溶剂捕集系统

在真空泵前加装冷凝回收器，通过低温冷却介质（通常为 -20℃ 至 -40℃ 的冷冻液）将蒸汽冷凝为液态并收集到回收瓶中，既能保护真空泵不受溶剂腐蚀，又能实现溶剂的回收利用。对于含有酸性气体或腐蚀性蒸汽的干燥工况，需要在冷凝器和真空泵之间加装碱液洗涤瓶或活性炭过滤器。

控制系统：从手动到智能

现代智能控制系统集成了可编程逻辑控制器（PLC）、触摸屏人机界面（HMI）、多段程序编辑、数据记录与导出等功能。典型智能控制系统可以实现：

• 预设多段升温-恒温-降温程序

• 实时显示并记录箱内温度、压力曲线

• 异常报警（过温、真空度下降、泵油位低等）

• RS485 或以太网通信接口实现远程监控和数据采集（SCADA 系统集成）

六大核心技术优势

一、低温高效干燥能力

在 -0.095 MPa 真空度下，物料仅需加热至 40~60℃ 即可实现远快于常压 100℃ 的脱水速率。实际应用中，某含酶制剂的干燥工艺显示：常压烘箱 50℃ 需 18 小时，而真空干燥箱同样 50℃ 仅需 4 小时——干燥速度提升 4 倍以上。

二、优异的抗氧化与防变质保护

真空环境中的氧分压极低，对于易氧化的粉体材料具有天然的保护作用。某些高要求的应用还会在抽真空后回充高纯氮气或氩气，进一步确保惰性气氛，将氧含量控制在 ppm 级别。

三、粉体形态与微观结构保全

研究表明，纳米氧化锆粉体在常压 120℃ 干燥后，激光粒度 D50 从原始的 50 nm 增长到约 800 nm（严重团聚），而真空 60℃ 干燥后的 D50 仅为 120 nm，比表面积保留率从 60% 提升到 85% 以上。

四、无可比拟的洁净度与密封操作

真空干燥箱是一个全封闭系统，物料与外界环境完全隔离，特别适用于：高纯度要求（半导体级粉体）、有毒有害物料、吸湿性物料（如无水氯化物、MOFs）。

五、宽泛的物料适应性与工艺灵活性

温度范围通常覆盖室温+5℃ 至 200℃，真空度可在 -0.01 MPa 至 -0.099 MPa 之间任意设定，搁板层数和间距可灵活调整。同一台设备可以处理从生物制品（低温短时）到无机盐（高温长时）等性质迥异的物料。

六、运行成本与维护的经济性

与冷冻干燥机相比，真空干燥箱的初始投资仅为前者的 1/5 ~ 1/3，运行能耗大幅降低。主要消耗件为真空泵油和门密封圈，维护成本和停机时间远低于冻干设备。

关键技术参数深度解析

温度范围与控温精度

• 标准型号：RT+10℃ ~ 200℃

• 高温型号：可扩展至 300℃ 或 400℃

• 控温波动：±0.3℃ 以内

• 箱内多点温度均匀度：±1.5℃

• 层间温差：优秀设备可控制在 ±2℃ 以内

真空度与极限真空

箱体容积与搁板配置

加热功率与升温速率

真空泵抽速与泵型匹配

六大核心应用场景

一、医药原料药与中间体干燥

以头孢类抗生素中间体 7-ACA 为例：真空干燥箱在 40~50℃、-0.095 MPa 条件下干燥，含水率可从 15% 降至 0.5% 以下，产品纯度保留率超过 99.5%，远优于常压烘箱的 95~97%。

二、锂电池材料前驱体干燥

NCM 三元前驱体、磷酸铁锂前驱体等在真空低温下干燥，避免了颗粒晶粒长大和表面氧化，保持目标化学计量比。

三、电子陶瓷与功能粉体干燥

MLCC 用钛酸钡粉体、环氧塑封料用球形硅微粉等，真空干燥可有效避免硬团聚，将含水率控制在 <0.1%。

四、精细化工中间体与催化剂干燥

对偶氮染料中间体、含硝基化合物等热敏及易爆物质，真空干燥提供安全方案。对浸渍法催化剂，真空干燥有利于获得均匀分布的活性组分。

五、食品与植物提取物干燥

速溶茶粉在 50~60℃、-0.095 MPa 条件下干燥，可很好保留茶多酚和芳香物质，损失率比喷雾干燥降低 20~30%。

六、科研与新材料研发

MOFs、COFs、水凝胶、量子点、钙钛矿薄膜等新材料制备中，真空干燥箱是使用频率最高的设备之一。

与其他干燥设备的横向对比

✅ 结论：真空干燥箱在热敏物料适用性、抗氧化保护和有机溶剂回收三个维度上具有突出优势，主要短板在连续化生产能力（批处理式设备共有的局限）。

五维度选型决策指南

维度一：物料热敏性与目标温度

评估物料温度上限，减去 10~20℃ 安全余量即为工作温度上限。根据压力-沸点关系确定所需最低真空度：

• 极其热敏物料（<40℃）：需 -0.099 MPa 高配真空系统

• 相对耐热物料（无机盐/矿物）：-0.08 MPa 足够

维度二：处理量与搁板配置

1. 确定每层搁板有效加热面积

2. 确定物料推荐铺设厚度（粉体通常 10~30 mm）

3. 计算所需总搁板面积 = 单批物料体积 ÷ 铺设厚度

4. 选择满足面积的箱体规格，预留 20~30% 余量

维度三：污染控制与洁净度等级

维度四：自动化程度与数据追溯

• 基础型：PID 温控 + 手动真空阀 + 数显真空表（实验室/小试）

• 程序型：PLC 多段程序控制，触摸屏操作（中试/工艺开发）

• 智能型：数据记录、曲线分析、权限管理、报警推送、远程监控、21 CFR Part 11 合规（制药行业）

维度五：TCO（总拥有成本）评估

TCO = 初始投资 + 安装调试 + 年度运行成本×年限 + 年度维护成本×年限

年度运行成本包括：电费 + 真空泵油更换（约300~500元/次，每年2~4次）+ 密封圈更换（约200~800元/次，每1~2年一次）。与冻干机相比，真空干燥箱的运行成本通常只有前者的 1/3 ~ 1/5。

操作规范与安全要点

开机前必查清单

• 真空泵油位在 MIN 与 MAX 之间，油色淡黄透明

• 门密封圈完整、无裂纹或变形

• 冷凝回收瓶液位正常（如适用）

• 放气阀处于关闭位置

• 电源接地可靠

• 箱内无前次残留物料碎屑

标准操作流程

1. 装入物料：均匀铺设，物料不接触箱壁和门内侧

2. 关门密封：按对角线顺序均匀拧紧门锁

3. 设定参数：目标温度、真空度或多段程序

4. 启动加热和抽真空：建议先加热至接近目标温度后再抽真空

5. 过程监控：定期观察物料状态及温度/压力曲线

6. 停机操作：关闭加热 → 降温至 <50℃ → 关闭真空泵 → 缓慢打开放气阀（通干燥空气或氮气） → 压力平衡后开门取料

常见异常及应对

⚠️ 安全特别提示

• 严禁干燥含有易爆溶剂的物料（如乙醚、过氧化物）

• 严禁在真空状态下打开箱门——必须先放气至常压

• 易燃溶剂干燥后，放气时应使用氮气而非空气

• 真空泵排气应接入通风橱或室外排风管道

工艺放大路径

三大核心放大原则

1. 物料铺设厚度保持一致（通常 10~30 mm）

2. 搁板温度保持一致（小试确定的最佳温度）

3. 真空泵抽速按比例匹配（抽速比 ≈ 容积比）

三步放大实施路径

放大中的常见偏差与对策

五大技术发展趋势

一、智能化的深度推进

基于近红外光谱或介电常数的物料实时含水率在线检测，配合反向控制策略，实现自适应干燥。机器学习为新材料推荐初始工艺参数，将开发周期从数周缩短到数天。

二、更高真空度与更宽温度范围

极限真空度向 -0.1 MPa 以下推进，同时宽温区能力（-20℃ 冷冻预干燥 → +300℃ 高温活化）使单台设备覆盖从除水到烧结的全工艺链。

三、卫生级与电子级的洁净深化

内表面电抛光 Ra≤0.2 μm，卫生级快装接头，哈氏合金 C276 替代 316L（含 Cl⁻ 工况），集成在线灭菌（SIP）成为医药用设备标配。

四、节能设计与绿色制造

纳米气凝胶保温材料降低 30~50% 热量散失；变频真空泵根据需求自动调节转速；冷凝回收系统对有机溶剂回收率提升至 95% 以上，显著降低 VOC 排放。

五、模块化与多功能集成

用户可根据工艺需求选择不同搁板类型（标准加热、冷冻、红外辅助）、真空系统配置（单泵、双泵、罗茨泵组合）、气氛控制系统（真空、惰性气体、还原性气体），在同一台主机上实现多种干燥模式。

关于湖南创未来机电设备制造有限公司

湖南创未来机电设备制造有限公司（以下简称创未来机电）在粉体设备领域拥有从实验室到工业级的完整产品矩阵。在真空干燥箱产品线上，创未来机电 将多年积累的粉体处理经验深度融入设备设计，形成鲜明的技术特色：

• 粉体干燥的专精之道：针对粉体物料的传热、脱水、团聚等行为做了大量工程优化

• 全工艺链配套能力：从粉碎、研磨、筛分、混合到干燥的全流程设备一站式选型

• 定制化工程能力：特殊材质内胆、非标搁板配置、防爆型真空系统、自动化上下料系统

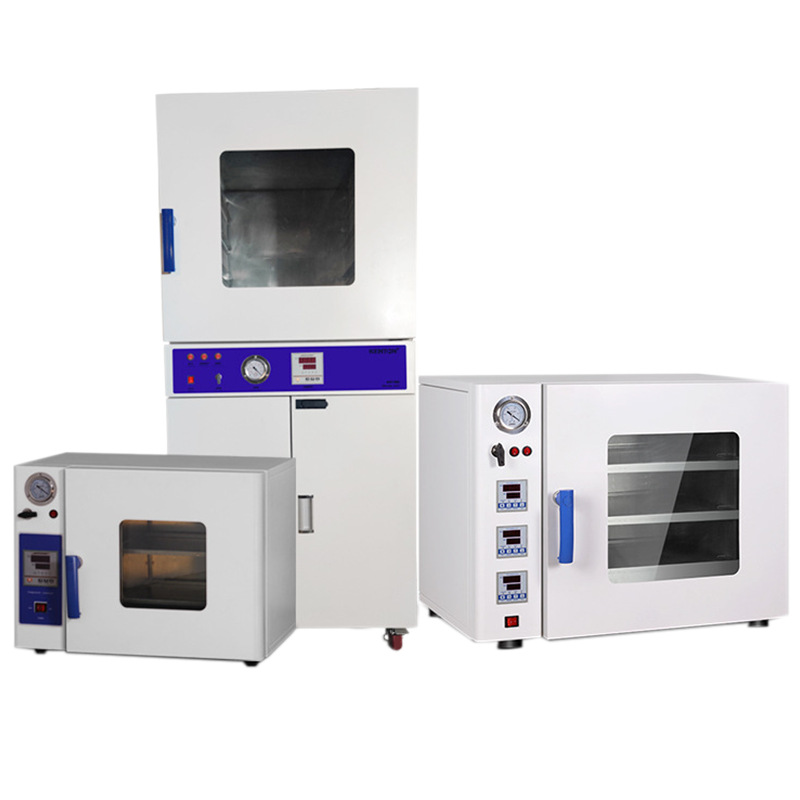

• 实验室到工业化的完整覆盖：从 25L 台式到 500L+ 工业级设备，为工艺放大提供平滑过渡

💬 结语
在粉体加工的全流程中，真正决定最终产品质量的往往不是最昂贵或最复杂的设备，而是那些在最基础的干燥、混合、分级环节中，能够被精准控制到位的核心装备。真空干燥箱正是这样一款“低调但致命”的关键设备——它在无声无息中工作，却决定着一批粉体材料是走向卓越还是归于平庸。
