01 高粘度物料加工的行业痛点与突破路径
在现代化工、新能源、电子材料与高端制造领域，高粘度物料的均匀混炼一直是制约产品品质的关键瓶颈。硅酮密封胶、有机硅橡胶、锂电池正负极浆料、导电银浆、环氧树脂等高粘度物料，其共同特征在于：
-
粘度通常高达 数十万至数百万厘泊（cP），流动性极差
-
传统搅拌设备难以实现深层均匀混合
-
极易裹入大量气泡，导致针孔、分层、强度不足等质量缺陷
传统双行星混合机虽然能够处理一定粘度范围的物料，但在面对粘度超过 500,000 cP 的超高粘度物料时，其剪切力不足、混合均匀度难以保证的问题便会凸显。
真空捏合机的出现，正是为了从根本上解决这一难题。它通过 双轴差速捏合原理、W 型缸体结构设计 以及 高真空度脱泡系统 三者协同，实现了对高粘度、高弹塑性物料的深度混炼与致密化加工，成为高端制造业不可或缺的核心装备。

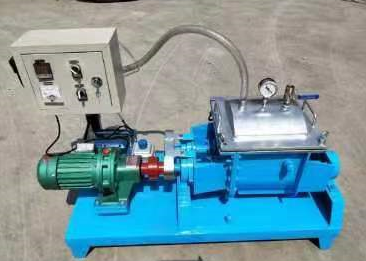

湖南创未来机电设备制造有限公司（一下简称创未来机电）深耕粉体设备与高粘度物料处理装备领域多年，其推出的 NHJ 系列真空捏合机，在结构设计、真空密封、温控精度与出料效率等维度均达到行业先进水平。
02 核心工作原理：双轴差速捏合 + 多重运动协同
真空捏合机的核心工作原理，建立在 “双轴差速捏合” 这一物理机制之上。其两根并列的 Z 形搅拌轴，以不同的转速同向或相向旋转，对 W 型缸体内的高粘度物料施加复杂的剪切、挤压与撕扯作用。
2.1 双轴差速运动的物理机制
-
剪切速率梯度分布：在桨叶间隙区域形成强烈相对剪切，有效打破团聚结构与弹性回弹。
-
无死区全容积覆盖：Z 形桨叶持续翻卷、挤压、推送物料，消除流动死角。
-
挤压—分离周期交替：对高弹塑性物料（如硅橡胶）进行内部结构重塑，提升填料与基体的结合强度。
2.2 真空脱泡的热力学与流体力学本质
-
亨利定律效应：压力降低 → 气体溶解度下降 → 气泡析出。
-
负压膨胀破裂机制：气泡体积膨胀直至破裂。
-
剪切辅助逸出：高剪切场撕裂气泡，促进其迁移至表面排出。
2.3 W 型缸体的流体力学优势
-
底部狭窄间隙（1~3 mm）强化剪切
-
双腔互通促进物料交换
-
夹层结构实现均匀温控
03 核心结构全解析：从传动系统到真空密封
3.1 传动系统
NHJ 系列采用 电机 + 硬齿面减速机 + 齿轮同步传动 三级方案，可选配 变频器 实现无级调速。
3.2 搅拌轴与 Z 形桨叶
-
全实心轴结构，抗扭强度高
-
阿基米德螺旋线型面，经流体仿真优化
-
材质可选：PTFE 包衬 / SUS304 / SUS316L 镜面抛光
3.3 缸体与真空系统
-
双层钢板焊接结构，内层不锈钢，外层碳钢夹层
-
真空平衡箱 设计：防止密封件磨损颗粒污染物料
-
极限真空度：-0.09 MPa
3.4 出料系统
-
可选 底部出料 + 高粘度泵（螺杆泵/齿轮泵）
-
出料时间缩短 60% 以上，残留率 <1%
3.5 加热与温控系统
| 加热方式 | 特点 | 适用场景 |
|---|---|---|
| 电加热 | 精度高、无需锅炉 | 实验室、中小规模 |
| 蒸汽加热 | 均匀稳定 | 大规模连续生产 |
| 冷水冷却 | 移除反应热 | 放热型物料 |
04 六大核心技术优势
✅ 优势一：双轴差速捏合，解决高粘度均匀性难题
剪切速率可达普通行星搅拌机的 5~10 倍，彻底打散白炭黑、导电炭黑等难分散填料。
✅ 优势二：高真空脱泡，提升致密度与力学性能
-
拉伸强度提升 15%~25%
-
断裂伸长率提升 20%~30%
-
针孔、气泡缺陷基本消除
✅ 优势三：W 型缸体，无死角、易清洗、高换热效率
-
夹层换热面积大，温控精度可达 ±2°C
-
可选配 液压刮壁装置
✅ 优势四：广泛的物料适应性
从数千 cP 的电池浆料到数百万 cP 的硅橡胶，一机多用。
✅ 优势五：品牌核心部件，长寿命、低TCO
电机、减速机、轴承、变频器等均采用国内知名品牌。
✅ 优势六：灵活的出料与加热配置
支持手动翻缸 / 底部出料 + 高粘度泵，电加热 / 蒸汽 / 冷水可选。
05 关键技术参数深度解析
| 参数 | NHJ-5L | NHJ-10L |
|---|---|---|
| 有效容积 | 5 L | 10 L |
| 推荐投料量 | 3.5 L | 7 L |
| 搅拌转速 | 33/23 r/min | 33/23 r/min |
| 真空度 | -0.09 MPa | -0.09 MPa |
| 电加热功率 | 1.8 kW（普通）/ 6~10 kW（高温） | 同左 |
| 温控精度 | ±2~3°C | ±2~3°C |
| 主电机功率 | 1.1~1.5 kW | 1.5~2.2 kW |
06 六大核心应用场景
🏭 场景一：硅酮密封胶与有机硅材料
高真空脱泡 + 差速捏合 → 细腻、无气泡、高拉伸强度。
🔋 场景二：锂电池正负极浆料
消除气泡、分散 CNT 导电剂、防止 PVDF 热降解。
🧪 场景三：有机硅橡胶与高分子弹性体
周期性挤压/撕扯 → 打破分子链缠结，促进填料结合。
⚡ 场景四：导电银浆与电子封装材料
高真空 + 高纯度材质 → 避免气泡阻断导电通路。
🍬 场景五：食品胶带与口香糖基料
SUS316L 镜面抛光 + CIP 清洗 → 符合食品安全规范。
🧱 场景六：环氧树脂与结构胶
混合—分散—脱泡—冷却一体化，防止提前固化。
07 与其他混合设备的横向对比
| 对比维度 | 真空捏合机 | 双行星混合机 | 双锥混合机 | 卧式螺带混合机 | 高速分散机 |
|---|---|---|---|---|---|
| 适用粘度范围 | 10³~10⁶ cP | 10²~2×10⁵ cP | <10⁴ cP | <10⁴ cP | <10⁴ cP |
| 真空脱泡能力 | ★★★★★ | ★★★★☆ | — | — | — |
| 高粘度适应性 | ★★★★★ | ★★★☆☆ | ★☆☆☆☆ | ★☆☆☆☆ | ★★☆☆☆ |
| 混合均匀度 | ★★★★★ | ★★★★☆ | ★★★☆☆ | ★★★☆☆ | ★★★★☆ |
| 典型应用 | 密封胶、硅橡胶、电池浆料 | 锂电池浆料、胶粘剂 | 粉体干混 | 粉体/低粘浆料 | 涂料、油墨 |
08 五维度选型决策指南
| 维度 | 关键考量 |
|---|---|
| 物料粘度与配方 | >5×10⁴ cP 推荐捏合机；含硬质填料需耐磨涂层 |
| 纯度与污染控制 | 高纯度应用必须配真空平衡箱 + SUS316L + 氟橡胶密封 |
| 生产规模 | 5L（研发）→ 10L（中试）→ 50L~1000L（量产） |
| 加热方式 | 有锅炉选蒸汽，无锅炉选电加热，特种物料选导热油 |
| 自动化程度 | 手动 / PLC+触摸屏 / MES 数据追溯 |
09 操作规范与安全要点（摘要）
✅ 开机前检查
-
减速机润滑油位
-
真空泵油位与油质
-
密封圈状态
-
空载试运行 5~10 分钟
✅ 投料与捏合
-
禁止超量投料
-
液体先投，固体后投，助剂分步投
-
严禁手或工具伸入缸内
-
分阶段抽真空（-0.04 → -0.06 → -0.09 MPa）
✅ 出料与清洗
-
底部出料前确认阀门状态
-
每批次后及时清洗
-
长期停用前涂防锈油
⚠️ 安全注意事项
-
操作人员须经专业培训
-
运行时严禁打开缸盖
-
高温部位需隔热防护
-
电气可靠接地
10 技术发展趋势
📈 趋势一：智能化与数字化
在线粘度监测 + 自动转速/时间调节，实现“按终点智能捏合”。
📈 趋势二：更高真空度
罗茨泵+旋片泵多级系统，真空度可达 -0.095 MPa。
📈 趋势三：多功能一体化
捏合 + 分散 + 脱泡 + 干燥 四合一，缩短工艺链。
📈 趋势四：更高洁净度等级
全 SUS316L、电解抛光 Ra≤0.2μm、CIP/SIP 系统。
📈 趋势五：节能环保
高效永磁电机 + 热能回收系统 → 单位产品能耗降低 20%~30%。
11 为什么选择创未来机电
-
深厚技术积累：十余年粉体与高粘度物料处理经验
-
精密制造工艺：CNC 加工 + 全流程出厂测试
-
灵活配置与定制：5L ~ 1000L 全系列覆盖
-
品牌核心部件：电机、减速机、轴承等一线品牌
-
专业服务：售前咨询 + 安装调试 + 长期维护
-
高性价比 & 短交期：本土供应链 + 精益生产
