超细振动磨为何是工业级干法超细粉碎最被低估的高效装备

一、为什么超细振动磨长期被忽视，却又无可替代？

在粉体加工领域，气流粉碎机以“零污染”著称，搅拌球磨机以“高通量”闻名，砂磨机以“超细湿磨”独领风骚。然而，有一类装备始终低调地运转在矿物加工车间、功能陶瓷生产线和新材料实验室里，却鲜少出现在公众视野中——那就是 超细振动磨。

这种低调并非因为性能平庸。恰恰相反：在特定工况下，超细振动磨能够实现其他粉碎设备难以企及的综合效益。它不依赖高压气体，不需要液体介质，不产生大量噪音，却能同时将物料研磨至数微米乃至亚微米级别。对于既需要干法作业、又要求粒度精细、还要控制能耗和设备占地的用户而言，超细振动磨几乎是唯一合理的选择。

本文将从振动研磨的物理原理出发，系统拆解超细振动磨的核心优势、结构设计、关键参数、典型应用与选型逻辑，帮助您真正理解这台“被低估的高效装备”到底高效在哪里。

二、工作原理：高频振动如何驱动粉碎？

2.1 振动研磨的基本物理机制

超细振动磨的核心运动形式是 高频振动，而非旋转。筒体在偏心激振器的驱动下，做出频率通常为 16～50 Hz、振幅为 2～10 mm 的圆形或近圆形振动轨迹。筒体内装填有 60%～80% 体积的研磨介质（钢球、氧化锆珠、氧化铝球或硬质合金球等）。

物料进入筒体后，与研磨介质一同参与振动运动。由于振动产生的加速度远高于重力加速度（通常为 4～10 倍重力加速度），介质在筒体内产生剧烈的 相对运动：

• 球与球之间、球与筒壁之间高频碰撞

• 接触面上产生强烈的滑动摩擦和挤压

物料颗粒在这三种力的协同作用下持续破碎细化。

能量传递效率：振动磨的碰撞频率远高于传统球磨机（每秒数十次至上百次，而传统球磨机仅数次），单位时间内传递给物料的累积能量密度显著更高。

2.2 三种破碎力的协同作用

通过调节振动频率、振幅、介质充填率和介质尺寸，可以调控三种力的比例，适应不同物料的粉碎需求。

2.3 与传统球磨机的本质区别

这种本质差异决定了超细振动磨在特定细度目标下，往往能以更小的装机容量、更短的研磨时间完成任务。

三、主流机型与结构解析

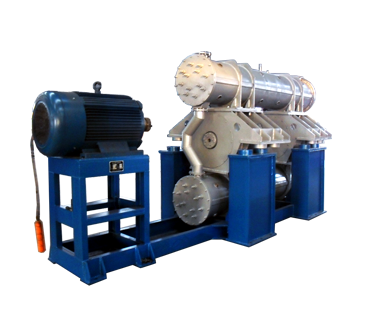

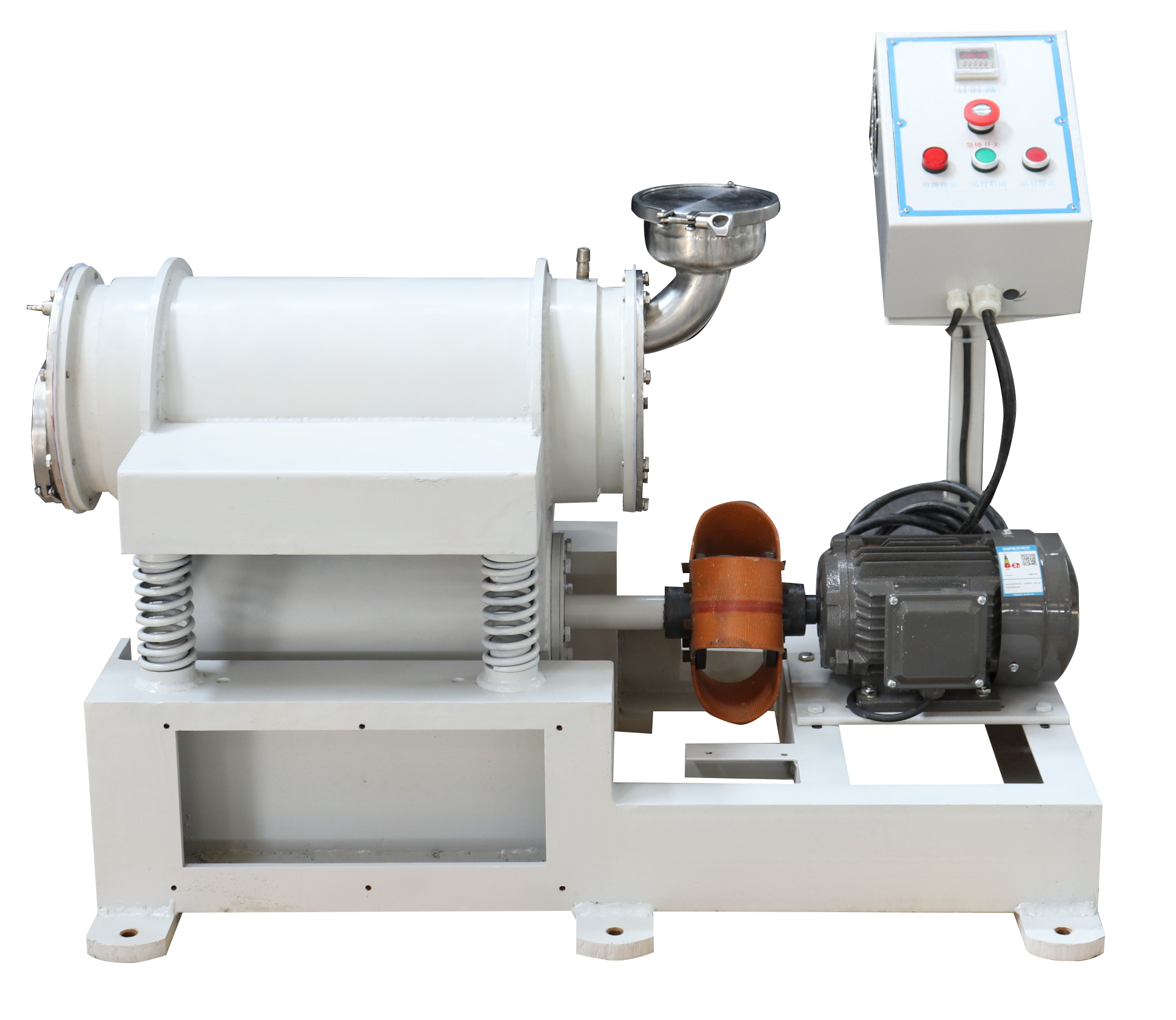

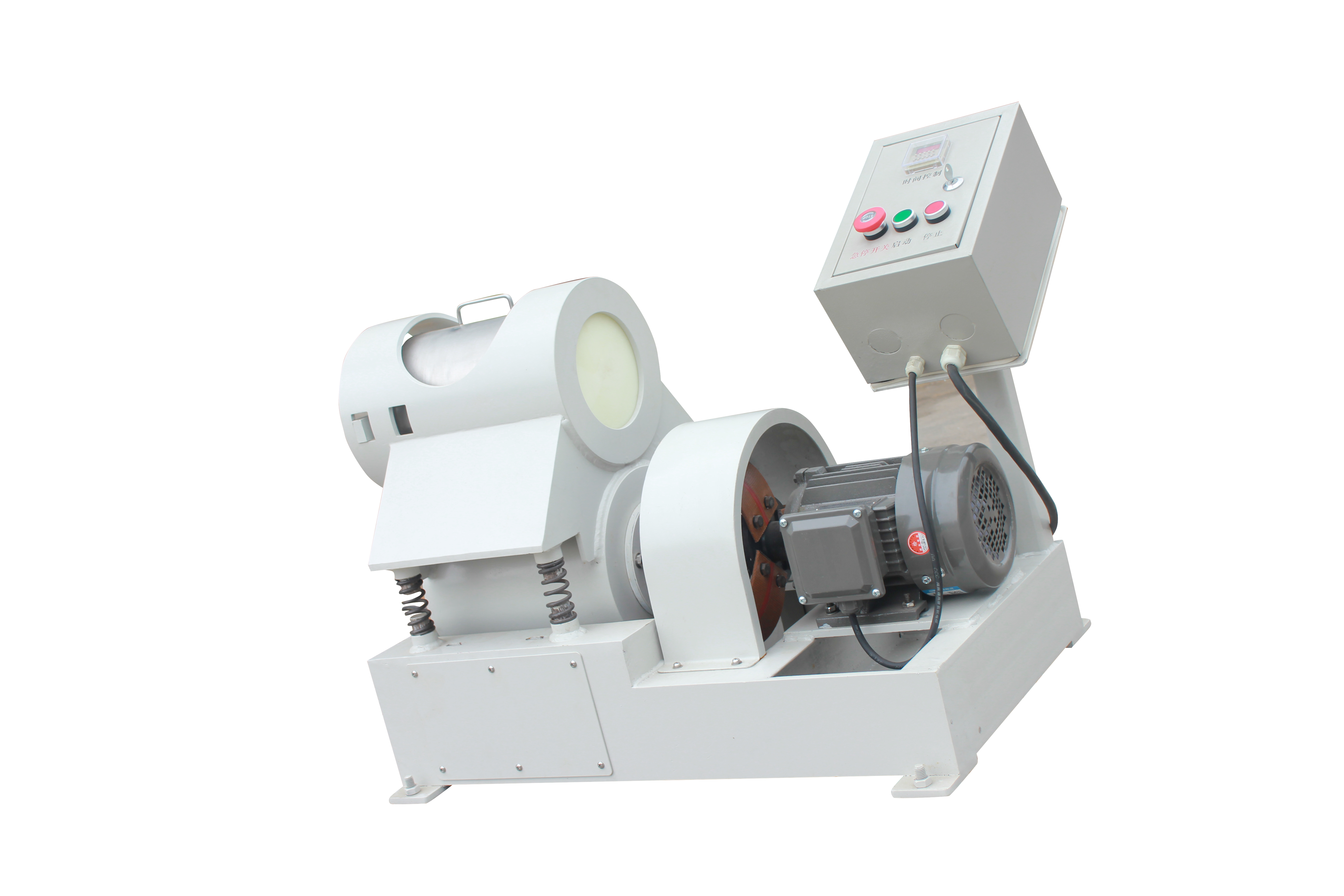

3.1 四种主要机型

3.2 关键部件

• 激振器：产生周期性激振力（偏心轴机械式 / 电磁线圈式）。工业主流为偏心轴结构，频率和振幅易控制。

• 研磨筒体：与物料直接接触，通常为耐磨钢或带内衬（橡胶、聚氨酯、氧化铝/氧化锆陶瓷等）。内衬材质决定污染程度。

• 弹性支撑系统：螺旋弹簧或橡胶隔振垫，承受重量并隔离振动向基础的传递。

• 传动系统：电动机通过皮带或联轴器驱动偏心轴，变频驱动可实现无级调节。

• 进出料系统：连续式采用重力或螺旋输送器进料、振动辅助出料；批次式采用顶部加料、底部开门或翻转出料。

四、六大核心技术优势

✅ 优势一：能量密度高，研磨效率优于传统球磨

在相同装机功率下，振动磨能处理更多物料或达到更细粒度。因为几乎所有介质都在参与有效研磨（传统球磨机仅少部分介质处于有效冲击区域）。
数据：研磨至 d97 ≤ 10μm 时，振动磨单位能耗比传统球磨机低 30%～50%，处理时间大幅缩短。

✅ 优势二：可实现微米级至亚微米级粒度

适当工艺条件下（足够时间、合适介质、合理助磨剂），可将物料研磨至 d50 < 1μm，甚至软质物料达到 d50 < 0.5μm。为干法超细加工提供了宽广的工艺窗口。

✅ 优势三：干法作业，工艺流程简单

省去了分散剂、溶剂添加和固液分离（过滤/干燥）环节，特别适合：

• 最终产品需保持干粉状态

• 无废水处理问题，环保友好

• 产品含水率精确控制

• 吸水性强或遇水反应的物料（活性金属粉末、无水氟化物等）

✅ 优势四：物料适应范围广泛

从莫氏硬度 1（石膏、滑石）到 9（碳化硅、刚玉），均有对应方案（选择合适硬度的介质和内衬）。广泛应用于矿物加工、功能陶瓷、化工颜料、新能源材料、医药等领域。

✅ 优势五：结构紧凑，单位产能占地小

相同产量下，振动磨体积远小于传统球磨机，降低厂房要求、基础工程投入和车间布局难度，尤其适合改扩建项目或空间受限的生产线。

✅ 优势六：密闭作业，粉尘控制较好

全密闭筒体设计，粉尘不向外散逸（进出料需配套除尘）。密闭结构也便于处理挥发性、有毒有害或需惰性气氛保护的物料（可充入氮气/氩气处理活性金属粉末、易氧化电极材料等）。

五、关键技术参数详解

5.1 振动频率（f）

• 范围：16～50 Hz（工业常见）

• 影响：频率越高，碰撞次数越多，研磨速率越快；但过高会导致介质运动紊乱，有效研磨力下降。

• 策略：粗磨可用较高频率，精磨适当降低频率以改善粒度均匀性。

5.2 振动振幅（A）

• 范围：2～10 mm

• 影响：振幅越大，碰撞能量越高，适合硬质脆性物料；振幅较小，研磨力柔和，适合软质或塑性物料。

5.3 振动强度（G值）

综合表征研磨激烈程度：

G = (2πf)² × A / g
（g 为重力加速度）

• 典型高效范围：G = 4～10

5.4 研磨介质尺寸与材质

尺寸策略：

• 小球（3～10 mm）：碰撞点多、细化效果好，适合目标粒度较细的场合

• 大球（20～50 mm）：单次碰撞能量高，适合破碎大团聚体或粗粒度物料

• 常用 混合级配（大、中、小球按比例混合）兼顾破粹效率与最终细度

5.5 介质充填率

• 范围：60%～80%（体积比）

• 过低 → 碰撞频率下降，效率低

• 过高 → 介质运动空间不足，物料难渗透，研磨速率下降，负载增加

• 最优值：需通过小试确定

5.6 物料充填量

• 通常为介质间隙体积的 70%～90%

• 过多 → 物料“缓冲”碰撞，效率下降

• 过少 → 浪费研磨能力，细度均匀性变差

5.7 研磨时间

粒度与时间呈 对数规律：初期速率快，后期趋近极限粒度。工程上最优时间通常为“粒度‑能耗”曲线拐点附近的值，需通过系统性试验确定。

六、典型行业应用深度解析

6.1 非金属矿物超细粉体加工

方解石（GCC）：普通球磨机仅能达 d97≈45μm（325目）；振动磨可研磨至 d97=5～10μm（超细填料级），且无需分散剂。可在研磨中同步加入表面活性剂，实现研磨与改性一体化。

高岭土：利用振动磨的剪切力实现层状结构解离（剥片），获得高长径比产品，满足造纸涂布高品质要求。

6.2 功能陶瓷原料制备

氧化铝、氧化锆、氮化硅、碳化硅、氮化铝等高硬度（莫氏7～9.5）、高纯度要求物料。
方案：氧化锆介质 + 氧化锆或氧化铝内衬。干法研磨避免湿法后干燥团聚。
案例：氧化铝 D50 30μm → 2μm（高档绝缘陶瓷）；氧化锆 D50 10μm → 0.5μm（高强度锆陶瓷注射成型）。

6.3 新能源电池材料前驱体处理

磷酸铁锂（LFP）：碳包覆烧结后的团聚体需要在不破坏碳包覆层的前提下解聚细化。振动磨通过选择偏软质介质、适当降低振幅，实现高效解聚而不过度破碎一次颗粒，维持电化学性能。

固态电解质（硫化物 Li₆PS₅Cl、氧化物 LLZTO）：对气氛要求严格。振动磨在惰性气体保护下干法研磨，避免溶剂后处理问题，是制备超细固态电解质粉体的重要技术路线。

6.4 化工颜料与功能填料

钛白粉、铁红、群青、炭黑、钡铁氧体、硫酸钡等。振动磨干法研磨至微米级，直接对接混料或包衣工序，省去湿法研磨‑干燥的多步骤流程。钛白粉解聚研磨是经典应用，对表面包覆层破坏最小。

6.5 中药材与天然产物干粉加工

矿物药（朱砂、石膏、滑石等）及某些植物性药材的超细粉碎，提高溶出率和生物利用度。全密闭结构减少有效成分（挥发油等）散逸。医药级振动磨需满足 GMP 规范，配备可拆卸清洗内衬和防交叉污染设计。

七、选型决策指南：五个关键维度

维度一：目标粒度与现有粒度

• 进料 D50/D97 和产品要求 D50/D97

• 粒度分布宽窄要求

• 高粉碎比（如 100μm → 1μm）可能需要多级研磨（振动磨+气流磨）或串联配置

维度二：物料特性

维度三：产量需求

从实验室级（几百克/批次）到工业级（数吨/小时）。建议通过 中试试验 而非纯理论计算确认工业参数，因为振动磨的放大规律与传统球磨不同。

维度四：污染控制要求

维度五：连续性与自动化程度

• 间歇式批次：单筒振动磨，关注清洗便利性

• 连续式大规模：管磨型或双筒振动磨 + 连续进出料 + PLC/SCADA + 在线粒度监测

• 柔性多品种：模块化设计 + 快拆内衬 + 完善清洗系统

八、操作规范与日常维护

8.1 开机前检查

• 弹性支撑（弹簧/橡胶垫）无断裂、变形、老化

• 筒体密封圈完好，法兰螺栓紧固

• 介质充填量在设计范围内

• 激振器轴承润滑良好

• 皮带张紧度合适，联轴器牢固

• 空转 1～2 分钟，无异响、无异常振动

8.2 运行中监控

• 电机电流：应在额定 80%～100%，异常升高提示进料过多或介质结块

• 筒体温度：一般 ≤80℃，热敏物料更低；可选用水冷夹套

• 振动频率与振幅：偏离设定值提示弹簧老化或介质磨损

• 进出料稳定性：连续操作时保持均匀

8.3 定期维护计划

8.4 常见故障排查

九、工艺放大考量：从实验室到工业化

9.1 小试阶段（0.5～10 L）

• 确认工艺可行性

• 筛选最优介质材质和尺寸

• 建立“研磨时间‑粒度”曲线

• 评估研磨产热与热敏感性

• 测定介质磨损速率（为污染评估提供数据）

9.2 中试阶段（10～100 L）

• 连续性放大规律：管磨机需重新评估物料停留时间分布 (RTD)

• 热平衡变化：大型设备散热差，研磨温度可能高于小试，热敏物料需评估控温需求

• 进出料系统设计：验证稳定性和防堵塞性能

9.3 工业化阶段注意事项

• 振动隔离与基础设计：进行动力学分析，避免与厂房结构共振

• 介质补充自动化：配置自动计量补充系统

• 粉尘控制系统：进出料口配套袋式收尘器或旋风+袋式组合系统

• 产品收集系统：针对超细粉体流动性差的特点，设计防粘壁、防起拱的输送方案

十、技术发展趋势

🔄 高频化与变频智能控制

变频驱动实现宽范围频率无级调节，配合在线粒度检测，实现研磨参数的闭环自动调控，融入 MES 系统，实现远程监控、预测性维护和自适应优化。

⚙️ 超高强度振动技术

通过高强度弹性支撑和高疲劳寿命材料，振动加速度 G 值从传统 4～6 提升至 10 以上（极限可达 20 G），显著提高研磨效率。

🧪 研磨与功能化一体化

在研磨过程中通过专用注入系统添加偶联剂、表面活性剂或功能性涂层材料，实现“磨改一体化”，简化功能粉体生产工序。

🌱 节能降耗结构优化

优化激振器偏心配置降低空载能耗，采用永磁同步电机提高传动效率，改进弹性支撑系统实现储能回收，助力“双碳”目标。

十一、结语

超细振动磨是一类将高频机械振动能量高效转化为粉碎功的精密工业设备。它在 能量密度、粒度控制、干法作业、物料适应性 方面的综合优势，使其在非金属矿物加工、功能陶瓷制备、新能源材料研磨和化工颜料超细化等领域占据不可替代的地位。

与其他粉碎设备相比，振动磨最突出的价值在于：用紧凑的体积和较低的能耗，在干法状态下达到了其他设备需要更复杂工艺才能实现的细度目标。

随着高频化、智能化和功能化一体化技术的进步，超细振动磨的性能边界仍在持续扩展，也将在更多新兴领域展现其应用价值。

高频振动驱动精细粉碎——超细振动磨的核心竞争力，在于将机械振动的每一焦耳能量都转化为有效研磨力，而非无谓的噪声与热量。这正是它能在效率与细度两个维度上同时超越传统球磨机的根本所在。
