垂直管式炉CWL三档温区选型 炉管直径与加热区长度怎么配

选管式炉时，先看炉管是立着放还是横着放

实验或生产里选管式炉，常见做法是先把最高温度定下来，再看价格。实际上，对粉体、陶瓷、金属材料的高温处理来说，炉管的摆放方向、内径和加热区长度，往往比单独看温度上限更能决定能不能用。以湖南创未来机电的CWL 系列垂直管式炉为例，同一套设备覆盖了 1200℃、1400℃、1600℃ 三个温区，每个温区又给出 40~120mm 五种炉管直径和 300/450mm 两种加热区长度。本文按产品页实际参数，把这台设备的选型拆成三步：定温区、定尺寸、定配套。

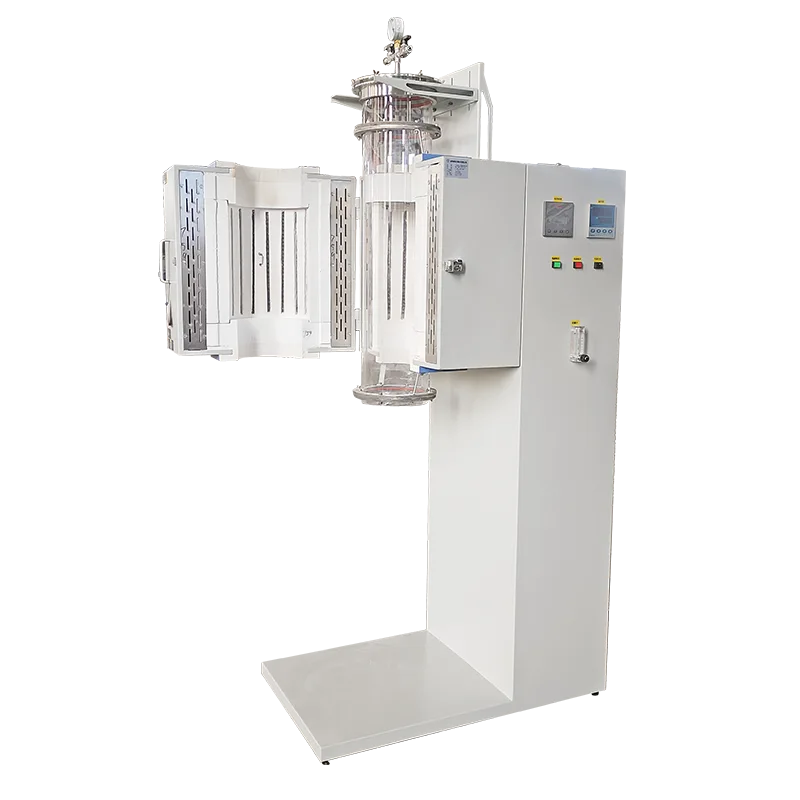

图 1：CWL 系列垂直管式炉整机，炉管垂直布置，法兰与控制面板位于两侧。

三档温区对应三种炉管材质与加热元件

产品页技术参数表把 30 个型号按温度分成三类。1200℃ 档的 CWL-12NVT 系列配 K 型热电偶、石英管、含钼电阻丝；1400℃ 档的 CWL-14SVT 系列升级到 S 型热电偶、刚玉管、硅碳棒；1600℃ 档的 CWL-16MVT 系列则使用 B 型热电偶、刚玉管、硅钼棒。这个组合不是任意排列，而是由炉管材质的耐温极限和加热元件的服役温度共同决定的。石英管适合 1200℃ 以下长期工作，超过这个温度就要换刚玉管；硅碳棒可以把炉膛推到 1400℃，硅钼棒再把上限提升到 1600℃。

选型时容易犯的错误是只看“最高温度”而不看“工作温度”。产品表明确标出：CWL-12NVT 工作温度 1100℃，CWL-14SVT 工作温度 1300℃，CWL-16MVT 工作温度 1500℃。最高温度是短期能达到的极限，工作温度才是建议长期运行的上限。如果工艺需要连续 1450℃ 保温，1400℃ 档就不够，必须直接上 1600℃ 档。

炉管直径和加热区长度决定一次能处理多少料

每个温度档都提供 40、60、80、100、120mm 五种炉管直径，以及 300mm 和 450mm 两种加热区长度。炉管直径决定样品或料舟能不能放进去；加热区长度决定沿炉管方向的有效恒温区长度，影响一次可摆放样品的数量。把这两个参数组合起来，就出现了每个温区 10 个型号、全系列 30 个型号。

功率随炉管尺寸放大。以 1600℃ 档为例，40/60/80mm 直径配 450mm 加热区时都是 5kW，100mm 和 120mm 直径则要 9kW。选购时不能只看“我需要 1600℃”，还要确认现场配电能不能支撑 9kW 大功率机型，以及炉管尺寸是否大于样品的外形尺寸和料舟厚度。

真空与气氛不是每台管式炉的标配，需按工艺确认

产品页同时列出真空与气氛能力：标准配置最大真空度为 -0.1MPa，可加配分子泵机组到 7×10⁻⁴Pa；气氛系统可选浮子流量计、质量流量计，快卸法兰、三通法兰等。需要说明的是，这些属于扩展配置而不是每个型号的出厂标配。如果工艺要求低氧环境，应在询价时把真空度和气氛种类写清楚，由厂家确认法兰、密封和泵组的匹配方案。

升温速率与控温精度在三个温区一致：升温速率 ≤20℃/min，控温精度 ±1℃。50 段可编程控制对需要复杂升温曲线的陶瓷烧结和材料热处理比较方便。超温断电、漏电保护属于基础安全功能，但不等于可以无人值守运行，高温测试仍需要按实验室安全规范留人监护。

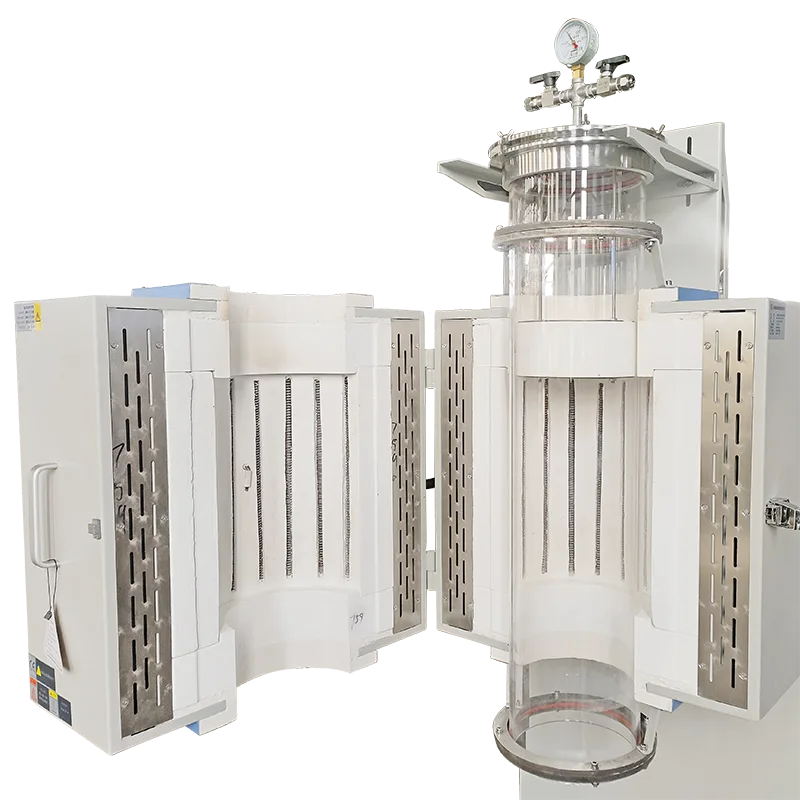

图 2：垂直管式炉炉体展开后的内部结构，可见加热区与炉管法兰布置。

垂直布置适合什么场景

垂直管式炉的炉管竖直安装，样品可以从上方悬挂或沿轴向放入，适合粉体沉积、薄膜生长、催化剂装填以及需要让颗粒在重力作用下移动或堆积的工艺。水平管式炉则更便于平推料舟、连续进出样，两者没有谁更好，只有哪种装料方式更适合你的实验。湖南创未来机电同时提供水平管式炉和垂直管式炉，选择时可以先拿样品尺寸和放置方式做排除。

选型建议：先定温区，再定尺寸，最后核对电源和配套

第一步，按目标温度选温区。连续使用温度在 1100℃ 以下选 1200℃ 档，1100~1300℃ 选 1400℃ 档，1300~1500℃ 选 1600℃ 档。第二步，选炉管直径和加热区长度。样品外径要比炉管内径至少小 10~20mm，料舟长度要小于加热区长度。第三步，核对功率和电源。前四档 40~80mm 直径机型功率多在 3~5kW，100mm、120mm 大直径机型功率跳到 6~9kW，大规格还要确认是否提供三相 380V 供电。

最后一步确认真空、气氛、程序控制需求。如果只需要空气环境下的加热烧结，标准配置够用；如果涉及还原气氛、惰性气氛或高真空，一定要把法兰形式、真空泵类型和气体流量计规格写入技术要求。产品页列出的“最大真空度 -0.1MPa”指的是标准机械泵系统，7×10⁻⁴Pa 的分子泵机组需要单独配置，不能默认每台炉子都达到这个极限。
