为什么抹茶加工需要低温研磨
抹茶对色、香、味的完整要求很高。鲜叶经蒸青、干燥制成碾茶后，还需要进一步粉碎到 10–20 μm 区间，使粉体在冲泡时能悬浮并充分释出茶多酚、叶绿素与氨基酸。这一粒度区间，普通粉碎设备并不难达到；真正难的是把研磨过程中产生的热量控制住。行星式球磨机依靠磨罐公转与自转叠加产生高能冲击、摩擦和剪切，单位体积输入能量高，罐内温度很容易在十几分钟内攀升到 60 ℃ 以上。茶多酚在 40 ℃ 以上氧化加快，叶绿素受热转褐，挥发性香气成分逸出，最终粉体会出现颜色发黄、香气寡淡、汤色浑浊的现象。
降温并不是简单把罐体放进冷柜。实验室常用做法是缩短单次研磨时间、增加中间散热间隔，缺点是流程冗长、粒度分布不均，更难放大到中试规模。引入专用的低温行星球磨机，是把“制冷”与“高能研磨”整合到同一台设备里——低温装置持续带走研磨发热，研磨动作不被散热工序打断，茶叶类热敏原料可以在接近室温的条件下完成超细粉碎。
低温行星球磨机的空冷原理与降温能力
低温行星球磨机的核心是在常规行星式球磨机基础上集成一套空冷装置，参考低温行星球磨机（空冷）官方介绍。空冷装置基于空调压缩制冷原理，由压缩机、冷凝器、蒸发器与管路组成；蒸发器布置在球磨机工作腔附近，冷气通过循环风机在磨罐外侧强制流动散热，带走研磨过程中磨球与物料摩擦产生的热量。整套结构相对简单，不需要液氮或冷却液介入，开机即用、维护工作量小、能耗低于液氮路线。
以立式行星球磨机配低温装置为例，官方资料给出的工作区域参考温度区间为 5–15 ℃。需要注意的是，这个区间是设备工作区域温度，不是物料瞬间温度；实际能达到的降温幅度与空冷功率、球磨机转速、研磨时间、装料量、罐体材质与散热路径直接相关，必须结合具体工况评估。

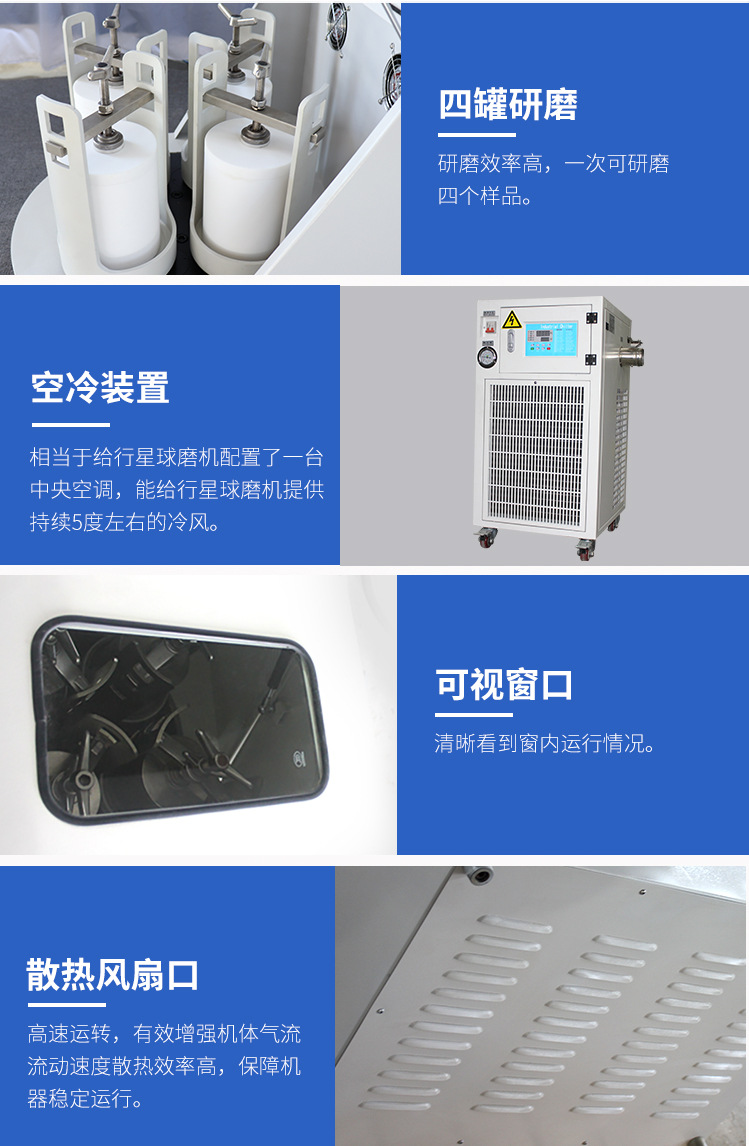

图注：低温行星球磨机（空冷）整机示意，磨罐区由压缩制冷循环持续带走研磨热量。
抹茶研磨的工艺参数与罐体介质选择
茶叶属于纤维质含量高、含水率较低、易受热氧化的植物原料，研磨介质与装料方式需要围绕“减少金属接触、控制温升、避免局部过热”三个目标来设计。
罐体材质
抹茶要求颜色翠绿、香气纯净，金属污染既带来铁锈味，也可能在长时间研磨中催化氧化反应。一般推荐氧化锆、玛瑙或聚氨酯内衬的球磨罐；不锈钢球磨罐虽然强度高，但在长时间湿磨或高转速条件下容易引入金属离子。不锈钢罐更适用于对金属含量要求宽松的工业化提取工艺，而非对色香味敏感抹茶。
研磨球配比
茶叶原料粒度从最初的碾茶片（毫米级）需要一直磨到十几微米，单一尺寸磨球难以兼顾“粗破碎”和“细研磨”两个阶段。常见做法是直径 10 mm 与 3 mm（或 5 mm）磨球按 1:2 或 1:3 比例搭配，让大球先做冲击破碎、小球后续做细磨抛光；具体配比仍需根据装料量和目标 D50 试磨确定。
装料量与球料比
低温行星球磨机的最大装样量（物料 + 磨球）为球磨罐容积的三分之二，剩余空间用于让磨球有足够运动行程。茶叶密度低、纤维松散，过度装填会显著降低研磨效率；一般经验值是球料质量比 4:1–8:1，可结合物料形态调整。
从实验室到中试：规模放大要看的几个变量
很多茶企或食品研究所先在实验室用 0.5–2 L 罐体验证工艺，再放大到 5 L、10 L 甚至 50 L 罐体做中试。规模放大并不是简单等比例放大，需要重新评估以下变量。
转速与离心效应
低温行星球磨机采用品牌变频器无级调速，自转与公转的转速比直接决定磨球在罐内的运动轨迹。当罐体直径放大后，同样转速下磨球受到的离心加速度随之改变；要保持“冲击 + 摩擦”的研磨模式不变成“滑动抛光”或“贴壁失效”，公自转比需要随罐体放大做相应调整。具体参数可参照立式行星球磨机的转速区间。
散热路径
罐体体积放大后，研磨产生的总热量按体积近似立方增长，而罐体表面积仅按平方增长，单位表面积需要散掉的热量显著上升。低温装置的制冷功率需要随罐体体积同步提高，否则工作区域温度会逐步爬升到不可接受范围。中试阶段通常需要复核空冷装置的制冷量是否足够覆盖大罐体的发热峰值。
出料粒度与筛分
官方资料给出低温行星球磨机的最小出料粒度参考值为 0.1 μm（不同物料及研磨工艺会有差异）。这一数值对陶瓷、电子材料较为典型；茶叶因纤维结构与含水率特性，实际 D50 多落在 10–30 μm，D90 通常在 50–80 μm 区间。是否需要进一步细化到亚微米，应以最终抹茶的汤色、悬浮性、风味指标为准，而不是单纯追求更细的粒径。
图注：行星球磨罐与磨球介质示意，罐体材质与磨球尺寸是茶叶研磨的关键选型项。
选型与采购前需要确认的事项
在向设备厂家咨询低温行星球磨机用于抹茶工艺之前，准备好以下几项基础信息，可以大幅减少反复沟通的次数。
- 原料形态：碾茶片还是预碎茶粉？含水率多少？是否需要烘干到某一含水率以下再研磨？
- 目标粒度：D50、D90 的预期区间，是否要求 100、、300、还是亚微米级？
- 每批次产量：单次投料量、每天批次、是否需要连续生产？
- 温控要求：希望工作区域温度维持在多少度以内？是否需要配置温度传感器与记录？
- 材质限制：是否禁用金属接触？是否需要食品级或医药级材质证明？
- 配套需求：是否需要配套筛分机、混合机、干燥箱或手套箱？后续是否准备接入生产线？
把这些条件交给设备方后，再请对方提供对应容积的球磨罐、匹配的低温装置制冷功率，以及近似的转速区间建议；最后一步仍是按原料做 1–2 轮小试磨，用汤色、香气、D50/D90 多维度验证设备与工艺组合是否真正满足需求。
常见误区与排查思路
低温行星球磨机在使用过程中有几个常见问题可以提前规避。
误区一：装了低温装置就一定能控温
低温装置的制冷量是有限的，研磨功率、装料量、研磨时间一旦超过设计余量，罐内温度仍会爬升。如果发现长时间研磨后粉体颜色发黄或香气减弱，应核查制冷功率与研磨工况的匹配，必要时延长间歇散热段或降低单次装料量。
误区二：罐体材质只看是否耐磨
耐磨性只是罐体选型的一个维度；茶叶类原料更看重是否引入金属离子、是否容易清洗、是否符合食品接触材料要求。氧化锆和玛瑙罐硬度高、耐磨，但成本也高；聚氨酯内衬罐对金属污染控制好，但需注意长期高转速下的形变与磨耗。
误区三：转速越高磨得越细
当转速超过某一临界值后，磨球会被离心力“贴”在罐壁上不再做抛落运动，研磨效率反而下降；同时过高的转速会让温升更难控制。变频调速正是为了在不同阶段匹配最佳转速区间，而不是一味追求高转速。
小结
低温行星球磨机为抹茶、茶叶这类热敏性植物原料超细粉碎提供了“高能研磨 + 同步制冷”的组合方案。围绕原料形态选择罐体与磨球材质、在装料量与转速区间内找到研磨效率与温升的平衡、按规模放大规律逐步验证工艺，是把这套设备真正用好需要关注的三个层面。最终的工艺参数仍需通过具体物料的试磨来确认，而不是由任何一份参数表单独决定。
