配方在实验室里能做到亚微米级，搬到生产型搅拌球磨机上却要反复延长研磨时间；有时粒度终于达标，浆料温度已经超过工艺允许范围，批次之间的粘度、色差也开始漂移。这类落差并不说明设备磨不动，多数情况下是能量输入方式、物料在筒体内的停留时间分布和散热条件在放大过程中一起改变了。把这几件事拆开分析，选型和调试才有依据。
放大后粒度跑偏，先看能量密度而不是研磨时间
实验室砂磨机或小容量球磨机的研磨腔体积通常只有几升，搅拌轴每转一圈，所有物料都能被搅拌部件扫到；生产型设备的筒体容积放大到几十升甚至上百升后，靠近搅拌轴的区域和靠近筒壁的区域所获得的能量密度并不相同。如果只是按体积比例延长研磨时间，靠近筒壁的物料可能长期处于低剪切区，结果是粒度分布变宽，而不是整体变细。
第二个容易忽略的是停留时间分布。间歇式生产型搅拌球磨机整体停留时间一致，适合配方验证和批次界限清晰的场合；连续式或循环式设备中，物料在筒内的停留时间存在分布，一部分物料可能快速通过，另一部分则被反复研磨。对于要求窄粒度分布的物料，循环式需要足够的循环次数和合理的循环流量，而不是一味加大进料速度。
第三个因素是介质与浆料的匹配。放大后如果继续沿用实验室的微珠级配，介质之间的空隙可能不足以让高固含量浆料顺畅通过，浆料局部滞留会带来糊料、堵料和研磨效率下降。介质级配需要根据目标粒度、浆料固含量和粘度重新确定，具体组合需结合物料性质及工艺条件通过试验确认。
- 筒体容积放大后单位体积能量输入下降，需要提高线速度或延长研磨时间补偿
- 大筒体内能量分布不均，粒度分布容易变宽
- 循环式设备的停留时间分布受循环流量影响
- 介质级配沿用实验室方案，容易导致通过性变差

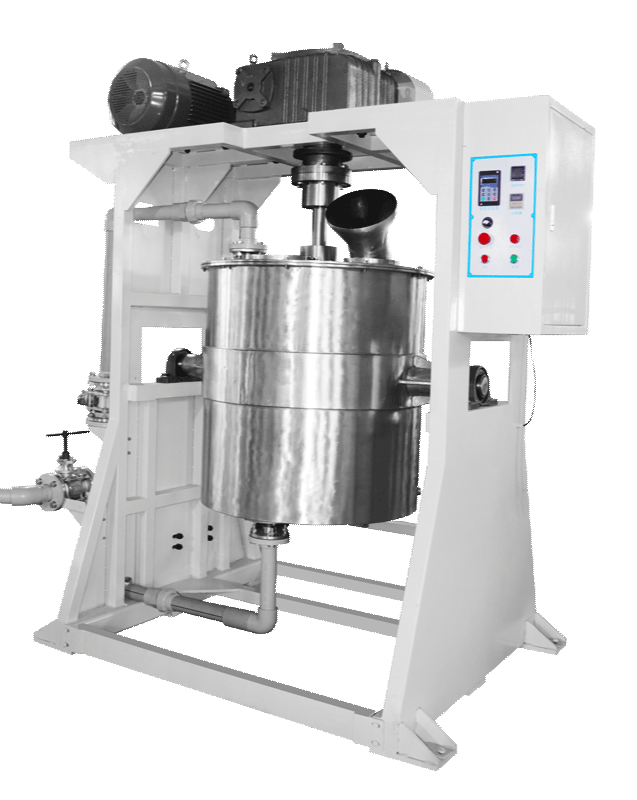

生产型搅拌球磨机的结构与能量传递路径
搅拌球磨机的基本思路是用搅拌部件带动研磨介质运动，介质之间的挤压、剪切和摩擦作用把颗粒细化。与依靠筒体旋转带动介质抛落的滚筒球磨机相比，搅拌球磨机的能量直接作用在介质床层上，输入功率密度更高，因此适合中细磨和超细磨，也更容易与后续的分散、混合工序衔接。
搅拌部件：盘式、棒销与螺旋式结构
搅拌部件的形状决定了介质在筒内的运动状态。盘式搅拌器通过多层圆盘把介质按层推动，结构相对简单，介质整体运动较为规则，适合中等粘度浆料和较粗的进料粒度。棒销式搅拌器在轴和筒壁上布置销钉，介质在销钉之间被反复剪切，局部能量密度高，对亚微米级研磨更有利，但对介质填充率和浆料粘度更敏感。螺旋式结构在推动介质的同时具备一定的轴向输送能力，适合需要连续出料的场合。
选择搅拌形式时，需要把进料粒度、目标粒度和浆料粘度放在一起考虑。进料较粗时先降低粒度再追求细度，往往比一开始就用高能量密度结构更稳定，也能减少介质异常磨损。
筒体、衬里与出料方式
筒体内衬材质直接关系到污染控制。金属内衬强度高、耐磨性好，但在研磨电子陶瓷、电池正极材料、医药辅料等对金属离子敏感的产品时，需要评估磨损带来的杂质引入；聚氨酯、陶瓷等非金属衬里可以减少金属污染，但耐温性和抗冲击性存在差异。出料方式上，筛网或缝隙式分离结构决定介质能否被有效截留在筒内，缝隙尺寸需要小于最小介质直径，同时兼顾浆料通过能力。
驱动与转速调节
搅拌球磨机的研磨强度主要由搅拌线速度决定，因此变频调速在生产型设备上应用普遍。调速范围需要覆盖配方调试和稳定生产两个阶段：调试阶段用较低线速度观察粒度下降趋势，稳定生产时再锁定合适转速。恒扭矩或恒功率的控制方式会影响高粘度浆料下的启动表现，选型时应说明浆料的最高粘度范围。
影响研磨结果的几个关键参数
参数本身并不难查，难的是判断哪一个参数在当前物料体系里是主要矛盾。
搅拌线速度与能量密度
线速度提高会明显增加单位时间输入的能量，粒度下降加快，但伴随的温升也更快，介质和衬里的磨损同步增加。对于热敏性物料，线速度的上限往往由温度而不是由研磨能力决定。实践中更稳妥的做法是先在中等线速度下确认粒度可以达到目标，再通过循环次数或研磨时间补足产量，而不是一味提高转速。
研磨介质：直径、密度与填充率
介质直径越大，单次碰撞的冲击力越强，适合破碎较粗颗粒；直径越小，单位体积内的接触点越多，对细磨和窄分布更有利。介质密度影响能量传递效率，高密度介质在相同线速度下能传递更多能量，但也意味着更高的驱动负载和磨损成本。填充率需在筒体有效容积的合理范围内选择，填充过低时介质之间碰撞概率下降，填充过高时浆料通过空间被压缩，容易出现憋料和温升过快。
- 目标粒度越细，介质直径通常越小，但需保证分离结构能够截留
- 浆料粘度越高，介质填充率越不宜取上限
- 介质磨损会引入杂质，对纯度要求高的物料需优先考虑耐磨材质
- 介质与筒体衬里材质应配套选择，避免硬介质配软衬里造成异常磨损
浆料固含量与粘度
固含量提高意味着单批产量上升，但浆料粘度随之增加，介质的运动阻力变大，有效剪切区域缩小。实际生产中需要在产量和研磨效率之间找平衡点，必要时通过分散剂调整流变特性。进料粒度同样重要：进料粒度过粗时，细磨介质的能量不足以完成破碎，应先在粗磨环节把粒度降到合适范围再进入细磨。
温度控制与冷却
研磨过程中大部分输入能量最终转化为热量，筒体冷却夹套、搅拌轴内冷和循环浆料冷却共同决定温控能力。对于温度敏感的物料，除了加大冷却面积，还可以通过降低线速度、提高循环流量、缩短单次研磨时间来分散热量。冷却水温度、流量和进出水温差都是调试时需要记录的参数，具体能力需结合物料热敏性及工艺条件确定。
湿法还是干法，间歇还是连续
湿法研磨以液体为介质，浆料可以带走部分热量，粒度分布相对均匀，适合大多数超细研磨场景；干法研磨省去了后续干燥工序，适合与干法成型、干法混合衔接的物料，但对进料含水量、除尘和介质分离结构有更高要求。间歇式操作批次界限清晰，便于配方调整和质量追溯；连续式或循环式更适合单一品种、批量稳定的生产，但对前段配料稳定性和在线控制要求更高。
| 操作方式 | 适用场景 | 粒度分布特点 | 需要关注的问题 |
|---|---|---|---|
| 间歇式 | 多品种、小批量、配方调试 | 整体一致，批次界限清晰 | 换批清洗、单批温升 |
| 循环式 | 中等批量、要求窄分布 | 受循环次数与流量影响 | 循环泵磨损、流量稳定性 |
| 连续式 | 单一品种、批量稳定 | 存在停留时间分布 | 前段配料稳定性、在线控制 |
从工艺条件到设备配置：选型时的对照思路
把工艺需求翻译成设备参数，比直接比价更有意义。选型沟通时至少应提供进料粒度与目标粒度、浆料固含量与粘度范围、单批或小时处理量、允许的最高温度、物料是否对金属污染敏感，以及后续工序对粒度分布的要求。
- 根据目标粒度和物料硬度确定搅拌形式与介质材质
- 根据处理量和浆料粘度确定筒体容积与驱动功率
- 根据热敏性确定冷却方式和允许的线速度上限
- 根据纯度要求确定筒体衬里、搅拌部件和介质的材质组合
- 根据换批频率确定清洗方式和出料结构
生产型搅拌球磨机的产品页面对结构形式和配置做了说明，可作为初步对照；最终的介质级配、填充率和线速度仍建议先用小批量试验确认，再按放大规律调整。
运行与维护中容易被忽略的细节
设备进入稳定运行后，研磨效率的下降往往是渐进的，容易被归因于物料变化。比较常见的原因包括介质磨损后级配改变、分离结构局部堵塞、冷却水路结垢导致温控能力下降，以及浆料输送泵磨损造成循环流量降低。建立定期检查记录，比在出现问题时临时排查更省时间。
- 定期检查介质直径分布，及时补充或更换磨损过大的介质
- 记录冷却水进出水温差，判断换热能力是否下降
- 关注循环流量变化，泵和管路磨损会直接影响研磨效率
- 换批清洗时避免残留浆料混入下一批次，尤其是颜色和粘度差异明显的产品
对于多品种、小批量的实验室或中试场景，建议保留一套可调参数的运行记录，把线速度、介质级配、循环流量和研磨时间的变化与粒度结果对应起来。放大时这些数据比单点结论更有参考价值，也更容易判断异常究竟来自设备还是来自物料。
关于湖南创未来机电设备有限公司
湖南创未来机电设备有限公司长期从事粉体研磨、粉碎、分散、混合与筛分设备的研发与制造，产品覆盖搅拌球磨机、行星球磨机、砂磨机、气流粉碎机及配套分散混合设备，可为实验室、中试及生产型场景提供设备选型和工艺配套支持。公司可根据物料性质、目标粒度和处理量，协助用户确定筒体容积、搅拌结构、衬里与介质材质等配置组合，更多信息可访问公司简介页面了解。
如果需要进一步沟通设备选型或安排物料试验，可通过联系方式页面与我们取得联系。沟通前准备好物料的基本参数和目标粒度要求，有助于更快确定合适的设备方案。
