CERAMICS OF GZHEL CO., Ltd.：JM-300L 硬质合金接触件搅拌研磨
CERAMICS OF GZHEL CO., Ltd.的应用需求围绕搅拌球磨机展开，物料与工况主要涉及陶瓷粉体。本案例重点讨论“硬质合金接触件搅拌研磨”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
大容量高效研磨，适配规模化生产
大容量设计，满足批量研磨
提供多种大容积机型，面向规模化粉体加工和生产工艺放大；结合单批物料量、目标细度与生产节拍选择规格，不以标称容积代替实际装料量。
搅拌驱动，持续传递研磨作用
通过搅拌介质的碰撞、挤压和剪切实现细磨，配合对应型号转速、介质组合及处理时间建立批次工艺。
温度与运行条件可调配

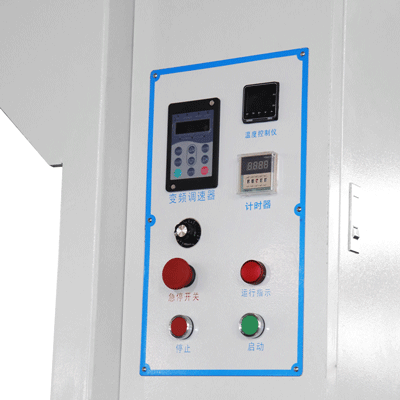

可按生产需求配置冷却夹套、调速系统和循环装置，辅助管理研磨温升及运行条件，并根据浆料状态安排取料或循环。
材质与工艺支持定制
按物料磨蚀性、相容性、纯度要求和生产工况选择磨筒及内衬材料，按流动性与现场管路匹配出料阀、输送泵等实际配置。
02应用场景
陶瓷原料批量细磨
面向氧化锆、氧化铝及陶瓷原料处理，关注批内均匀性、磨耗杂质和出料后的工艺衔接。
涂料及非金属浆料处理
用于涂料、碳酸钙等体系的细磨工艺评估，综合确认固含量、黏度、输送和冷却条件。
功能粉体工艺放大
将小样获得的介质和配方条件作为起点，在目标批量下重新验证粒度、温度、磨耗与实际操作节拍。
应用方案需结合物料硬度、含水率、温升敏感性、杂质控制与目标粒度确认。
03研磨效果
用完整批次验证生产适配性
生产型选型不能仅看最终细度，还需结合研磨、冷却、出料和清洁形成的完整批次过程评价。
批次质量分布
比较不同取样位置及出料阶段的粒度与成分，确认批内和批间的一致性是否满足后续工序。
处理节拍
记录装料、研磨、出料和清洁所需时间，以实际工况估算批次安排，不用磨筒容积直接推算产能。
持续运行条件
按计划工况记录温升、冷却与输送状态，结合磨耗检查评估运行和维护安排。
连续处理能力、目标细度与温度表现需在选定配置和物料条件下验证，不能由系列表直接保证。
04工作原理
搅拌驱动研磨，配套决定流程
主轴带动搅拌器，使静置磨筒中的介质不断作用于物料。间歇取料或循环输送如何衔接，取决于实际出料与辅助装置配置。
01
建立批量装料体系
按实际装料量配置物料和介质，核对进料粒度、流动性及材质适配情况。
02
持续搅拌细磨
介质在搅拌作用下产生相对运动，物料反复受到碰撞、挤压与剪切；按工艺要求监测温度和样品状态。
03
按配置完成出料
依照阀门、输送或循环方案组织出料与取样，并将检测结果反馈到下批的时间、转速与介质设置。
05结构细节
结构与使用细节

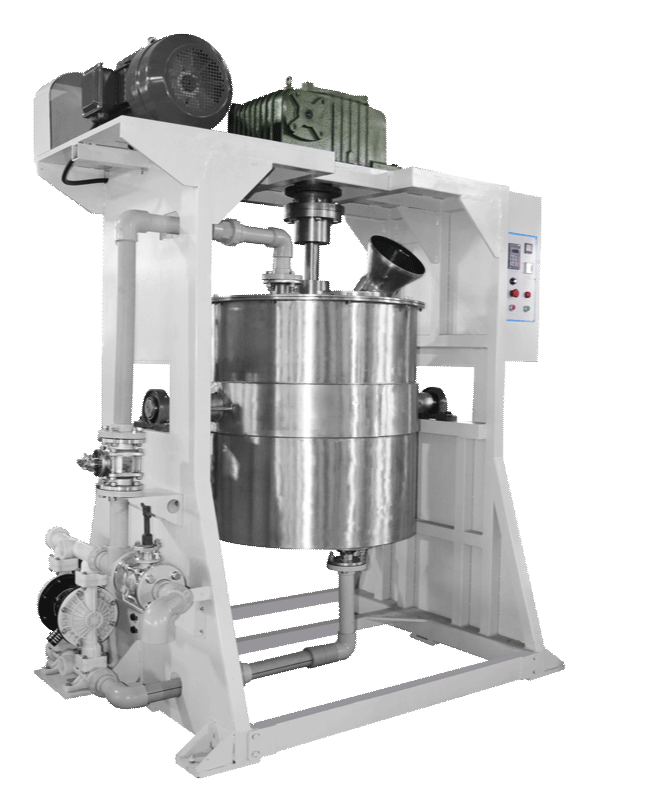

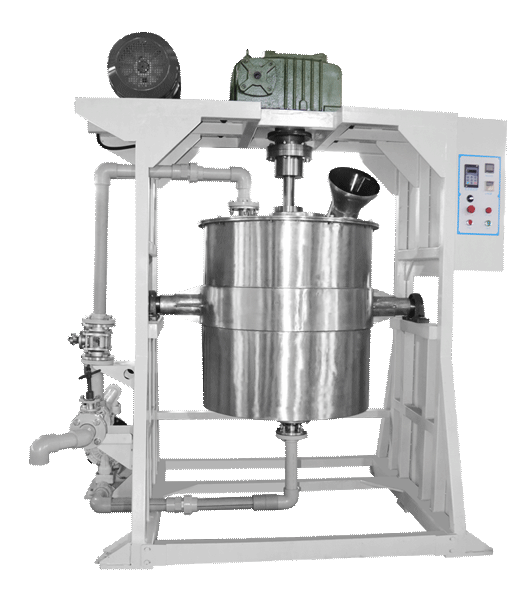

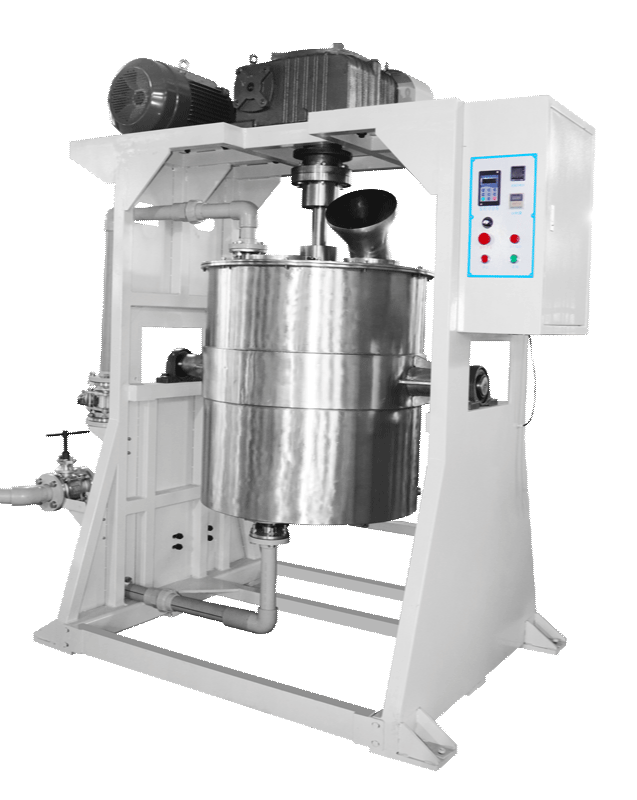

大容量磨筒与安装空间
大规格磨筒服务于批量研磨，按实际型号安排承载、投料、出料和检修空间。原表JM-50L至JM-500L标注无升降，维护操作按固定结构确认。

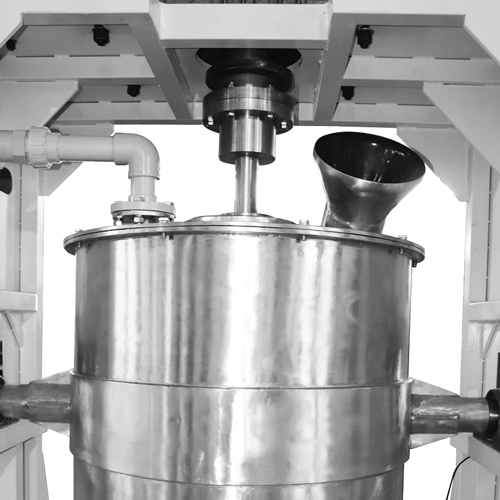

动力驱动与搅拌主轴
动力系统为主轴提供持续驱动，匹配大容量研磨负载；电机、供电及运行速度依据所选规格核对。

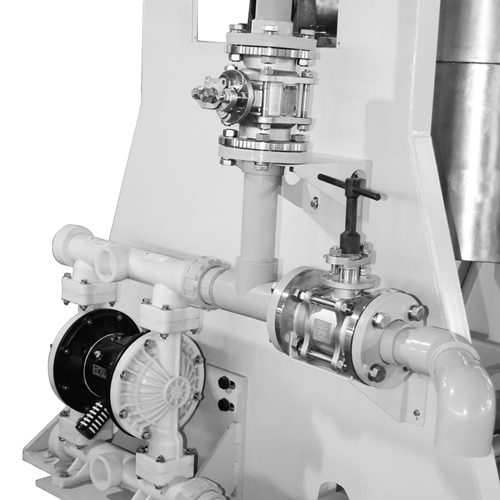

接触材质与出料部件
磨筒和内衬可选择耐磨、耐腐蚀或非金属接触材料，并核对阀门材质；选配输送泵时结合允许进料条件、流动性和管路确认。
冷却夹套与循环选配
夹套辅助带走研磨热量，可结合生产工况配置循环装置。实际冷却能力与配套条件共同确认，不把夹套本身等同于恒温性能。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 外形尺寸 (mm) |
变频转速 (r/min) |
设备重量 (KG) |
装料量 (L) |
电机功率 (KW) |
磨筒材质 (材料厚度) |
磨筒尺寸 (不带水套) |
磨筒尺寸 (带水套) |
出料阀 | 进料粒度 (mm) |
输送泵 (选配) |
| JM-1L手动升降 | 750X450X800 | 0~1400 | 29 | 0.35 | 0.37 | 不锈钢、碳钢 (约5mm) | Φ107*142 | Φ133*142 | 无 | ≤5 | 无 |
| 氧化锆、刚玉 (约10mm) | Φ128*138 | Φ168*143 | |||||||||
| 聚四氟、尼龙 (约10mm) | Φ115*160 | Φ144*165 | |||||||||
| 聚氨酯 (约6mm) | Φ114*165 | Φ132*165 | |||||||||
| JM-2L手动升降 | 750X450X800 | 0~1400 | 29 | 0.7 | 0.37 | 不锈钢、碳钢 (约5mm) | Φ132*180 | Φ122*180 | |||
| 氧化锆、刚玉 (约10mm) | Φ158*150 | Φ192*155 | |||||||||
| 聚四氟、尼龙 (约10mm) | Φ139*195 | Φ180*200 | |||||||||
| 聚氨酯 (约6mm) | Φ144*174 | Φ176*174 | |||||||||
| JM-3L手动升降 | 750X450X800 | 0~1400 | 29 | 1.05 | 0.37 | 不锈钢、碳钢 (约5mm) | Φ158*182 | Φ192*182 | |||
| 氧化锆、刚玉 (约10mm) | Φ159*205 | Φ192*208 | |||||||||
| 聚四氟、尼龙 (约10mm) | Φ159*228 | Φ192*235 | |||||||||
| 聚氨酯 (约7mm) | Φ158*210 | Φ192*215 | |||||||||
| JM-5L电动升降 | 850X450X980 | 0~560 | 106 | 1.75 | 0.75 | 不锈钢、碳钢 (约5mm) | Φ178*230 | Φ219*230 | |||
| 氧化锆、刚玉 (约8mm) | 待定 | Φ219*230 | |||||||||
| 聚四氟、尼龙 (约10mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约7mm) | Φ192*230 | Φ217*230 | |||||||||
| JM-10L电动升降 | 850X450X980 | 0~560 | 106 | 3.5 | 1.5 | 不锈钢、碳钢 (约5mm) | Φ217*310 | Φ245*310 | |||
| 氧化锆、刚玉 (约8mm) | 待定 | Φ273*280 | |||||||||
| 聚四氟、尼龙 (约8mm) | 待定 | Φ273*280 | |||||||||
| 聚氨酯 (约7mm) | Φ243*280 | Φ273*280 | |||||||||
| JM-15L电动升降 | 1020X480X1220 | 0~380 | 195 | 5.25 | 2.2 | 不锈钢、碳钢 (约6mm) | Φ243*385 | Φ325*355 | 6分 | ≤10 | 可选配 进料粒度≤1mm |
| 氧化锆、刚玉 (约10mm) | Φ273*345 | Φ325*340 | |||||||||
| 聚四氟、尼龙 (约10mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约10mm) | Φ273*340 | Φ325*340 | |||||||||
| JM-20L电动升降 | 1020X480X1220 | 0~380 | 195 | 7 | 2.2 | 不锈钢、碳钢 (约7mm) | 待定 | Φ325*385 | |||
| 氧化锆、刚玉 (约10mm) | Φ273*440 | Φ325*432 | |||||||||
| 聚四氟、尼龙 (约10mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约10mm) | Φ273*410 | Φ325*410 | |||||||||
| JM-30L电动升降 | 1180X510X1370 | 0~345 | 245 | 10.5 | 3 | 不锈钢、碳钢 (约5.5mm) | Φ323*420 | Φ372*420 | |||
| 氧化锆、刚玉 (约10mm) | Φ325*440 | Φ372*440 | |||||||||
| 聚四氟、尼龙 (约6mm) | Φ323*420 | Φ372*420 | |||||||||
| 聚氨酯 (约10mm) | Φ323*440 | Φ372*440 | |||||||||
| JM-50L无升降 | 1100X700X1700 | 0~145 | 340 | 17.5 | 4 | 不锈钢、碳钢 (约6mm) | Φ406*420 | Φ464*420 | 1.5寸 | ≤20 | 可选配 进料粒度≤2.5mm |
| 氧化锆、刚玉 (约10mm) | 待定 | Φ476*480 | |||||||||
| 聚四氟、尼龙 (约12mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约12mm) | Φ404*485 | Φ476*485 | |||||||||
| JM-100L无升降 | 1100X910X1900 | 0~145 | 590 | 35 | 7.5 | 不锈钢、碳钢 (约6mm) | 待定 | Φ540*600 | |||
| 氧化锆、刚玉 (约10mm) | 待定 | Φ560*620 | |||||||||
| 聚四氟、尼龙 (约15mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约15mm) | Φ496*620 | Φ560*620 | |||||||||
| JM-200L无升降 | 1400X1060X2200 | 0~145 | 790 | 70 | 11 | 不锈钢、碳钢 (约6mm) | 待定 | Φ640*830 | 可选配 进料粒度≤4.5mm |
||
| 氧化锆、刚玉 (约25mm) | 待定 | Φ695*850 | |||||||||
| 聚四氟、尼龙 (约15mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约15mm) | Φ600*830 | 待定 | |||||||||
| JM-300L无升降 | 1800X1200X2600 | 0~110 | 970 | 100 | 15 | 不锈钢、碳钢 (约5mm) | 待定 | Φ710*890 | 2寸 | ||
| 氧化锆、刚玉 (约25mm) | Φ740*890 | Φ800*890 | |||||||||
| 聚四氟、尼龙 (约20mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约20mm) | 待定 | Φ750*894 | |||||||||
| JM-500L无升降 | 2750X1400X3340 | 0~90 | 1730 | 170 | 18.5 | 不锈钢、碳钢 (约10mm) | Φ820*1010 | Φ916*1010 | 可选配 进料粒度≤8mm |
||
| 氧化锆、刚玉 (约25mm) | 待定 | Φ960*1022 | |||||||||
| 聚四氟、尼龙 (约20mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约20mm) | 待定 | Φ940*1022 |
请同时提供目标批量、目标细度、浆料固含或流动性、允许温升与现场条件；需要连续生产时须明确配套流程，并通过代表性物料试验核实。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
* 出料粒度：≤1 um (与物料特性有关系)； * 设备电压：JM-1L/JM-2L/JM-3L/JM-5L/JM-10L：220V/50HZ；JM-15L/JM-20L/JM-30L/JM-50L/JM-100L/JM-200L/JM-300L/JM-500L：380V/50HZ；
