生产型搅拌球磨机选型指南：湿法细磨的工艺参数与研磨介质配置

在实验室的小型球磨机里把物料磨到目标粒径并不困难，真正的挑战出现在放大到生产型设备之后：配方没变、入料粒度相近，产出的粒度分布却明显变宽，浆料温度上升，批次之间的差异也开始出现。搅拌球磨机依靠搅拌器把机械能直接传递到研磨介质，而不是靠筒体转动带动物料翻滚，因此能量利用率高、单位容积处理量大，是批量湿法细磨的常用设备形态。也正因为它对能量输入敏感，工艺参数与结构配置是否匹配，直接决定了成品粒径、颗粒形貌与生产的可重复性。

从实验室到批量生产，细磨环节最常见的三类偏差

放大之后最先暴露的通常是粒度分布问题。小型设备容积小，物料在有限空间内被反复研磨，停留时间相对均匀；生产型设备容积大，浆料在筒体内的流动路径变长，靠近搅拌元件末端与靠近筒壁的区域获得的能量输入并不一致，循环过程中还存在短路流，结果往往是中位粒径达标、粗颗粒尾巴却偏长。因此评估细磨效果时，只看一个平均粒径意义有限，还应同时关注分布宽度与粗端含量。

第二类是温升。湿法细磨中，输入设备的机械能绝大部分转化为热。小批量时筒体散热相对充分，产热容易被忽略；容积放大后，散热面积按平方增长，产热却随体积增长，浆料温度会迅速攀升。温度升高的连锁反应有两个：一是黏度与分散剂状态改变，影响颗粒悬浮和介质运动；二是对热敏物料，如部分有机物、医药中间体、含结晶水的无机盐，可能出现变性或晶型变化。所以冷却能力不应被当作附属配置，而要与研磨功率、线速度一起评估。

第三类是污染。研磨过程中磨介、搅拌元件与内衬持续摩擦，磨损产物会进入浆料。对普通矿物粉体，这点杂质往往可以接受；但在电池材料、电子陶瓷、高纯颜料等场合，微量金属或氧化物引入可能直接影响电性能、白度与绝缘性。污染控制必须在材质选择阶段就确定，靠后处理很难彻底弥补。

生产型搅拌球磨机的结构与能量传递方式

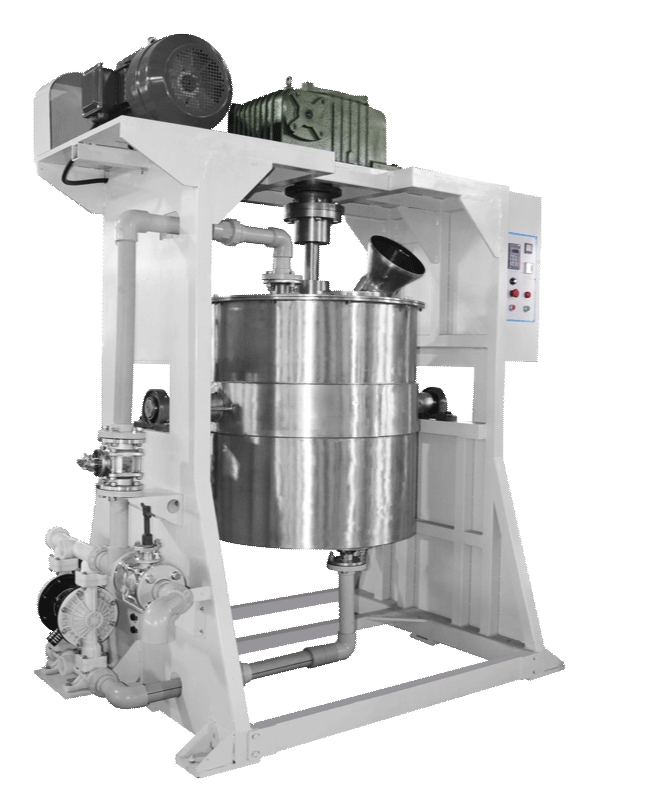

筒体与搅拌元件

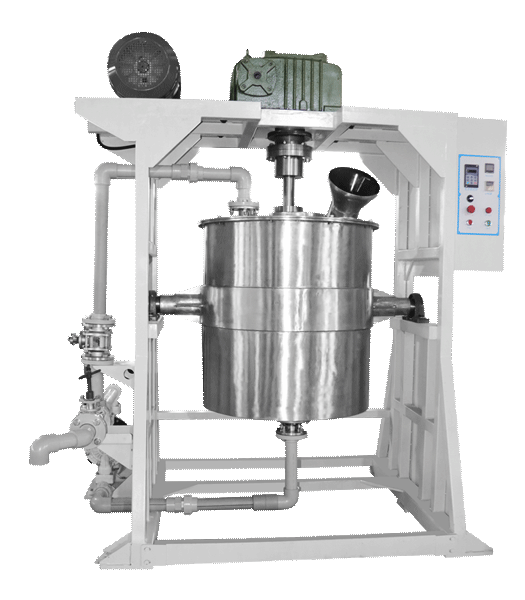

生产型搅拌球磨机的主体是一个固定不转的研磨筒体，内部装有搅拌轴，轴上按一定间距布置搅拌元件。常见形式包括圆盘式、棒销式与涡轮式：圆盘式以径向剪切为主；棒销式在轴向与径向都能形成较强扰动，对分散与破碎要求较高的物料更合适；涡轮式则在流量与剪切之间取一个折中。筒体可立式布置，也可卧式布置，立式占地小、出料方便，卧式在介质分布均匀性与大型化方面更有余地。采用哪种组合，需要结合浆料黏度、目标粒径和清洗要求确定，并不存在对所有物料都最优的结构。生产型搅拌球磨机的结构细节与配置选项，可以直接对照产品页了解。

介质运动与能量输入

搅拌器旋转时带动研磨介质运动，介质之间、介质与搅拌元件之间、介质与筒壁之间产生剪切、挤压及少量冲击。进入细磨与超细磨阶段后，颗粒破碎主要依靠剪切与挤压，而不是自由落体式冲击，这正是搅拌球磨机在细化效率上优于传统滚筒球磨机的原因。能量输入的高低由搅拌线速度、介质密度与填充率共同决定：线速度越高、介质密度越大、填充率越高，单位时间输入浆料的能量越多。但能量并非越高越好，超过某一区间后粒径下降变得缓慢，磨损、发热与细颗粒团聚反而加剧。

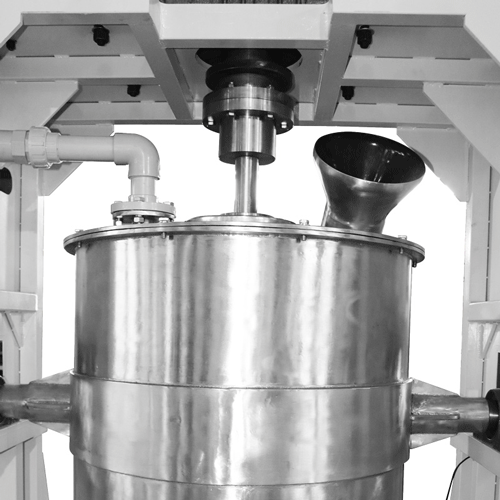

介质分离与出料结构

出料端需要把浆料与研磨介质分开，常见方式包括动态离心分离、环形缝隙分离与筛网分离。分离结构的通过能力直接决定设备的实际流量上限。若浆料黏度高、粗颗粒偏多，过窄的分离间隙容易堵塞，甚至出现跑球，进而影响后续工序与介质消耗。因此选型时要把目标产能、固含量与分离方式放在一起评估，而不是单独看筒体容积或电机功率。

决定细磨结果的四个关键工艺参数

研磨介质的直径、密度与填充率

介质直径决定可有效破碎的颗粒范围。直径较大的介质单次作用力强，适合处理较粗的入料；直径较小的介质接触点多、总表面积大，更适合细磨与窄分布要求。介质密度越高，单次作用的动量越大、研磨效率越高，但磨损和发热同步上升。填充率偏低时，介质运动空间大、碰撞概率不足，效率下降；填充率偏高时，介质层被压实，搅拌负载上升而有效剪切反而减少。采用大小球级配是调节粒度分布的实用手段，具体比例需结合入料粒度与目标粒径通过试验确定。

搅拌线速度与能量密度

搅拌线速度是影响能量输入最直接的变量。线速度提高会加快细化速率，但同时带来发热加快与磨损加剧，对热敏物料、高纯物料尤其敏感。生产上更稳妥的做法是：在保证目标粒径的前提下，把线速度控制在温升与磨损可接受的范围内，用延长循环时间或增加循环次数来补足能量。这样得到的粒度分布往往比一味提高转速更窄，设备寿命也更可控。

浆料固含量、黏度与分散剂

固含量越高，单位容积产出越大，但黏度上升会阻碍介质运动、削弱能量传递效率，还可能造成局部沉降与出料困难。合理的做法是先确定黏度与产能的平衡点，再通过分散剂种类、用量和pH调节改善颗粒悬浮状态。需要注意，分散剂在长时间剪切与温升条件下可能降解失效，批量研磨时应考虑补加或调整配方，否则会出现后期黏度反弹、粒径不降反升的现象。

停留时间、循环方式与出料节奏

细磨本质上是能量累积的过程，物料必须获得足够的比能量输入才能达到目标粒径。批次式运行中，停留时间取决于单批处理量与研磨时间；循环式或连续式运行中，则取决于循环次数、流量与筒体有效容积的匹配。时间不足则粒径不达标，时间过长则出现过磨：细颗粒重新团聚、分布变宽，同时增加污染与能耗。判断是否过磨，可以观察粒径随研磨时间的变化是否已经进入平台区，而不是继续延长研磨时间。

物料适配与污染控制的判断逻辑

硬度、给料粒度与目标粒径

物料硬度直接决定研磨难易程度和介质选择。硬度高、给料粒度大的物料，需要更大直径、更高密度的介质先把粒度打开，再切换到小介质做细磨；如果一开始就用小介质，研磨效率会明显偏低。对于塑性较强或易团聚的物料，单纯的机械剪切效果有限，往往需要配合分散剂、调整固含量，或采用先分散再研磨的顺序。给料粒度的均匀性同样重要：入料中混入大颗粒，不仅拉长研磨时间，还会加速介质与内衬磨损。

磨介、内衬与搅拌元件的材质选择

污染控制的核心是把所有接触面都纳入考量，包括磨介、筒体内衬、搅拌元件和出料分离部件。对杂质敏感的物料，通常需要选择低磨损的材质组合，并以实际研磨试验后的杂质增量作为判断依据，而不是只看材质牌号。同时要意识到，磨损量与线速度、介质硬度、浆料固含量呈正相关，工艺参数本身就属于污染控制的一部分。物料与设备材质是否匹配，需结合物料性质及工艺条件确定。

生产型设备的运行配置与操作要点

批次式、循环式与连续式如何取舍

批次式适合多品种、小批量或配方频繁切换的场合，工艺参数容易复现，但上下料和清洗占用时间；循环式在批次式基础上增加外循环，可改善筒体内外的温度与浓度均匀性，适合对粒度分布要求较严的物料；连续式适合品种单一、产量稳定的生产线，对进料稳定性和分离结构要求更高。选择哪种运行方式，取决于产品结构、清洗要求和产能节拍，而不是单纯比较效率。

温度控制与冷却

冷却设计要同时考虑筒体夹套、搅拌轴以及浆料循环管路，单一部位冷却往往不足以带走全部热量。操作中可通过控制线速度、降低固含量、增加循环流量来辅助控温。对于热敏物料，建议在试机阶段就记录温升曲线，确认达到目标粒径时的最高温度是否在物料允许范围内，再据此确定工艺窗口。

出料、筛分与后道衔接

研磨完成并不等于工序结束。出料浓度、浆料流动性以及是否存在跑球，都会影响后续的筛分、过滤、干燥或分散工序。如果后道对粗颗粒有严格要求，出料端的分离结构与筛分精度需要提前匹配，避免把问题带到下一道工序再返工。设备与工艺的衔接顺畅程度，往往比单机指标更能决定整线稳定性。

清洗、换产与日常维护

多品种共线生产时，清洗是否彻底直接影响下一批产品是否被交叉污染。筒体、搅拌元件、分离结构与管路都存在滞留死角，结构设计应便于拆装冲洗，同时要建立换产前的检查习惯，确认无残留介质与结块物料。日常维护的重点是检查搅拌元件与内衬的磨损程度、分离间隙是否变化，以及介质是否因破碎而变小、数量是否减少——介质状态的变化会直接改变能量输入，是很多工艺突然不稳定的隐藏原因。

选型前建议确认的信息清单

搅拌球磨机的选型不是对着参数表挑型号，而是把物料、工艺和现场条件说清楚。下面这些信息越完整，设备配置和试验方案就越有针对性。

把这些信息整理清楚后再与设备厂家沟通，通常可以少走一轮试错。有条件时应安排小批量或中试规模试验，用实际粒径分布曲线和温升数据确认工艺窗口，再确定机型与配置。

关于湖南创未来机电设备有限公司

湖南创未来机电设备有限公司长期从事粉体研磨、粉碎、分散、混合与筛分设备的研发与制造，产品应用于实验室研发、中试放大与生产型产线等不同阶段，能够根据物料特性与工艺条件提供设备选型与配置建议。围绕搅拌球磨机、砂磨机、行星球磨机、气流粉碎机等设备，公司可协助用户完成从方案沟通到试机验证的全过程，减少放大环节的反复调整。更多公司与产品信息，可访问关于创未来了解。

如果正在为具体物料寻找细磨方案，可以先把物料信息与目标粒径整理出来，再通过联系方式与创未来机电沟通，由技术人员结合物料性质及工艺条件给出配置建议。
