01 产品概述

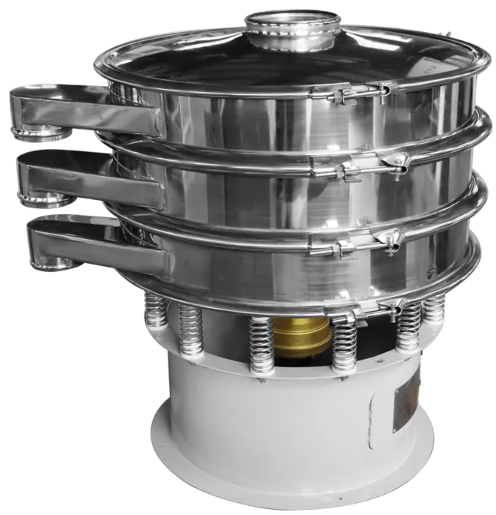

三次元旋振筛（又称旋转振动筛、三维振动筛）是湖南创未来机电设备制造有限公司面向粉体分级、除杂与粒度控制推出的主力筛分设备。
它依靠直立式电机驱动上下两端偏心重锤，将电机的旋转运动转化为水平、垂直、倾斜三个方向叠加的三次元运动，并传递给筛面，使物料获得立体旋流轨迹，以85–95%的筛分效率完成从0.02mm到50mm跨度的粒度分级。
设备提供ZS-600至ZS-1800共六个规格，有效筛分直径覆盖560mm至1750mm，单机最多可配置五层筛网，一次作业即可同时获得多个粒度级别的产品。
本文将从工作原理、结构设计、技术参数、应用场景与选型要点五个维度展开，帮助粉体生产、化工、食品、医药等行业用户判断三次元旋振筛是否适合自身物料体系，以及如何选到匹配产能与细度要求的机型。
02 为什么三次元旋振筛是粉体分级的主力设备？
粉体生产的后端工序中，筛分承担着三项核心任务：
-
分级：将合格粒度与超规格颗粒分离开来
-
多级分离：将混合物料按粒度分成多个级别
-
除杂：去除物料中的杂质与团块
传统平面振动筛或直线振动筛在这三项任务上往往顾此失彼——筛分效率偏低、处理量上不去，或者筛网易堵塞、细颗粒透筛率差。三次元旋振筛的“三维旋振”结构恰好同时解决了这几个痛点。
核心价值
✅ 立体筛分轨迹，透筛率高
物料在筛面上不是简单的往复直线运动，而是沿螺旋轨迹翻滚前进，颗粒有更多机会调整姿态对准筛孔，细颗粒透筛率与整体筛分效率显著提升，筛分效率可达85–95%。
✅ 多层同时分级，一机多用

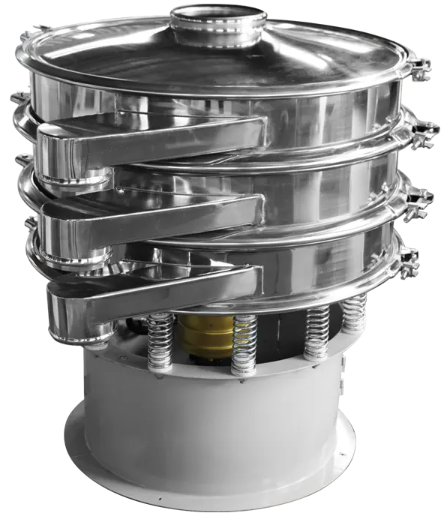

筛框可按1至5层配置，每层更换不同目数的筛网，一台设备同时产出多个粒度段的产品，相当于把多台单层筛整合为一台设备。
✅ 激振力可调，适应物料广
通过调节上下偏心重锤的相位角，可改变物料在筛面上的运动轨迹与停留时间，既能适应易团聚的细粉，也能处理粒径较大的颗粒物料，筛网规格支持0.02mm–50mm的宽跨度配置。
03 工作原理：旋转运动如何变成三维筛分力？
三次元旋振筛的工作机理，可从激振源—偏心重锤—筛面三个环节来理解。
激振源：直立式电机
设备以直立式电机作为激振源。与卧式电机通过偏心块直接甩振的方式不同，直立式电机让旋转轴垂直于地面，为三维运动的生成提供了结构基础。
偏心重锤：旋转运动→三维运动的关键
电机轴上、下两端各安装一组偏心重锤。电机旋转时，上下两组重锤产生方向不同的离心力，这些离心力在水平面与垂直面内叠加，把原本单一的旋转运动分解为水平、垂直、倾斜三个方向的分量，共同作用在筛体上，形成空间三维振动。
相位角调节：改变物料轨迹的手段
上下两端偏心重锤之间的相位角是可调的。相位角不同，三个方向振动分量的叠加比例就不同，物料在筛面上的运动轨迹随之改变：
| 相位角 | 运动轨迹 | 适用场景 |
|---|---|---|
| 较小 | 以圆周运动为主 | 快速过筛 |
| 较大 | 沿螺旋轨迹翻滚、爬升 | 细颗粒充分透筛，延长停留时间 |
这一调节能力，让同一台设备可针对不同物料特性灵活调整筛分工艺。
04 ZS系列技术参数全解析
三次元旋振筛按筛面直径分为ZS-600、ZS-800、ZS-1000、ZS-1200、ZS-1500、ZS-1800六个型号，主要技术参数如下：
| 型号 | 有效直径(mm) | 有效筛分面积(㎡) | 筛分层数 | 最大物料尺寸(mm) | 筛网规格(mm) | 振动频率(r/min) | 双振幅(mm) | 振动力(N) | 电机功率(kW) | 筛分效率(%) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZS-600 | 560 | 0.23 | 1–5 | 50 | 0.02–50 | 1440 | 2–3 | 5000 | 0.55 | 85–95 |
| ZS-800 | 760 | 0.44 | 1–5 | 50 | 0.02–50 | 1440 | 2–3 | 8000 | 0.75 | 85–95 |
| ZS-1000 | 930 | 0.68 | 1–5 | 50 | 0.02–50 | 1440 | 2–3 | 10000 | 0.75 | 85–95 |
| ZS-1200 | 1130 | 1.00 | 1–5 | 50 | 0.02–50 | 1440 | 2–3 | 15000 | 1.10 | 85–95 |
| ZS-1500 | 1430 | 1.60 | 1–5 | 50 | 0.02–50 | 1440 | 2–3 | 30000 | 2.20 | 85–95 |
| ZS-1800 | 1750 | 2.40 | 1–5 | 50 | 0.02–50 | 1440 | 2–3 |
50000 |
2.20 | 85–95 |
关键信息解读
-
筛分面积阶梯上升：从0.23㎡到2.40㎡，直接决定单机处理量上限。选型时建议以目标产能反推所需筛分面积，而非只看筛面直径。
-
振动力与功率匹配：振动力从5000N升至50000N，电机功率仅从0.55kW升至2.2kW，大规格机型单位功率产出的激振力更高。
-
振动频率恒定：六个型号均为1440r/min，配合2–3mm双振幅，便于工艺参数在小试、中试与量产之间平移。
05 五大核心优势
1. 筛分效率高，透筛充分
三维旋振让颗粒以螺旋轨迹多次经过筛面，细颗粒透筛概率显著高于平面直线振动，85–95%的筛分效率保证了分级彻底性，减少合格粉体随筛上物流失。
2. 多层结构，一次产出多级产品
筛框支持1至5层配置，自上而下换装不同目数筛网，一次投料即可同时得到粗、中、细多个粒度段，批量生产中直接实现分级量产。
3. 密封筛分，无粉尘外逸

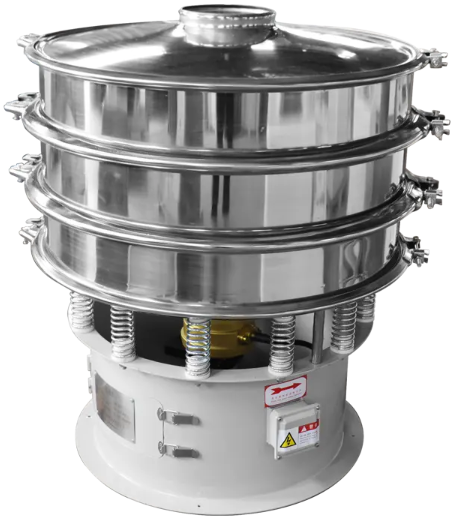

采用全封闭筛体结构，物料在密封空间内完成筛分，配合柔性连接件与密封圈，从源头控制粉尘外逸，改善车间环境，同时避免易吸潮、易氧化粉体与空气直接接触。

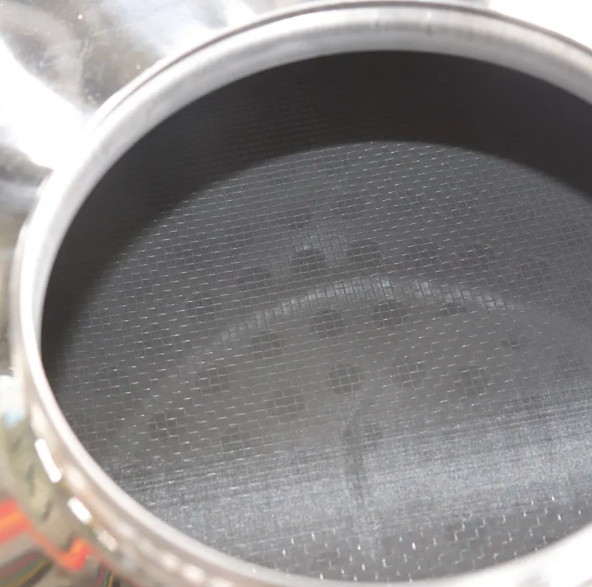

4. 换网方便，维护成本低
筛网采用张紧式或卡箍式固定，更换无需拆卸整机，单人即可完成。结构简单，备件成本低、停机时间短。
5. 运动轨迹可调，一机适配多物料
通过调节上下偏心重锤相位角，即可改变物料轨迹与筛分节奏，从易堵网的细粉到粒径较大的颗粒料，均可灵活适配。
06 应用场景：哪些行业正在使用？
三次元旋振筛的应用横跨粉体生产与制品加工多个环节，凡是需要粒度分级、除杂或浆料过滤的场合，几乎都能看到它的身影。
化工与无机粉体行业
碳酸钙、硫酸钡、氧化铝、白炭黑、钛白粉等无机粉体研磨后普遍需要按粒径分级。旋振筛可接在研磨设备之后，对研磨产物进行即时分级——合格细粉进入包装工序，超规格颗粒返回再磨，形成闭路循环。
食品与添加剂行业
面粉、淀粉、糖粉、调味粉、食品添加剂等对卫生等级与粒度均匀性要求严格。全不锈钢接触物料结构与密封筛分特性，满足食品级生产要求，0.02mm级细网可有效拦截纤维、结块等异物。
医药与保健品行业
中药粉、药用辅料、保健品原料的粒度控制直接关系制剂质量。旋振筛处理温和、温升低，对热敏性物料友好，多层结构便于在筛分同时完成异物剔除与粒度分档。
磨料磨具与陶瓷行业
金刚石微粉、碳化硅、氧化锆珠、陶瓷粉体等硬质物料对筛网磨损较大。旋振筛激振力可调，允许通过降低振幅减少冲击，延长筛网寿命，同时保证粒度一致性。
电池材料与新材料行业
锂电正负极材料、磁性材料、稀土粉体等对粒度分布与批次一致性要求苛刻。旋振筛配合高目数筛网可稳定控制粒度上限，是材料制备后端质量控制的标准配置。
07 选型要点
选型阶段建议重点核对以下四项，避免“买大浪费、买小不够”：
1. 按产能确定筛分面积
先估算单小时处理量，再结合目标细度对应的透筛效率，倒推所需有效筛分面积。批量产能需求较大时，可优先考虑 ZS-1500、ZS-1800 等大面积机型。
2. 按物料粒度选筛网与层数
筛网规格在0.02–50mm之间可选。细度要求越高，筛网目数越高、处理量越低。必要时增加层数，同时产出多个粒度段。易堵网物料建议选用防堵型网架结构。
3. 核对最大物料尺寸与进料方式
设备允许最大物料尺寸为50mm，超过该尺寸的物料应先经破碎设备预处理。含尘量大的物料需配套密闭进料与收尘接口。
4. 确认筛体材质与密封等级
-
普通粉体 → 碳钢喷涂机型
-
食品、医药、电池材料 → 不锈钢机型
-
洁净度要求高 → 确认整机密封与过滤结构，防止粉尘外逸与交叉污染
08 结语
三次元旋振筛用一组偏心重锤把单一的旋转运动变成了立体筛分力，让粉体在筛面上翻滚、螺旋前进、充分透筛，以85–95%的筛分效率完成了平面振动筛难以兼顾的“高效率 + 高精度”组合。
六个规格、1至5层筛框、0.02–50mm筛网跨度，使它能够覆盖从实验室小批量验证到工业级量产分级的完整需求。
湖南创未来机电设备制造有限公司可提供从三次元旋振筛到不锈钢振动筛分机、小型实验室筛分机的完整筛分系列产品线，并支持按物料特性定制筛网目数、层数与机体材质。
如需为粉体产线配置分级筛分环节，或想了解更多筛分设备选型方案，欢迎联系我们获取针对物料体系的技术方案。
