颚式破碎机：高硬度矿石初级破碎的核心装备 ——工作原理、技术优势与选型参数全解析

导读
在矿山、冶金、建材、化工等行业，初级破碎是第一道关键工序，直接决定后续粉磨效率。颚式破碎机以动颚与定颚挤压破碎原理，高效处理高硬度矿石，将给料粒度达90mm的物料破碎至6-38mm的中间粒度，为球磨、筛分等工序提供理想原料。本文深度拆解其工作原理、核心技术及选型要点，助您精准匹配生产或实验需求。

一、产品概述：覆盖工业量产与实验室研发的全场景需求

湖南创未来机电设备制造有限公司生产的颚式破碎机（XPC系列），采用动颚与定颚周期性挤压运动，以2.2kW低功率驱动实现180-200kg/h稳定产能，破碎比大、能耗低、维护简便，在铁矿石、花岗岩、玄武岩、水泥熟料等硬质物料粗碎作业中表现出色。

针对高校、科研院所及厂矿实验室场景，创未来机电同步推出实验颚式破碎机（EP系列），入料粒度＜35mm，出料粒度0.01-8mm连续可调，整机仅115kg，可灵活部署于实验台面。两款设备覆盖从工业化量产到实验室小批量制备的全场景破碎需求。

二、工作原理与破碎机理

1. 动颚周期性往复运动

颚式破碎机由定颚板和动颚板构成V型破碎腔。电动机通过V带驱动偏心轴高速旋转，偏心结构带动动颚做周期性往复摆动：

• 工作行程：动颚向定颚方向运动，物料受挤压、弯折、劈裂多重作用力，逐步破碎；

• 回程行程：动颚后退，已破碎物料在重力作用下向下移动，从排料口排出。

“进料→咬合→挤压→排料”循环持续进行，实现连续破碎。

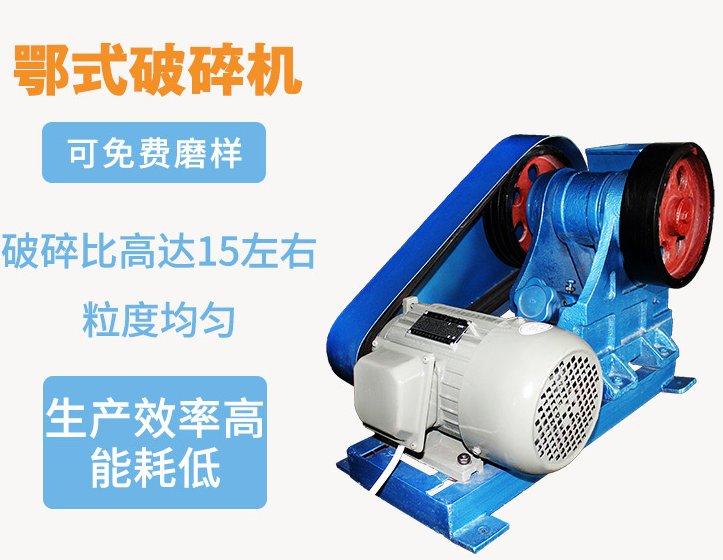

                               创未来机电XPC系列颚式破碎机整体外观

2. 破碎腔形优化设计

破碎腔采用复合式多级齿状衬板布局：

分段式设计使物料经历连续递进破碎过程，成品粒度均匀性显著提升。

3. 破碎力传递与物料受力分析

偏心轴驱动力通过推力板传递至动颚，峰值破碎力可达数百千牛。物料在V型腔内同时承受三种应力：

• 挤压应力：使物料内部产生微裂纹；

• 弯曲应力：促使裂纹扩展；

• 剪切应力：使物料沿薄弱面断裂。

三种应力协同作用，使高硬度矿石在较低能耗下完成有效破碎。推力板兼具过载保护功能——当不可破碎异物进入时，推力板率先断裂，切断动力传递，保护偏心轴和机架等核心部件。

三、核心技术优势

1. 高破碎比与低能耗的平衡

XPC系列给料粒度90mm，出料粒度6-38mm，破碎比可达4-15倍。仅需2.2kW电机功率即可驱动，在180-200kg/h产能下稳定运行。偏心轴经有限元分析优化，转动惯量降低约15%，整体能耗减少8%-12%。

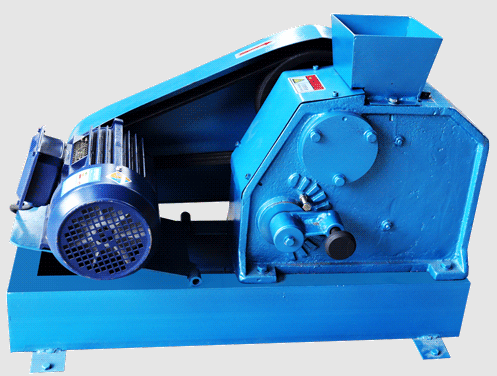

                                  颚式破碎机偏心轴与破碎腔结构细节

2. 耐磨衬板与长寿命设计

衬板采用高锰合金钢（ZGMn13），经水韧处理后表面硬度达HRC55以上。破碎高硬度物料时，衬板工作面形成加工硬化层，硬度可进一步提升至HRC60以上，耐磨性能随使用强度递增。

• 模块化安装结构：磨损后可单独更换，无需拆卸整机，维护时间缩短30%以上；

• 交错齿形排列：定颚与动颚齿形方向相反，提高物料夹持力和破碎效率。

3. 振动控制与稳定运行

• 厚壁箱体结构+加强筋板布局，提高机架整体刚度；

• 重型调心滚子轴承：承载能力强，自动调心，补偿安装误差和轴的挠曲变形；

• 减震垫块：将振动传递率降至安全范围，确保长时间连续运行稳定性。

4. 排料口可调与粒度精准控制

排料口通过液压或机械调节装置实现无级调节，操作人员可根据下游工序需求灵活设定出料规格。XPC100×150排料粒度范围6-38mm，满足粗碎到中碎不同要求。如需更细出料，可串联对辊破碎机进行二级细碎。

四、选型参数与技术规格

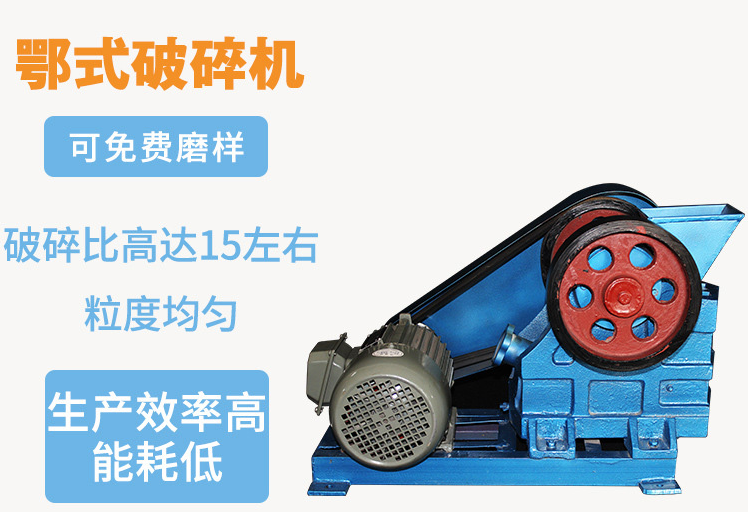

                                     XPC系列颚式破碎机实际运行状态

五、实验颚式破碎机（EP系列）——实验室样品制备的专业之选

差异化定位

在高校科研和厂矿实验室场景中，EP系列凭借紧凑体积和精准粒度控制能力，成为矿石样品制备的首选设备：

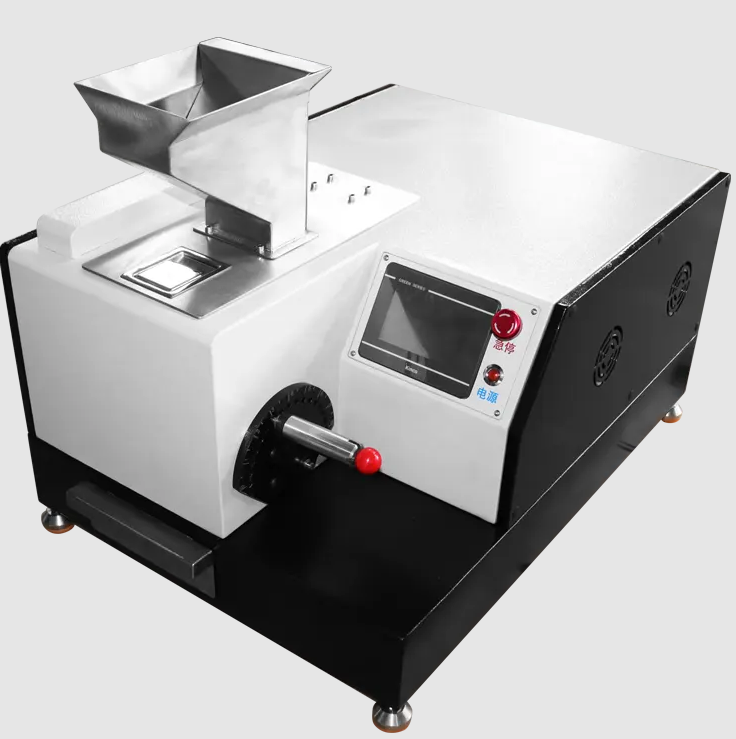

                                     EP系列实验颚式破碎机外观

• 入料粒度＜35mm，出料0.01-8mm连续可调，同时满足粗破和细破需求；

• 0.75kW低功率+220V家用电源供电，无需工业动力线路即可运行；

• 整机仅115kg，可灵活部署于实验台面。

适用物料与行业覆盖

可处理抗压强度≤320MPa的各类脆性物料，包括石灰石、电石、电石渣、页岩、玄武岩、河卵石、青石等。广泛应用于矿山、冶金、化工、建材、水利、交通及新能源等行业实验室，为粒度分析、化学成分检测及工艺研究提供标准化原料样品。

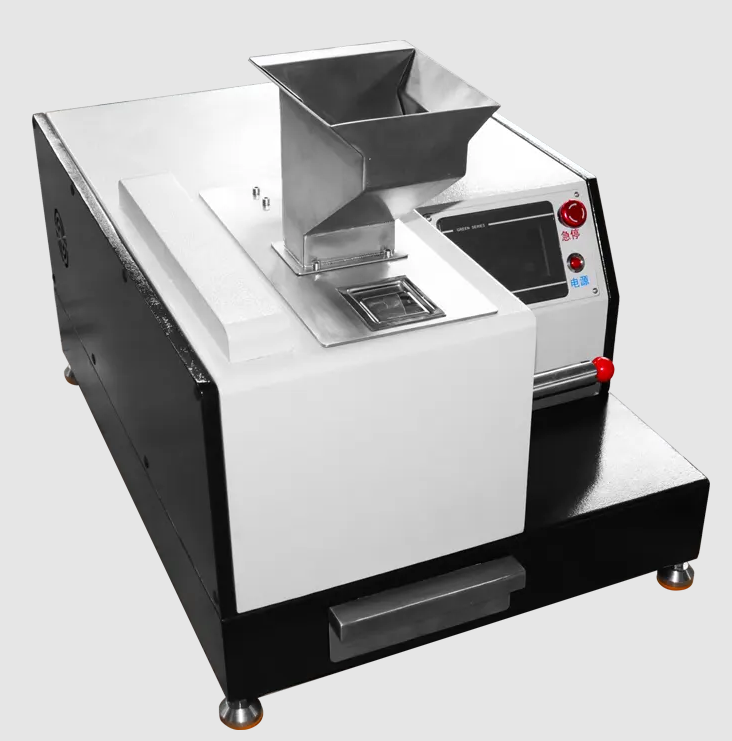

                                     实验颚式破碎机破碎腔与调节装置

六、应用场景与工艺集成

颚式破碎机在粉体加工生产线中通常作为第一道破碎工序，下游可连接：

典型行业应用：

• 水泥厂：破碎石灰石原料，从大块状态破碎至中等粒度；

• 火电厂脱硫：破碎石灰石制备脱硫剂；

• 电石厂：处理电石及电石渣，满足化工反应粒度要求；

• 金属矿山选矿：将原矿破碎至球磨机给料粒度，出料稳定性直接影响磨矿效率和能耗。

创未来机电破碎系列产品涵盖颚式破碎机、对辊破碎机、齿辊破碎机、不锈钢无尘粉碎机等多种机型，可根据物料硬度、含水量及目标粒度组合配置，构建从粗碎到细碎的完整破碎工艺链。

七、选型建议与维护要点

选型三维度评估

常见维护要点

• 衬板检查：齿形高度磨损超过原高度30%时及时更换，避免破碎效率下降和出料粒度超标；

• 轴承润滑：每运行2000小时补充润滑脂，保证高速重载工况下的润滑条件；

• V带张紧：保持规定范围张紧力——过松导致传动效率下降，过紧加速轴承磨损；

• 排料口固定：调节后锁紧固定装置，防止运行中因振动导致尺寸漂移。

结语

颚式破碎机以高破碎比、低能耗、耐磨耐用的核心优势，成为高硬度矿石初级破碎的第一道工序核心装备。XPC系列工业型与EP系列实验型覆盖从量产到研发的全场景需求，为矿山、冶金、建材、化工及实验室样品制备提供高效可靠的破碎解决方案。

了解更多产品信息或获取选型建议，欢迎联系湖南创未来机电设备制造有限公司。
