真空管式炉选型指南：从气氛控制到温场均匀性的实验室高温工艺要点

样品在高温下氧化变色、被炉衬材料污染，或者同一批次实验之间结果对不上，很多时候不是配方出了问题，而是炉内气氛与温场没有控制住。真空管式炉把样品放进一根可以抽真空、也可以通保护气的炉管里，让高温反应与外界空气隔开，常用于材料烧结、退火、还原、碳化和气相沉积等实验。决定它好不好用的，往往不是标称最高温度，而是炉管材质与温度上限的匹配、真空与气路系统的能力，以及恒温区里真实的温度分布。

哪些高温工艺适合用真空管式炉

真空管式炉的价值集中在需要把气氛当成工艺变量来控制的高温过程：金属粉末与陶瓷坯体的真空烧结、氧化物在氢气或惰性气体中的还原、合金与玻璃的退火、电池正极材料的焙烧、催化剂的高温活化，以及需要在管式反应区完成的气固反应与化学气相沉积。与箱式炉相比，它把样品限制在一根相对封闭的炉管内，气氛置换效率高、气体消耗小，从真空到微正压的切换也更连续。

但它的边界同样清楚：管径决定了装样量与样品尺寸，石英管在高温下强度下降，刚玉管的抗热震能力有限，金属炉管在氧化性气氛中又受到限制。这些限制往往比最高温度更影响实际使用。若工艺需要在真空或特定气氛下长期稳定运行，可以先了解真空管式炉的结构与配置方式，再对照自身工艺逐项确认。

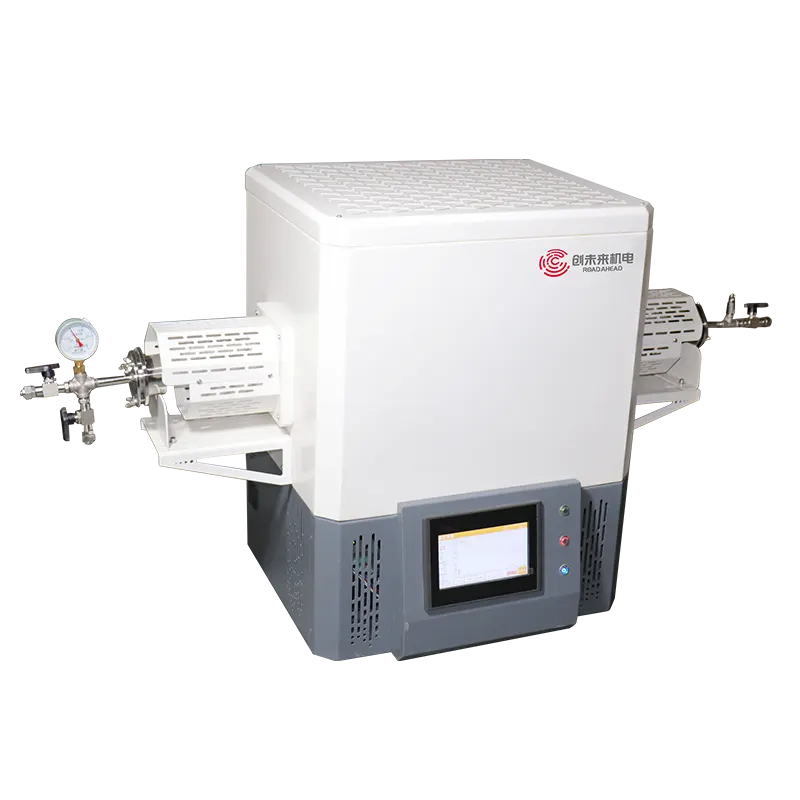

结构组成与热量、气氛的传递路径

炉膛、加热元件与保温结构

真空管式炉多采用电阻加热，加热元件沿炉管轴向布置在炉膛内壁四周，热量以辐射为主、传导与对流为辅传给炉管，再由炉管传给样品。加热元件的类型与允许温度区间直接相关：电阻丝适合中低温段，硅碳棒与硅钼棒可以覆盖更高温区，但后者对气氛和升降温速度更敏感。保温层的作用不只是省电，它决定了升温阶段的热惯性，也影响炉膛径向的温度梯度。

多温区结构是这一思路的延伸。把炉体分成两段或三段独立控温，可以让恒温区更长、边缘温差更小，适合长样品或需要温度梯度的实验。单温区机型结构简单、成本低，但恒温区相对较短，样品摆放位置对结果的影响更明显。

炉管与密封法兰：气氛隔离的关键界面

炉管既是样品的承载容器，也是气氛的边界。石英管透明、升降温快、便于观察，但在高温下强度下降，与某些碱金属、氟化物接触时容易受侵蚀；刚玉管耐温更高、化学稳定性更好，但抗热震性差，升温速率需要收敛；金属炉管强度好、可做到较大口径，适合真空或还原条件，通常需要水冷法兰配合。选哪一种，取决于温度、气氛、样品成分和使用频率，而不是单看耐温上限。

两端法兰承担密封、进出气、抽真空、测温与取样等多种功能。密封圈材质、法兰是否水冷、炉管的热膨胀如何释放，都会影响长期使用的可靠性。炉管如果被刚性夹持，升温时膨胀受限，容易产生应力甚至开裂；让一端保留适度自由度，是常见做法。

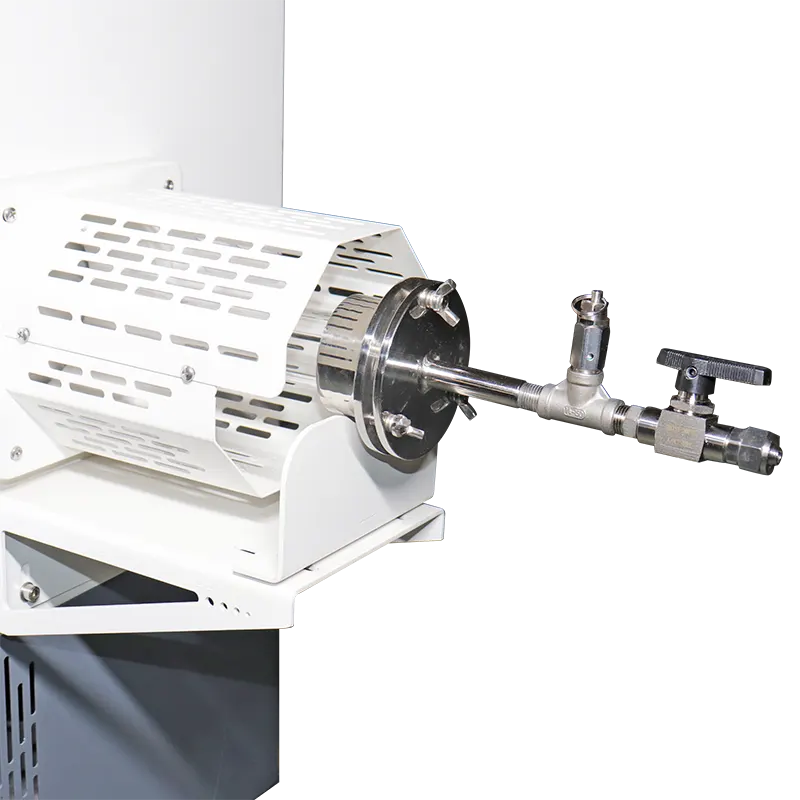

真空系统、气路与尾气处理

真空侧通常由机械泵起步，需要更高真空时再配置分子泵或扩散泵，中间用阀门、真空计与管路连接。这里容易出现一个误区：把真空计读数当作炉内氧含量的直接指标。实际氧含量还受泄漏率、管壁与样品吸附的水气、管路放气以及操作顺序影响，抽到某个数值并不代表置换已经彻底。

气氛侧由气瓶、减压阀、流量计、混气装置与阀门组成。通保护气时保持微正压是常规做法，既能防止外界空气倒吸，也避免真空系统与气路互相干扰。当工艺中有粘结剂分解、金属挥发或粉体扬尘时，尾气端需要做过滤或冷凝处理，否则污染物会进入真空泵，既影响抽速也缩短维护周期。

温场均匀性、控温精度与升降温速率的影响

恒温区是选型时最容易被忽略的参数。标称温度指炉子能达到的温度，恒温区指温差被控制在一定范围内的那段长度。样品若放在恒温区之外，实际经历的温度可能比设定值低不少，烧结密度、晶粒尺寸和相组成都会随之偏移。布置样品前先确认恒温区的位置与长度，比反复调整保温时间更有效。

控温精度则取决于热电偶的位置与响应速度。热电偶测的是它所在位置的温度，如果离样品较远，显示曲线会明显滞后于样品真实温度，升温阶段尤其明显。对于放热或吸热反应明显的体系，这种滞后会掩盖真实的温度变化。

升温与降温速率同样是工艺参数。升温过快，坯体内部与表面产生温差，容易开裂或造成密度不均；降温过快，则可能在材料内部留下热应力，或跳过某些希望出现的相变。把升降温曲线当作配方的一部分来设置，并配合多段程序控温，通常比一味追求实验节奏更有价值。

炉管与加热元件怎么选

表格只能给出方向，具体到某一种物料，还需结合样品成分、目标温度、气氛种类、升降温速率以及使用频次来判断。最容易出问题的情况，是照着温度上限选管材，却忽略了气氛与样品之间的化学作用：炉管被侵蚀之后，样品成分随之改变，实验数据自然难以重复。

真空度与气体纯度：数字之外的氧含量

很多工艺问题表面看是炉子抽不干净，实际原因分布很广。密封圈老化、法兰螺栓受力不均、炉管端面有划痕，都会造成缓慢泄漏；炉管与保温材料在首次使用或长期暴露空气后会吸附水分，升温时释放出来，抬高了炉内氧分压；气瓶气体本身的纯度、管路的置换时间、进出气流量是否匹配，也都会影响最终结果。

因此在需要低氧环境的工艺里，通常要综合考虑几件事：气体纯度等级、抽真空与充气交替置换的次数、微正压的维持方式，以及升温阶段是否先进行低温预抽或惰性气体吹扫。对氧含量敏感的样品，还应避免在高温下直接开炉取样，待温度降至安全区间再操作。

工艺参数设定与操作要点

同一台真空管式炉，操作方式不同，结果可能完全不一样。以下方面属于日常使用中最值得规范的内容：

• 装样量控制在合理范围，样品不要紧贴炉管壁，必要时用坩埚或垫片隔离，避免样品与炉管直接反应。
• 装样前检查炉管是否清洁，残留的上一炉物料可能在升温时挥发并污染本次样品。
• 先抽真空再通保护气，必要时重复置换两到三次，再用微正压维持气氛。
• 升降温速率按材料和炉管材质设定，刚玉管与大口径炉管不宜快速升降温。
• 控制气体流量，流量过小难以带走挥发物，过大会造成炉内温度分布不均和样品飞散。
• 热电偶位置固定并定期校验，超温报警、断电保护与水冷监测在长时间实验中不可省略。

这些做法不增加采购成本，却直接决定实验是否可重复。很多所谓设备不稳定的问题，追根究底是操作顺序和参数设定不一致造成的。

从工艺倒推配置：选型时可以逐项确认的内容

先确定工艺边界

明确最高使用温度、是否长期在真空下工作、气氛是惰性、还原还是含氧、样品是否含有易挥发或腐蚀性成分。这些条件决定炉管与加热元件的可选范围，也决定是否需要尾气处理和水冷结构。

再确定温区与恒温区

小样品用单温区机型往往够用；样品较长或需要梯度时，多温区更容易获得稳定结果。恒温区长度应大于样品区有效长度，并留出一定余量。

炉管口径与长度

口径关系到装样量与操作便利，也影响升温速度和气氛置换效率；长度影响恒温区与炉体尺寸。口径越大，密封与均匀加热的难度越高，通常需要更大的功率和更好的保温。

真空与气路配置

根据目标真空度选择泵组，根据工艺气氛选择阀门与流量控制方式，并预留置换、排气与取样接口。如果将来可能提高要求，法兰规格与接口数量最好一次留足。

控制与安全配置

程序控温段数、超温保护、断偶报警、水冷与压力监测，属于使用一段时间后才知道重要的部分。采购阶段把这些确认清楚，比后期改造更省事。

几个常见现象的排查思路

样品表面发黑或出现杂相

先排查气氛置换是否充分、气瓶纯度与管路是否漏气，再检查炉管是否被前一炉物料污染，最后考虑样品与坩埚、垫片之间是否发生反应。

真空度难以达到设定值

按密封件、法兰受力、炉管端面、管路与阀门的顺序排查，同时区分是泄漏还是放气：持续抽真空后数值缓慢回升，多半是放气或微漏。

显示温度与样品实际温度不一致

检查热电偶是否偏离恒温区、是否被炉管遮挡，必要时用第二支热电偶比对。控温曲线滞后明显时，应优先调整热电偶位置，而不是盲目修改程序。
