用静态管式炉做煅烧实验时，几克样品常常能得到理想结果；可一旦处理量升到公斤级，或改用连续进料，同一条温度曲线往往做出不同的产品：上层物料已经过烧，下层还没反应完全，出炉后夹着硬块，筛分时才发现粒度分布已经偏离目标。这类现象在正极材料前驱体、催化剂载体、稀土氧化物、金属粉末还原等粉体热处理中反复出现，根源大多指向同一个问题——料层是静止的。旋转管式炉正是为解决静止料层带来的传热与传质不均而设计的一类连续式热处理设备，它把“堆着不动”的粉体变成不断翻动并向前输送的物料流。
静止料层带来的三个典型问题
传热不均。炉管把热量传给物料，主要依靠辐射和管壁接触传导，而粉体的导热系数普遍不高，料层越厚，表层与底层的温差就越大。静态放置时，底层物料实际上是靠表层“焖”热的，升温明显滞后，化学反应自然滞后。当工艺要求快速升温、或者反应只在很窄的温度区间内进行时，这种滞后很难靠延长保温时间来弥补，因为表面已经过烧了。
气氛接触不充分。煅烧、还原、脱碳等过程往往会释放气体，同时又需要通入保护气或反应气维持气氛。料层静止时，自产气体从颗粒间隙向上逸出，把外来气氛挡在料层之外，底部物料长期处在自产气氛中，氧含量、氢分压、水蒸气分压都跟表层不一样。结果是同一批料里，不同位置的粉体其实经历了不同的反应条件。
结块与粘壁。局部过烧会让相邻颗粒之间形成烧结颈，料层被压实，气体更难通过；某些含锂、含钠或含有机组分的物料在升温段软化甚至出现液相，直接粘在炉管内壁上。清理困难只是表面问题，粘壁物会持续处于高温环境，成为下一批物料的污染源，也让温场更难预测。
旋转管式炉的工作原理与结构组成
旋转管式炉的基本形态是一根倾斜安装、由驱动装置带动低速旋转的炉管，粉体从高端进入，在管内被不断带起、抛落、向前推进，从低端出料。物料在运动过程中反复翻滚，颗粒与气氛、颗粒与热壁之间的接触不断更新，料层始终维持在较薄的状态。设备由旋转管式炉的炉管与旋转机构、加热与保温系统、进出料系统、气氛与密封系统、尾气处理和控制系统组成，每一部分都会影响最终热处理效果。
炉管与旋转驱动

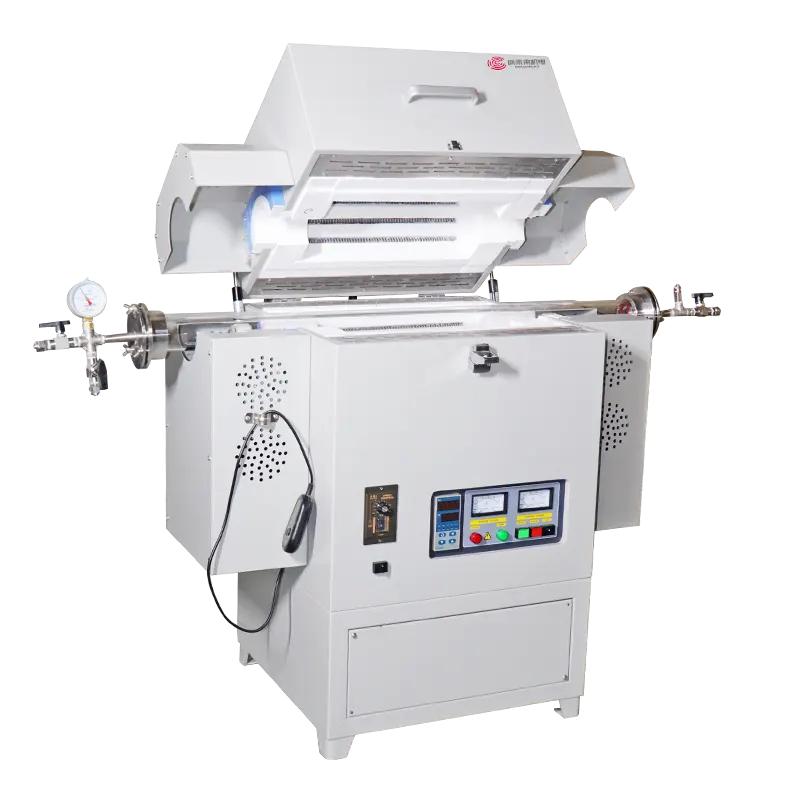

炉管材质首先取决于工作温度和气氛。石英玻璃管透明、便于观察，适合中低温且气氛洁净的工况；刚玉等陶瓷管耐温更高、化学惰性较好，但抗热震能力有限；金属合金管强度高、导热快，适合还原性或惰性气氛下的中高温连续生产，不过在含氧或腐蚀性气氛中需谨慎评估。旋转驱动通过托轮、齿圈或链轮带动炉管，转速通常可在较宽范围内调节。管径、倾角、转速以及管内是否设置抄板或螺旋内构件，共同决定物料在管内的运动形态、轴向输送速度和填充率，也间接决定停留时间的一致性。粘性大的物料需要更强的翻动和更可靠的清壁手段，流动性好的细粉则要避免被气流带走。
加热方式与温区划分
加热以电加热为主，发热元件的形式与最高工作温度、气氛腐蚀性直接相关。沿炉管轴向通常划分多个独立控温的温区，用来形成升温段、保温段和降温段，使物料在通过炉管的过程中走完一条完整的温度曲线。温区数量和各段长度比例要根据物料的反应动力学来定：反应速率对温度敏感的材料，需要更细的温区划分和更平稳的过渡；单纯脱除水分或结晶水的场合，温区可以相对简化。炉管是旋转件，测温点如何布置、如何避免静态测温与物料实际温度之间的偏差，也是设计中需要认真处理的问题。
进出料方式与气氛密封
连续式设备一般在进料端配置螺旋给料机、振动给料机或星型给料阀，把粉体稳定送入炉管；出料端通过出料罩、收集罐或气固分离装置完成收集，必要时加一段冷却区，避免高温出料接触空气后二次氧化。真正棘手的地方在动静结合处：炉管在转，进出料罩和管路是静止的，两者之间必须既允许旋转、又保持气密。常见做法包括机械密封、填料密封、磁流体密封以及带气幕保护的组合结构。密封可靠性直接决定炉内氧含量能否稳定控制，也关系到氢气等可燃气氛使用时的安全，这一部分的设计水平往往比温区数量更能体现设备能力。
真正决定煅烧效果的几个参数
选型时，很多问题最后都会落到几个可调参数上。理解它们之间的耦合关系，比记住某一组“推荐值”更有用。
转速与炉管倾角
转速提高，物料被带起、抛落的频率增加，翻动更充分，同时轴向输送速度也会加快，停留时间随之缩短。转速过低，物料接近堆积状态，动态煅烧的优势就打折扣；转速过高，细粉容易被扬起并随气流进入尾气系统，造成收率下降和管路堵塞，炉管与抄板的磨损也会加快。倾角的作用类似：倾角大，物料前进快、料层薄；倾角小，停留时间长、填充率上升。转速与倾角通常需要配合调整，在翻动充分和停留时间足够之间找到平衡点，具体数值需结合物料堆密度、粒径分布和目标处理量通过试运行确定。
进料速率与停留时间
连续式设备的产量和反应完全度，本质上是同一个变量的两个侧面。进料速率提高，单位时间内炉管内的物料量增加，填充率上升，料层变厚，传热和气氛接触条件都会变差，停留时间也会缩短，反应可能来不及走完；进料过慢虽然反应充分，但单位能耗上升，设备能力得不到发挥。合理的做法是先根据物料所需的反应时间确定停留时间，再结合炉管有效容积和允许的填充率反推进料速率，最后用实际产品指标去验证。粉体的堆密度在反应前后可能变化明显，计算时不能只用原料数据。
温度曲线与温区设置
升温速率影响晶粒生长和相变路径，对纳米粉体和催化剂载体尤其敏感；保温段的温度均匀性和停留时间决定反应是否完全；降温段常被忽略，但对某些材料而言，冷却过程中的氧化、相变或表面重构同样会改变产品性能。多温区设备的价值就在于可以把三个阶段分开控制，而不是让物料被动地跟着一条固定的温度分布走。设置温区时，应结合物料的差热行为确定关键温度点，避免把热电偶测到的炉膛温度直接当作物料温度使用。
气氛种类、流量与露点
气氛既是反应物，也是保护介质。氮气、氩气常用于惰性保护，氢气或氢氮混合气用于还原，水蒸气有时用来调节氧化气氛，空气则用于氧化煅烧。流量并非越大越好：流量过小，自产气体排不净，局部气氛失控；流量过大，细粉夹带增加，能耗上升，还可能把物料吹向出料端造成停留时间缩短。气体露点和氧含量是需要实测的指标，对金属粉还原和水敏性材料来说，微量水分就可能显著改变反应结果。排气点应设在产气量最大的区段之后。
不同物料要匹配不同的设备形态
旋转管式炉不是通用答案，它更适合那些对均匀性、连续性和气氛控制有明确要求的粉体热处理。判断是否适用，可以先看物料在高温下会不会软化、粘壁，再看反应是否需要气体参与或排出，最后看产量是否已经大到间歇式设备难以稳定复现的程度。
| 物料类型 | 主要诉求 | 设备关注点 |
|---|---|---|
| 正极材料前驱体及成品粉体 | 气氛均匀、避免局部过烧 | 氧含量控制、温区划分、出料密封 |
| 催化剂及载体 | 保持比表面与活性组分分散 | 升温速率、水蒸气分压、排气位置 |
| 稀土氧化物、发光粉体 | 相组成一致、批次重复性好 | 停留时间一致性、转速稳定性 |
| 金属粉末还原 | 还原充分、避免二次氧化 | 氢分压、冷却段气氛、出料温度 |
| 含挥发分或易软化物料 | 防止粘壁、结拱与堵管 | 炉管内壁状态、抄板形式、清管便利性 |
选型时需要逐项确认的问题
向厂家询价之前，把这些信息整理清楚，可以省掉大量反复沟通，也能避免买回来的设备只能处理“理想样品”。
- 最高工作温度与常用温度。两者往往相差很大，炉管和发热元件的选择应以长期常用温度为准，而不是只盯最高值。
- 气氛类型与纯度要求。是否需要氢气等可燃气体，直接关系到密封形式、防爆设计和安全联锁的配置。
- 处理量。连续式按每小时进料量考虑，间歇式按每批装料量考虑，同时留出合理的操作弹性。
- 物料基本物性。粒径分布、堆密度、休止角、含水率、是否粘壁、是否有腐蚀性，这些数据决定炉管材质、内构件形式和转速范围。
- 目标产物指标。粒度、比表面、相组成、氧含量或残碳量，是验证工艺是否达到要求的最终依据。
- 出料方式与冷却需求。高温物料是否需要在保护气氛下冷却，决定了出料段的结构复杂程度。
- 尾气成分与处理。反应产气是否可燃、有毒、有腐蚀性或含粉尘，需要配套相应的处理与监测。
运行与维护中的常见问题
- 升温降温速率过快。陶瓷炉管对热震敏感，急冷急热容易产生裂纹，应按厂家给出的曲线执行。
- 密封件老化被忽视。动静密封处的密封圈、填料属于易损件，应在日常点检中确认状态，而不是等到氧含量超标才排查。
- 热膨胀产生的轴向位移。炉管在高温下会伸长，安装时需预留膨胀空间，避免顶死造成变形或密封失效。
- 结壁物积累。定期检查炉管内壁，发现结壁应及时处理，否则会改变物料运动状态并逐渐影响温场。
- 粉尘进入尾气系统。细粉夹带不仅损失产品，还可能导致管路和阀门堵塞，必要时可先在工艺上做造粒或降低气流速度。
把工艺条件和物料数据整理清楚，再与设备方案逐项对照，通常比单纯比较温度上限和价格更有意义。对多数用户来说，先在小型设备上验证温度曲线和气氛条件，确认可行后再放大到连续式生产，是风险更低的路径。
关于湖南创未来机电设备有限公司
湖南创未来机电设备有限公司长期从事粉体处理与热处理设备的研发与制造，产品覆盖研磨、分散、混合、筛分以及烧结热处理等方向，可为实验室研发、中试和小批量生产提供设备与工艺配合。公司在设备定制方面积累了较多经验，能够根据用户的物料特性、温度要求、气氛条件和使用场地，对炉管材质、温区划分、进出料方式和密封形式进行调整，更多信息可查看关于创未来。
如果正在为粉体煅烧、还原或干燥环节选型，可以把物料信息、目标产物指标和预期处理量整理后与厂家沟通，由技术人员给出针对性方案建议，联系方式见联系方式页面。
