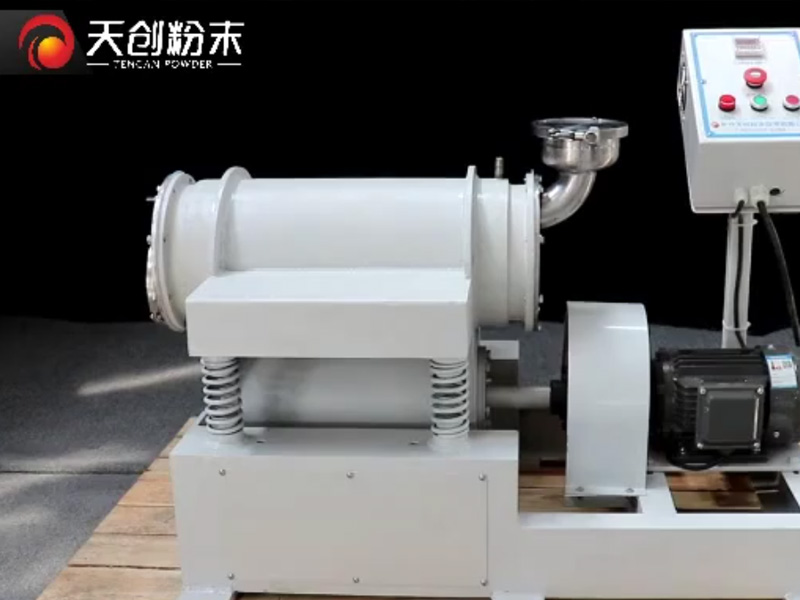

长沙南方钽铌有限责任公司：ZM-20 高密度钽粉轻型振动研磨应用
长沙南方钽铌有限责任公司的应用需求围绕轻型振动球磨机展开，物料与工况主要涉及钽粉。本案例重点讨论“高密度钽粉轻型振动研磨应用”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
围绕物料与工况，了解设备特点
按轻型规格配置批量
围绕原表标注的轻型规格选择磨筒容积，按装料比例核对实际物料量，保留介质运动所需空间。
干湿路线适配
可根据原料状态和后续工序选择干磨或湿磨，先确认物料与筒体、介质及密封条件的相容性。
多种接触材质方案
轻型规格表列出不锈钢、聚氨酯、尼龙、刚玉和氧化锆等磨筒材质，可按杂质限制与物料磨蚀性选择。
围绕研磨条件试验
通过介质材质、尺寸、配比与运行时间比较研磨表现；振动设置与辅助功能以具体设备配置为准。
03研磨效果
验证实际装料下的研磨表现
按目标批次安排代表性试磨，保持介质、装料与检测条件一致，比较粒度与物料状态。
细度与均匀性
比较研磨前后的粒度分布，并对同批不同位置取样，观察是否存在粗颗粒或分散不均。
回收与残留
记录出料回收情况，检查筒壁黏附及介质表面残留，评估干湿路线对样品回收的影响。
内衬与介质磨耗
检查磨筒和介质状态，针对敏感杂质开展检测，为材料选择和维护安排提供依据。
参数表中的出料细度范围与物料特性有关，实际结果应以匹配工况下的试磨检测确认。
04工作原理
磨筒振动与介质磨剥相配合

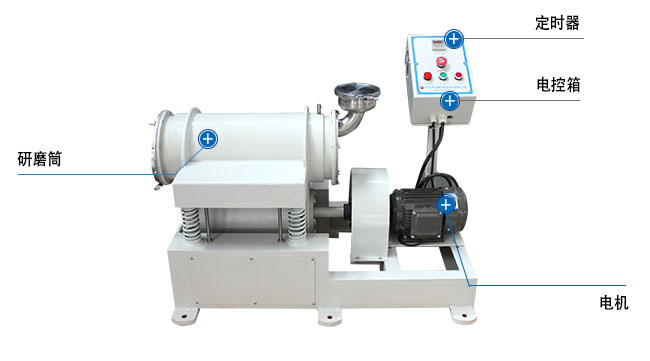

电机驱动激振器，使磨筒产生连续振动。介质在振动中自转并相对运动，对夹在其中的物料反复冲击和磨剥。
01
按规格准备装料
选择合适磨筒与介质，依据对应型号的装料要求准备物料，确认筒体固定与密封。
02
振动传递研磨作用
激振器使磨筒振动，内部介质反复接触物料，以冲击和磨剥作用逐步细化颗粒。
03
取样确定终点
按操作要求停机取样，依据粒度与状态检测判断研磨终点，再安排出料和清洁。
05结构细节
结构与使用细节
轻型磨筒规格
原表将 ZM-10L、15L、20L 标为轻型振动，其他实验规格在同表展示；选择时应明确具体型号。

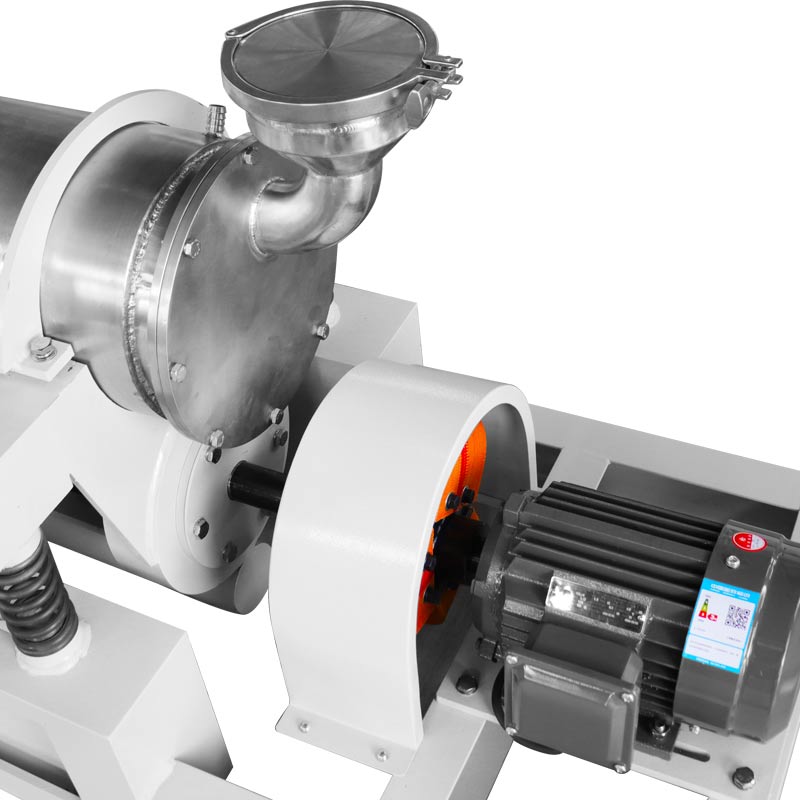

振动支承系统
机架、底架与弹簧支承磨筒振动，现场应按设备要求安排安装与周边空间，不能由轻型名称推断可随意摆放。
冷却与收集选项
夹套、筛分或收集装置需按物料工艺与具体型号确认，不能把系列可选功能视为全部规格标配。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 容积(L) | 装料量 | 电机功率(kw) | 进料粒度(mm) | 出料粒度(目) | 磨筒材质 | 备注 | 输入电源 |
|---|---|---|---|---|---|---|---|---|
| ZM-1L | 1 | 25% | 1.1 | ≤5 | 200-2000 (与物料特性有关) | 通用常规滚筒罐 | 实验振动 | 380V |
| ZM-2L | 2 | 25% | 1.1 | |||||
| ZM-3L | 3 | 25% | 1.1 | |||||
| ZM-5L | 5 | 25% | 1.1 | |||||
| ZM-10L | 10 | 25% | 1.5 | 不锈钢、聚氨酯、尼龙、 刚玉、氧化锆 |
轻型振动 | |||
| ZM-15L | 15 | 25% | 1.5 | |||||
| ZM-20L | 20 | 25% | 1.5 |
按实际物料体积选择轻型规格，并说明干湿路线、杂质限制与现场供电；与实验规格共表时，应确认所选型号的磨筒和附属配置。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。

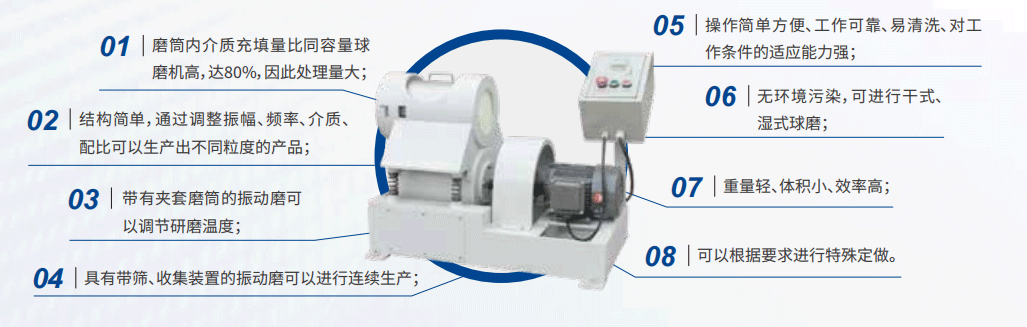

1、磨筒内介质充填量比同容量球磨机高，达80%，因此处理量大。 2、结构简单，通过调整振幅、频率、介质、配比可以生产出不同粒度的产品。 3、带有夹套磨筒的振动磨可以调节研磨温度。 4、具有带筛、收集装置的振动磨可以进行连续生产。 5、操作简单方便、工作可靠、易清洗、对工作条件的适应能力强。 6、可进行干式、湿式球磨。 7、重量轻、体积小、效率高。 8、可以根据要求进行特殊定做。
