01核心优势
围绕物料与工况，了解设备特点
双筒流程可匹配
原理描述支持上、下筒串联研磨，也可采用并联进出料方式；按目标细度、物料流量和停留过程选择具体流程。
球或棒介质研磨
通过钢球或钢棒的惯性运动对物料施加冲击和磨剥，介质形式与配比应结合进料和目标产品要求确认。
干湿与回路选择
原系列列出干法、湿法、开路和闭路粉磨路线，可结合给料、分级与收集系统组织工艺，具体配套另行核对。
维护围绕易损部件
选型阶段同时考虑衬板、介质与激振部件的检查和更换空间，使工艺方案与维护条件匹配。
03研磨效果
以物料与流程共同验证处理能力
双筒研磨应结合进出料流程和分级条件评价。处理能力、成品细度与停留过程相互关联，应在目标物料上进行验证。
成品粒度分布
使用明确单位的检测方法记录产品分布与粗颗粒比例，并确认结果符合后续工序要求。
进出料与回路状态
在稳定给料条件下记录实际进出料量、物料滞留与回料情况，评估串联或并联流程的适配性。
运行与磨耗表现
按工况记录振动、温升及衬板和介质磨耗，结合现场安装条件评估持续运行与维护安排。
处理能力应与物料、成品细度及回路条件一并确认，系列参数不能直接作为特定物料的产量保证。
04工作原理

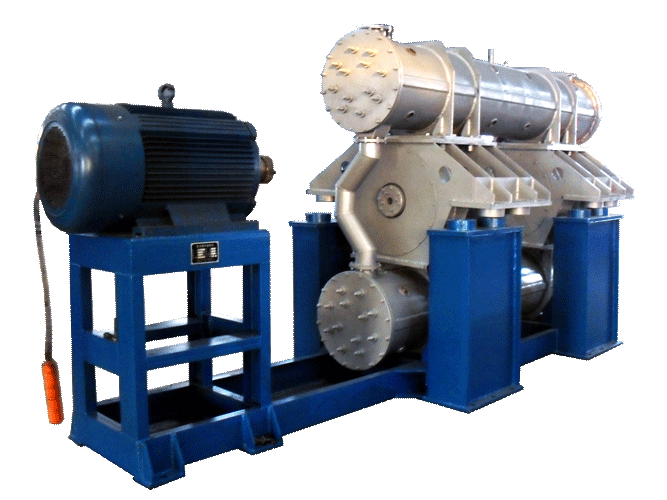

偏心激振驱动双磨筒研磨
电机经联轴器带动带偏心块的激振轴，使双圆筒作近似圆振动。筒内研磨介质翻转、自转并相互冲击，对物料形成粉磨作用。
确定双筒进料路线
串联时物料从上筒进入并流向下筒继续研磨；并联时物料分别进入上下筒，具体管路按方案设置。
振动激发介质作用
磨筒振动使钢球或钢棒产生惯性运动，物料在介质翻转、冲击与磨剥过程中逐步细化。
出料衔接后续回路
物料从对应出料口排出，再按工艺接入收集或分级系统；闭路方案需结合实际分级与回料设备。
05结构细节
结构与使用细节
双圆筒研磨结构
原列型号为2ZM系列，双筒提供串联或并联处理的流程条件；单进单出或多口进出料需在方案中明确。
激振轴与联轴器
偏心块激振轴通过联轴器与动力系统连接，安装和维护需要核对连接、支承及运动部件周边空间。
衬板与研磨介质
钢球或钢棒与衬板共同参与物料粉磨，介质及衬板选择应结合硬度、磨耗、杂质限制与更换条件。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 容积 (L) |
处理能力 (t/h) |
振幅 (mm) |
电机功率 (kw) |
振动频率 (次/分) |
整体重量 (t) |
进料粒度 (mm) |
出料粒度 (目) |
外形尺寸 (mm) |
粉磨方式 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2ZM-100 | 100 | 0.1-1.5 | 9-14 | 17-22 | 16.3 | 2.5 | 0-25 | 0.3-0.074 | 2612x1654x2054 | 干法湿法开路闭路 |
| 2ZM-200 | 200 | 0.2-3 | 9-14 | 22-37 | 16.3 | 4 | 2900x1884x2378 | |||
| 2ZM-400 | 400 | 0.5-5 | 8-11 | 45-55 | 16.3 | 6.6 | 3800x2350x2490 | |||
| 2ZM-800 | 800 | 1-10 | 7-9 | 55-75 | 16.3 | 11.5 | 4843x2956x2510 | |||
| 2ZM-1200 | 1200 | 1-16 | 7-9 | 75-90 | 16.3 | 14 | - |
请提供物料可磨性、进料分布、目标成品细度、希望达到的处理量及干湿路线；双筒流向、开闭路、分级收集和现场基础条件需一并确认。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
重型振动磨机是一种新型的高效制粉设备，有单筒式、双筒式和三筒式三种结构型式，其中双筒式振动磨运用范围最为广泛。振动磨是利用圆筒的高频振动，筒中的钢球或钢棒介质依靠惯性力冲击物料，介质冲击物料时的加速度可达10g-15g，因此具有结构紧凑、体积小、重量轻、能耗低、产量高、粉磨粒度集中、流程简化、操作简单、维修方便、衬板介质更换容易等优点，可广泛用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。
1、磨筒内介质充填量比同容量球磨机高，达80%，因此处理量大。 2、结构简单，通过调整振幅、频率、介质、配比可以生产出不同粒度的产品。 3、带有夹套磨筒的振动磨可以调节研磨温度。 4、具有带筛、收集装置的振动磨可以进行连续生产。 5、操作简单方便、工作可靠、易清洗、对工作条件的适应能力强。 6、，可进行干式、湿式球磨。 7、重量轻、体积小、效率高。 8、可以根据要求进行特殊定做。
