材料科学姑苏实验室：JM-50 聚氨酯内衬与升降翻桶
材料科学姑苏实验室的应用需求围绕电动升降搅拌球磨机展开，物料与工况主要涉及材料科研浆料。本案例重点讨论“聚氨酯内衬与升降翻桶”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。

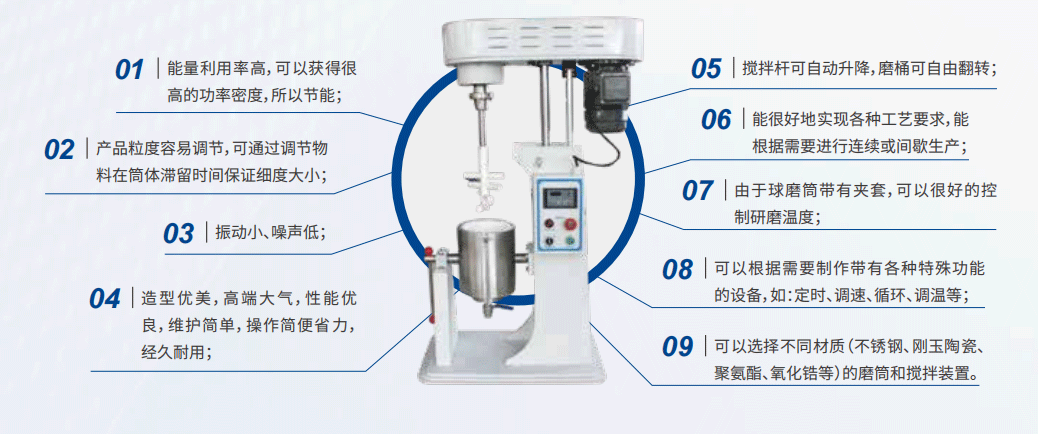

查看案例 ↗01核心优势
电动升降，装卸清洗省力便捷
电动升降，减少人工操作
电动控制搅拌系统升降，方便磨筒装卸、物料取放和设备清洁，为装料与换批留出操作空间；升降按停机后的操作条件进行。
搅拌细磨，兼顾分散
搅拌器驱动介质运动，通过碰撞、挤压和剪切作用处理物料，可围绕粉体细磨与浆料分散要求开展工艺比较。
变频调速，便于工艺优化
根据物料特性及研磨需求调整搅拌速度，适合工艺优化与实验放大；按各型号转速范围、介质和装料条件设置并记录参数。
辅助功能灵活配置
可根据型号与工艺要求配置冷却、循环和物料输送等辅助功能，结合流动性、温度敏感性与洁净度要求匹配磨筒材质。
03研磨效果
将研磨质量与换批操作一起验证
电动升降改善的是操作过程，目标细度仍由物料与研磨条件共同决定。试磨时可同时评估粒度、温度和换批清洁效果。
配方研磨表现
比较相同取样方法下的粒度分布和浆料状态，避免用单一运行时间推断所有配方的结果。
运行温度记录
记录研磨前后及过程中的温度变化；需要冷却时确认水套与冷却条件，再判断温敏物料的适用性。
换批残留检查
检查搅拌部件、筒壁和卸料部位的残留，并通过清洁后取样或目标成分检测评估交叉混入。
升降形式不等于细度保证，具体批次应经试磨确认，冷却与循环能力按选定配置核对。
04工作原理
升降用于操作，搅拌用于研磨
电动升降调整搅拌部件的工作位置；研磨时由主轴带动搅拌器旋转，驱动静置磨筒内的研磨介质对物料施加作用。
01
装料与工作位置确认
按规定加入物料和介质，在停机状态下完成升降定位与固定检查，确认搅拌部件与磨筒的工作关系。
02
介质运动完成细磨
启动后搅拌器推动介质相对运动，介质之间的挤压、碰撞与剪切作用使物料细化与分散。
03
停机取样与清洁
运行结束后待设备完全停止，按要求升起搅拌部件，进行取料、残留检查和下一批次准备。
05结构细节
结构与使用细节

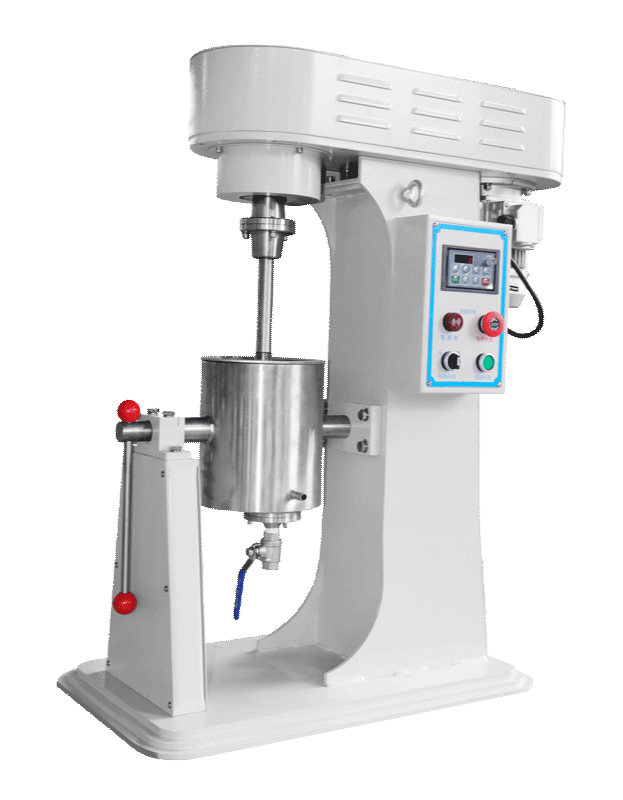

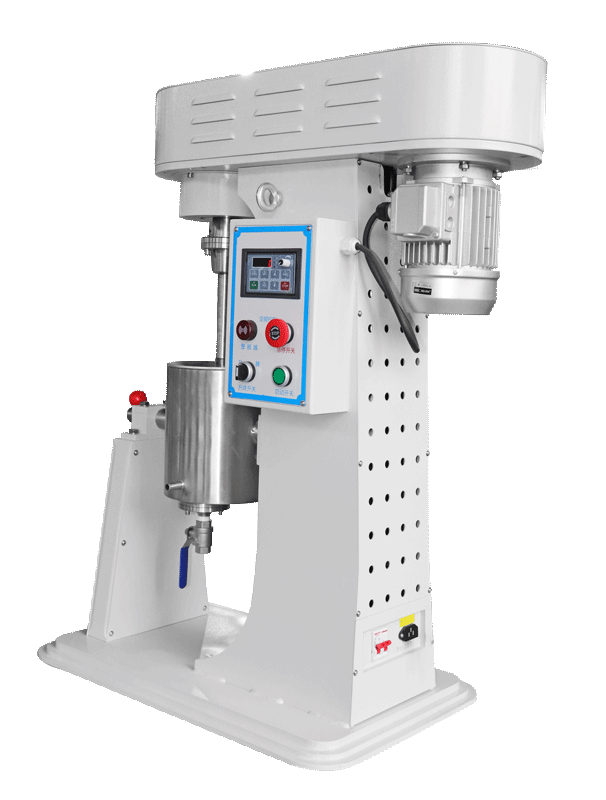

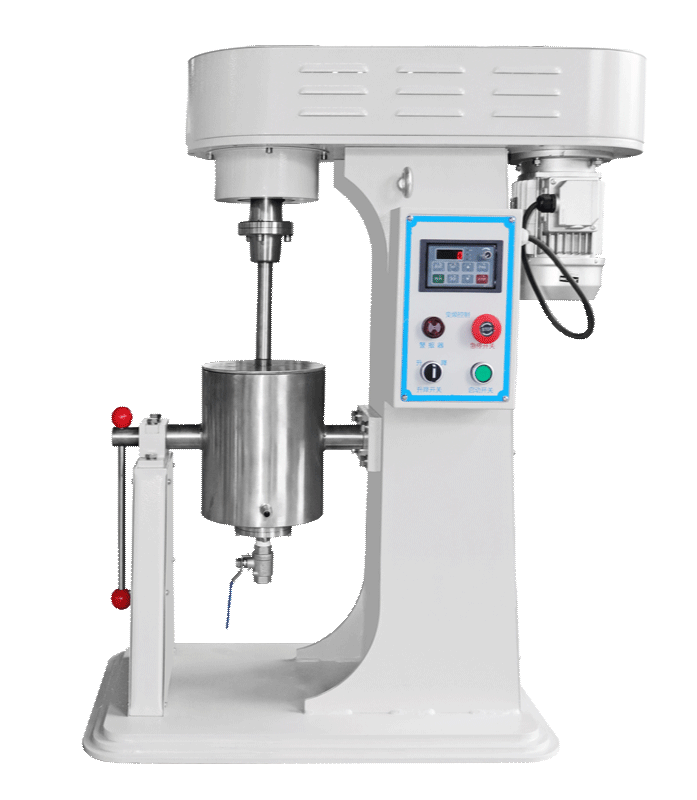

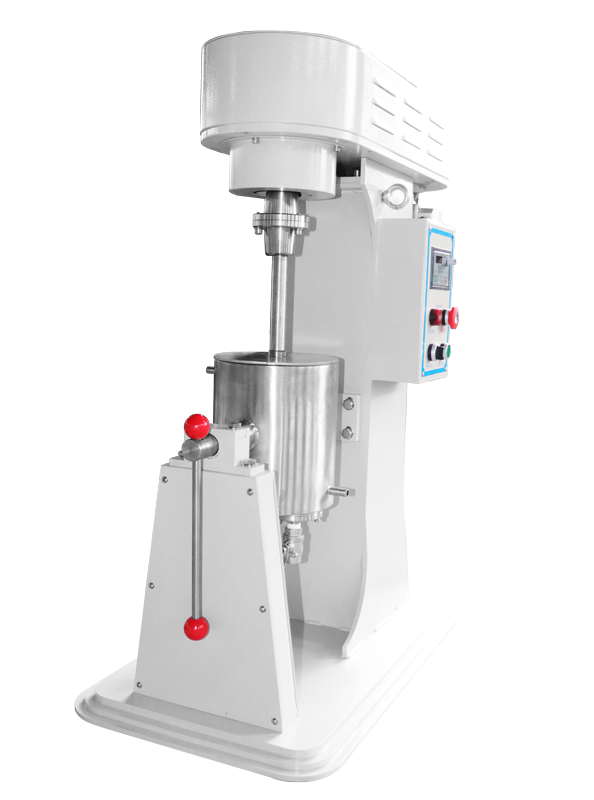

电动升降系统
电动控制搅拌装置升降，减少人工调节负担。原表列出的JM-5L至JM-30L五档电动升降规格，按实际型号核对行程及操作空间。
磨筒支撑与定位
支撑结构承托并定位研磨筒，便于装卸、研磨及日常维护；磨筒与搅拌部件的接触材质同步确认。
变频控制与动力配置
变频控制系统调节搅拌速度，电机功率、转速和电压随型号变化，现场按选定机型核对供电、承载及检修空间。

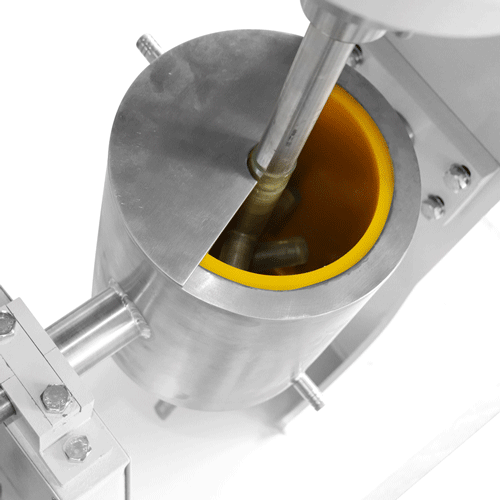

冷却夹套可选
夹套辅助带走研磨热量，减少温升影响。参数表区分带水套和不带水套的磨筒尺寸，配套冷却条件及循环装置按工艺确认。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 外形尺寸 (mm) |
变频转速 (r/min) |
设备重量 (KG) |
装料量 (L) |
电机功率 (KW) |
磨筒材质 (材料厚度) |
磨筒尺寸 (不带水套) |
磨筒尺寸 (带水套) |
出料阀 | 进料粒度 (mm) |
输送泵 (选配) |
| JM-1L手动升降 | 750X450X800 | 0~1400 | 29 | 0.35 | 0.37 | 不锈钢、碳钢 (约5mm) | Φ107*142 | Φ133*142 | 无 | ≤5 | 无 |
| 氧化锆、刚玉 (约10mm) | Φ128*138 | Φ168*143 | |||||||||
| 聚四氟、尼龙 (约10mm) | Φ115*160 | Φ144*165 | |||||||||
| 聚氨酯 (约6mm) | Φ114*165 | Φ132*165 | |||||||||
| JM-2L手动升降 | 750X450X800 | 0~1400 | 29 | 0.7 | 0.37 | 不锈钢、碳钢 (约5mm) | Φ132*180 | Φ122*180 | |||
| 氧化锆、刚玉 (约10mm) | Φ158*150 | Φ192*155 | |||||||||
| 聚四氟、尼龙 (约10mm) | Φ139*195 | Φ180*200 | |||||||||
| 聚氨酯 (约6mm) | Φ144*174 | Φ176*174 | |||||||||
| JM-3L手动升降 | 750X450X800 | 0~1400 | 29 | 1.05 | 0.37 | 不锈钢、碳钢 (约5mm) | Φ158*182 | Φ192*182 | |||
| 氧化锆、刚玉 (约10mm) | Φ159*205 | Φ192*208 | |||||||||
| 聚四氟、尼龙 (约10mm) | Φ159*228 | Φ192*235 | |||||||||
| 聚氨酯 (约7mm) | Φ158*210 | Φ192*215 | |||||||||
| JM-5L电动升降 | 850X450X980 | 0~560 | 106 | 1.75 | 0.75 | 不锈钢、碳钢 (约5mm) | Φ178*230 | Φ219*230 | |||
| 氧化锆、刚玉 (约8mm) | 待定 | Φ219*230 | |||||||||
| 聚四氟、尼龙 (约10mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约7mm) | Φ192*230 | Φ217*230 | |||||||||
| JM-10L电动升降 | 850X450X980 | 0~560 | 106 | 3.5 | 1.5 | 不锈钢、碳钢 (约5mm) | Φ217*310 | Φ245*310 | |||
| 氧化锆、刚玉 (约8mm) | 待定 | Φ273*280 | |||||||||
| 聚四氟、尼龙 (约8mm) | 待定 | Φ273*280 | |||||||||
| 聚氨酯 (约7mm) | Φ243*280 | Φ273*280 | |||||||||
| JM-15L电动升降 | 1020X480X1220 | 0~380 | 195 | 5.25 | 2.2 | 不锈钢、碳钢 (约6mm) | Φ243*385 | Φ325*355 | 6分 | ≤10 | 可选配 进料粒度≤1mm |
| 氧化锆、刚玉 (约10mm) | Φ273*345 | Φ325*340 | |||||||||
| 聚四氟、尼龙 (约10mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约10mm) | Φ273*340 | Φ325*340 | |||||||||
| JM-20L电动升降 | 1020X480X1220 | 0~380 | 195 | 7 | 2.2 | 不锈钢、碳钢 (约7mm) | 待定 | Φ325*385 | |||
| 氧化锆、刚玉 (约10mm) | Φ273*440 | Φ325*432 | |||||||||
| 聚四氟、尼龙 (约10mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约10mm) | Φ273*410 | Φ325*410 | |||||||||
| JM-30L电动升降 | 1180X510X1370 | 0~345 | 245 | 10.5 | 3 | 不锈钢、碳钢 (约5.5mm) | Φ323*420 | Φ372*420 | |||
| 氧化锆、刚玉 (约10mm) | Φ325*440 | Φ372*440 | |||||||||
| 聚四氟、尼龙 (约6mm) | Φ323*420 | Φ372*420 | |||||||||
| 聚氨酯 (约10mm) | Φ323*440 | Φ372*440 | |||||||||
| JM-50L无升降 | 1100X700X1700 | 0~145 | 340 | 17.5 | 4 | 不锈钢、碳钢 (约6mm) | Φ406*420 | Φ464*420 | 1.5寸 | ≤20 | 可选配 进料粒度≤2.5mm |
| 氧化锆、刚玉 (约10mm) | 待定 | Φ476*480 | |||||||||
| 聚四氟、尼龙 (约12mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约12mm) | Φ404*485 | Φ476*485 | |||||||||
| JM-100L无升降 | 1100X910X1900 | 0~145 | 590 | 35 | 7.5 | 不锈钢、碳钢 (约6mm) | 待定 | Φ540*600 | |||
| 氧化锆、刚玉 (约10mm) | 待定 | Φ560*620 | |||||||||
| 聚四氟、尼龙 (约15mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约15mm) | Φ496*620 | Φ560*620 | |||||||||
| JM-200L无升降 | 1400X1060X2200 | 0~145 | 790 | 70 | 11 | 不锈钢、碳钢 (约6mm) | 待定 | Φ640*830 | 可选配 进料粒度≤4.5mm |
||
| 氧化锆、刚玉 (约25mm) | 待定 | Φ695*850 | |||||||||
| 聚四氟、尼龙 (约15mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约15mm) | Φ600*830 | 待定 | |||||||||
| JM-300L无升降 | 1800X1200X2600 | 0~110 | 970 | 100 | 15 | 不锈钢、碳钢 (约5mm) | 待定 | Φ710*890 | 2寸 | ||
| 氧化锆、刚玉 (约25mm) | Φ740*890 | Φ800*890 | |||||||||
| 聚四氟、尼龙 (约20mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约20mm) | 待定 | Φ750*894 | |||||||||
| JM-500L无升降 | 2750X1400X3340 | 0~90 | 1730 | 170 | 18.5 | 不锈钢、碳钢 (约10mm) | Φ820*1010 | Φ916*1010 | 可选配 进料粒度≤8mm |
||
| 氧化锆、刚玉 (约25mm) | 待定 | Φ960*1022 | |||||||||
| 聚四氟、尼龙 (约20mm) | 待定 | 待定 | |||||||||
| 聚氨酯 (约20mm) | 待定 | Φ940*1022 |
优先说明单批实际物料量、换批频率、清洁要求与可用供电；原系列表中的手动升降及无升降规格不应作为电动升降配置选取。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
* 出料粒度：≤1 um (与物料特性有关系)； * 设备电压：JM-1L/JM-2L/JM-3L/JM-5L/JM-10L：220V/50HZ；JM-15L/JM-20L/JM-30L/JM-50L/JM-100L/JM-200L/JM-300L/JM-500L：380V/50HZ；
