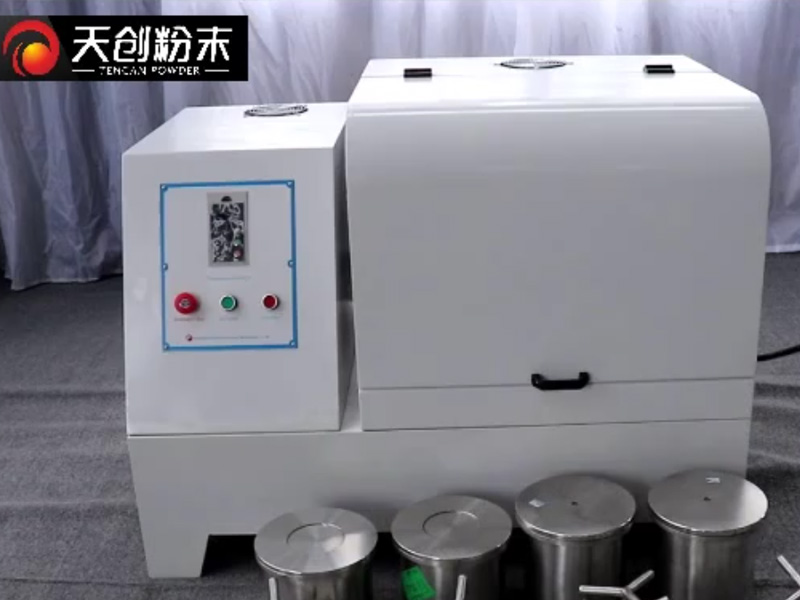

深圳麦捷微电子科技股份有限公司：XQM-20 多机集中控制方案
深圳麦捷微电子科技股份有限公司的应用需求围绕立式行星球磨机展开，物料与工况主要涉及电子材料。本案例重点讨论“多机集中控制方案”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势

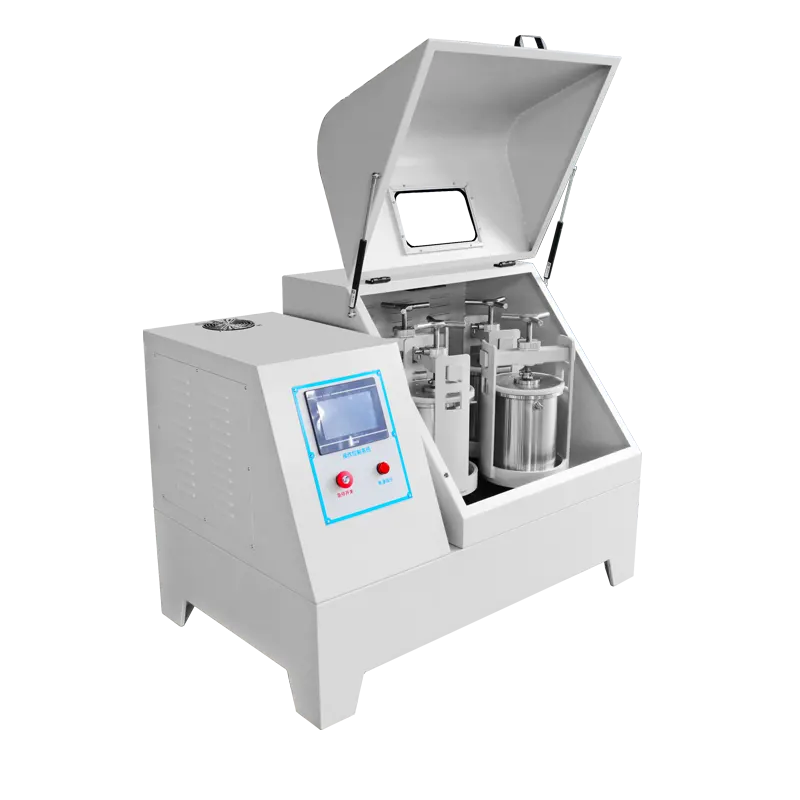

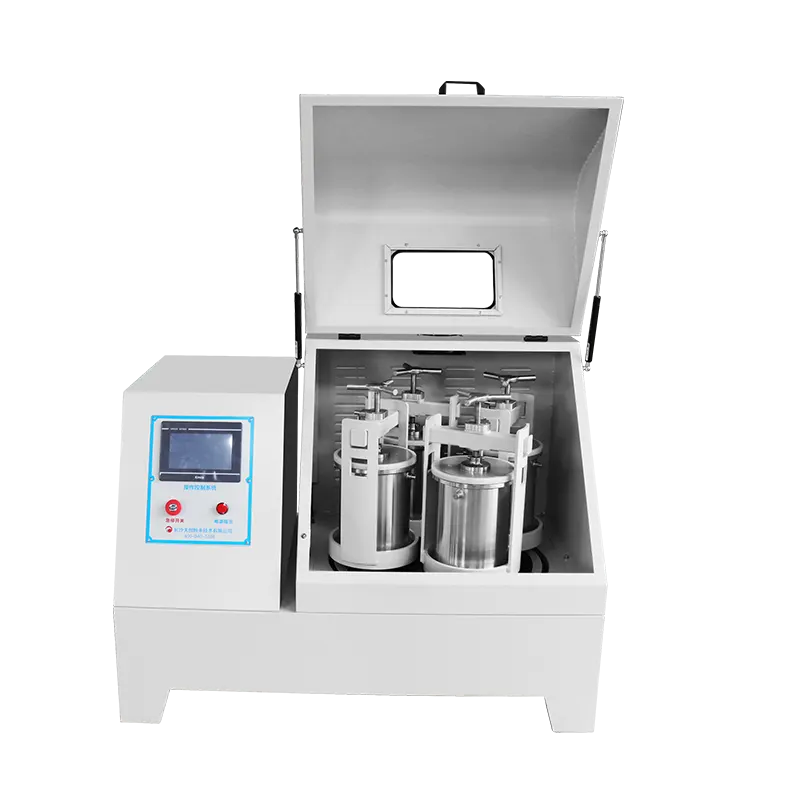

方形机架稳固，多规格满足不同需求
四罐同步处理，支持细磨、混合与配方对比。
纳米级精细研磨
具备高效精细研磨能力，研磨细度最低可达0.1μm；具体细度取决于物料特性与研磨工艺。
研磨方式可选
支持干磨与湿磨；真空或气氛保护研磨可按工艺需求选配相应磨罐与密封装置。
灵活触控系统
可按型号配置PLC触控系统，支持正反转、定时及断电记忆，便于设置与复用研磨工艺。
四工位同步研磨
满足多组微量样品的平行实验需求。
03研磨效果
从物料样品，看研磨方向
SAMPLE COMPARISON / 研磨样品对比
MATERIAL & PROCESS
荧光粉
研磨配置与参考工况

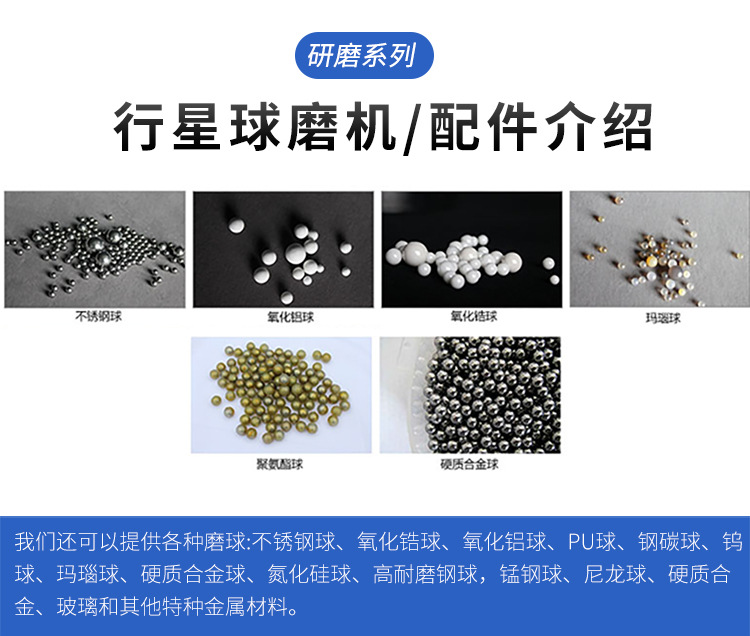

- 磨罐与磨球：刚玉罐 + 氧化锆球
- 参考工况：自转 500 r/min，研磨 2 h，正反转交替
- 不同物料需结合进料粒度、处理量与杂质要求评估。
您可以提供物料样品与目标粒度，由技术人员进一步确认试磨条件及检测需求。
样品图片与工况用于工艺选型参考，不代表本产品在所有物料上的实测结果。实际效果以您的样品试磨为准。

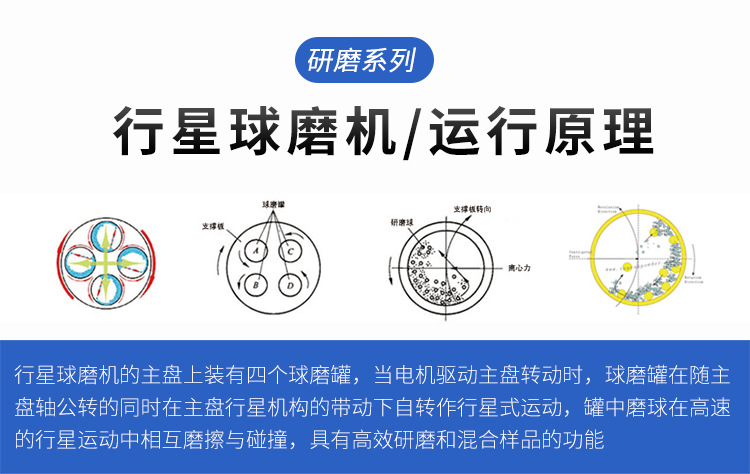

04工作原理
公转与自转，协同完成研磨

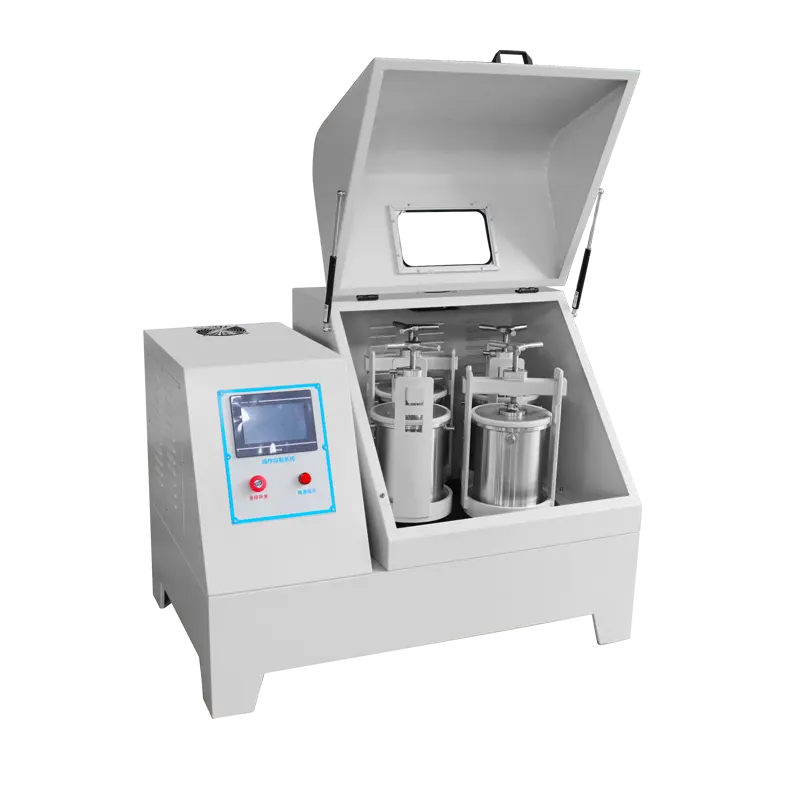

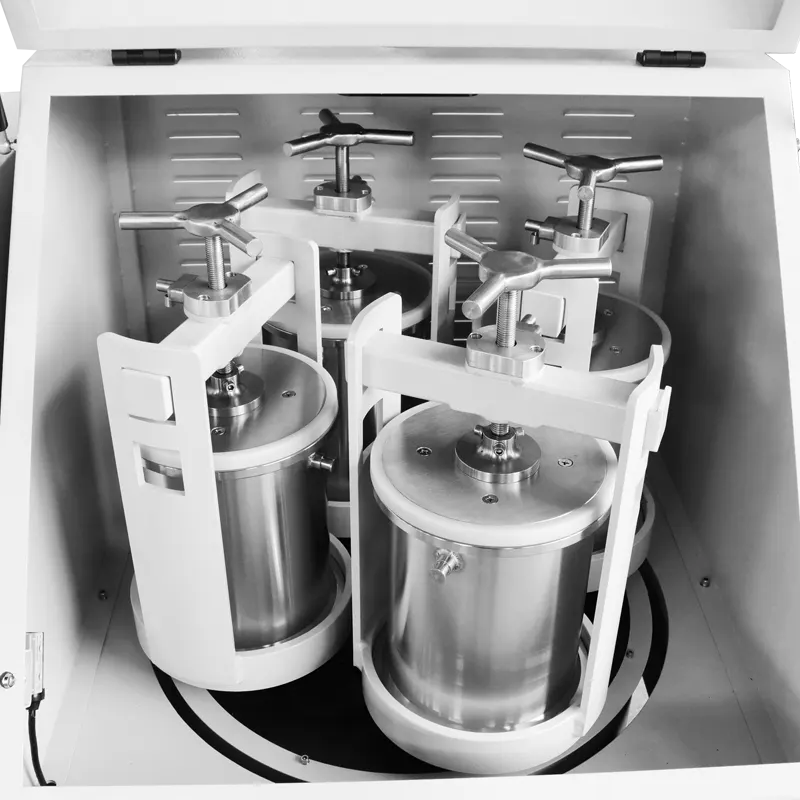

四罐工位与压紧结构实拍。转盘带动磨罐公转，磨罐同时绕自身轴旋转。
01
两种运动，形成复合轨迹
主转盘带动四只磨罐公转，磨罐同时反向自转，形成复合运动轨迹。
02
碰撞、摩擦与剪切
研磨球与物料、罐壁相互接触，完成粉碎与混合。
03
通过参数调整研磨过程
结合物料特性与目标粒度，调整转速、时间、球料比和磨罐材质，通过试磨确认工艺条件。
05结构细节
结构与使用细节

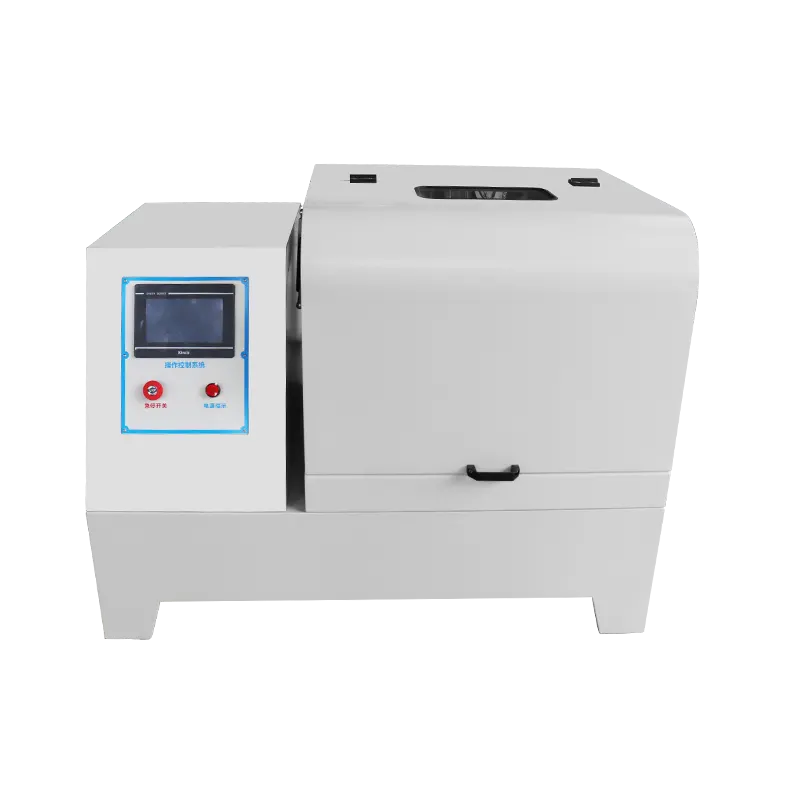

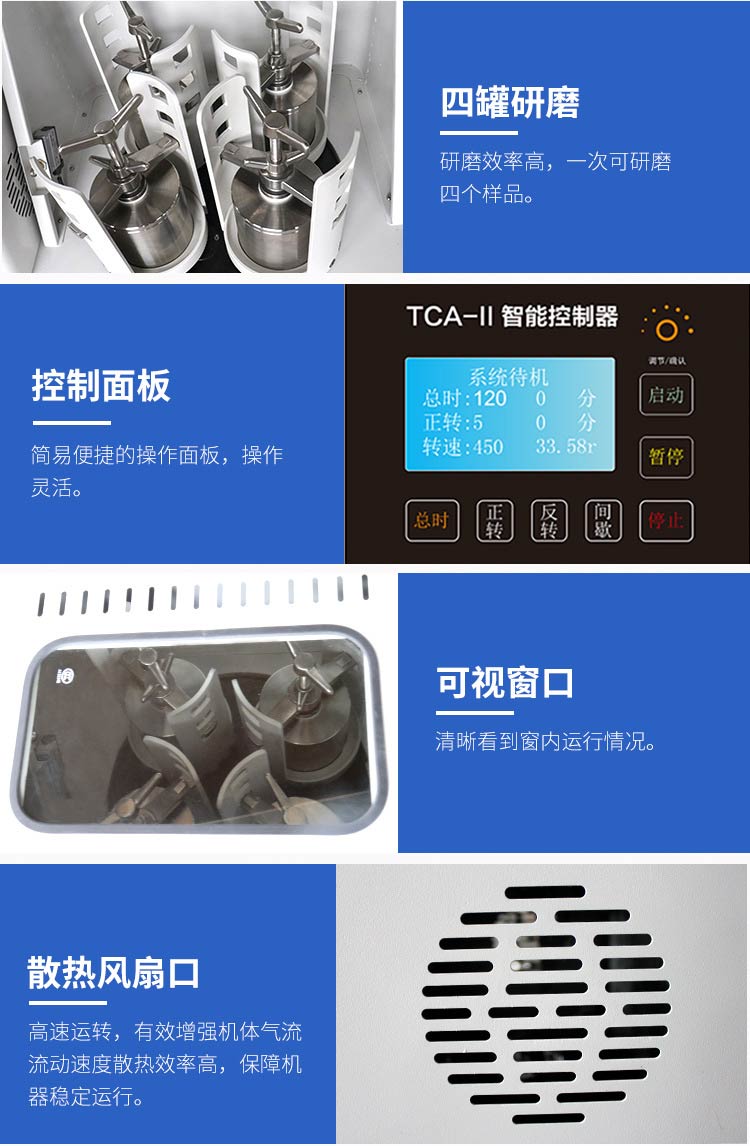

方形机身结构设计
兼顾设备外观、机身刚性与运行稳定性。

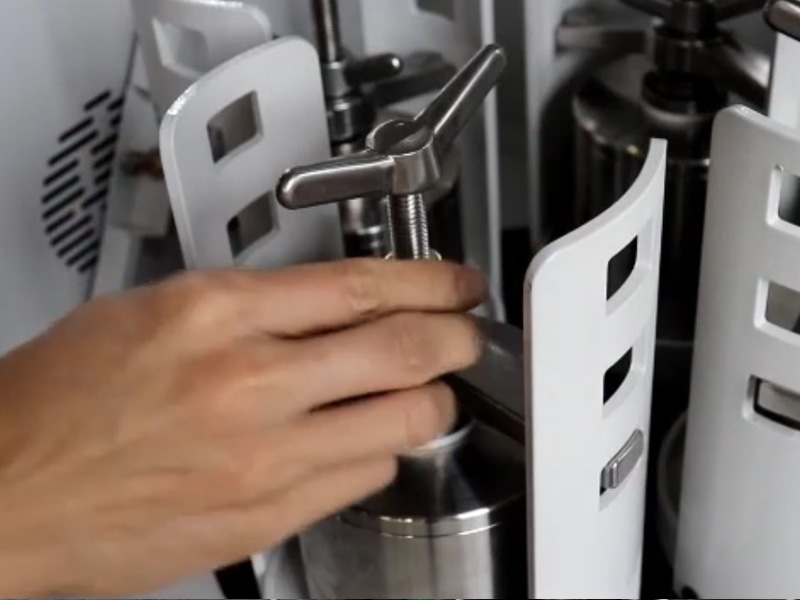

专用压紧装置
球磨罐固定便捷可靠，方便装卸。
可选微电脑触摸屏控制
PLC触控系统，支持正反转、定时及断电记忆。
特殊材质精密齿轮
传动精准，运行平稳安静。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 规格 | 规格分类 | 可配球磨罐规格 | 数量 | 可配真空罐规格 | 设备重量 (kg) |
设备体积 (mm) |
| XQM-0.4 | 0.4L | 实验款 | 25-100mL | 4只 | 可配50mL真空球磨罐 | 35 | 550x300x360 |
| XQM-1 | 1L | 实验款 | 50-500mL | 4只 | 可配50-250mL真空球磨罐 | 100 | 760×470×580 |
| XQM-2 | 2L | 实验款 | 50-500mL | 4只 | 可配50-250mL真空球磨罐 | 100 | 760×470×580 |
| XQM-4 | 4L | 实验款 | 250-1000mL | 4只 | 可配50-500mL真空球磨罐 | 100 | 760×470×580 |
| XQM-6 | 6L | 实验款 | 1-1.5L | 4只 | 可配50-1000mL真空球磨罐 | 100 | 760×470×580 |
| XQM-8 | 8L | 实验款 | 1-2L | 4只 | 可配1-1.5L真空球磨罐 | 168 | 900×600×640 |
| XQM-10 | 10L | 实验款 | 1-2.5L | 4只 | 可配1-2L真空球磨罐 | 168 | 900×600×640 |
| XQM-12 | 12L | 实验款 | 1-3L | 4只 | 可配1-2L真空球磨罐 | 168 | 900×600×640 |
| XQM-16 | 16L | 实验款 | 2-4L | 4只 | 可配1-3L真空球磨罐 | 203 | 950×600×710 |
| XQM-20 | 20L | 生产款 | 2-5L | 4只 | 可配2-4L真空球磨罐 | 392 | 1200×790×930 |
| XQM-40 | 40L | 生产款 | 5-10L | 4只 | 可配5L真空球磨罐 | 656 | 1400×880×1070 |
| XQM-60 | 60L | 生产款 | 10-15L | 4只 | 可配10L真空球磨罐 | 950 | 1600×1070×1250 |
| XQM-80 | 80L | 生产款 | 15-20L | 4只 | 可配15L真空球磨罐 | 1300 | 1750×1140×1330 |
| XQM-100 | 100L | 生产款 | 20-25L | 4只 | 可配20L真空球磨罐 | 1300 | 1800×1150×1140 |
| XQM-200 | 200L | 生产款 | 50L | 4只 | 可配25L真空球磨罐 | 2725 | 2670×1600×2804 |
运行及配套参数
| 型号 | 设备电源 | 电源接头 | 电机功率 (kW) |
调速方式 | 运行设定 总时间(min) |
正反交替运行 时间(min) |
行星盘转速 (rpm) |
磨罐转速 (rpm) |
转速比 | 噪声 (dB) |
| XQM-0.4 | 220V 50Hz | 单相 | 0.25kW | 变频调速 | 1-9999 | 1-999 | 0-435 | 0-870 | 1:2 | 58±5 |
| XQM-1 | 220V 50Hz | 单相 | 0.75kW | 变频调速 | 1-9999 | 1-999 | 0-405 | 0-810 | 1:2 | 60±5 |
| XQM-2 | 220V 50Hz | 单相 | 0.75kW | 变频调速 | 1-9999 | 1-999 | 0-405 | 0-810 | 1:2 | 60±5 |
| XQM-4 | 220V 50Hz | 单相 | 0.75kW | 变频调速 | 1-9999 | 1-999 | 0-405 | 0-810 | 1:2 | 60±5 |
| XQM-6 | 220V 50Hz | 单相 | 0.75kW | 变频调速 | 1-9999 | 1-999 | 0-335 | 0-670 | 1:2 | 60±5 |
| XQM-8 | 220V 50Hz | 单相 | 1.5kW | 变频调速 | 1-9999 | 1-999 | 0-290 | 0-580 | 1:2 | 60±5 |
| XQM-10 | 220V 50Hz | 单相 | 1.5kW | 变频调速 | 1-9999 | 1-999 | 0-290 | 0-580 | 1:2 | 60±5 |
| XQM-12 | 220V 50Hz | 单相 | 1.5kW | 变频调速 | 1-9999 | 1-999 | 0-290 | 0-580 | 1:2 | 60±5 |
| XQM-16 | 380V 50Hz | 三相 | 3kW | 变频调速 | 1-9999 | 1-999 | 0-255 | 0-510 | 1:2 | 65±5 |
| XQM-20 | 380V 50Hz | 三相 | 4kW | 触控屏 | 1-9999 | 1-999 | 0-215 | 0-430 | 1:2 | 65±5 |
| XQM-40 | 380V 50Hz | 三相 | 5.5kW | 触控屏 | 1-9999 | 1-999 | 0-195 | 0-390 | 1:2 | 68±5 |
| XQM-60 | 380V 50Hz | 三相 | 7.5kW | 触控屏 | 1-9999 | 1-999 | 0-174 | 0-260 | 1:1.5 | 68±5 |
| XQM-80 | 380V 50Hz | 三相 | 11kW | 触控屏 | 1-9999 | 1-999 | 0-161 | 0-242 | 1:1.5 | 68±5 |
| XQM-100 | 380V 50Hz | 三相 | 11kW | 触控屏 | 1-9999 | 1-999 | 0-161 | 0-242 | 1:1.5 | 68±5 |
| XQM-200 | 380V 50Hz | 三相 | 22kW | 触控屏 | 1-9999 | 1-999 | 0-143 | 0-215 | 1:1.5 | 68±5 |
沿用已审阅页面的选型顺序：物料、目标粒度、批次量、杂质控制与气氛要求；可见型号范围保持原页面。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
基本配置参数表
性能参数表

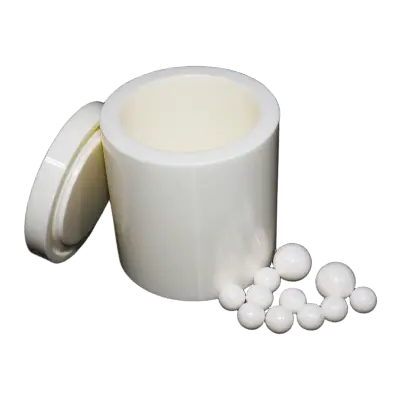

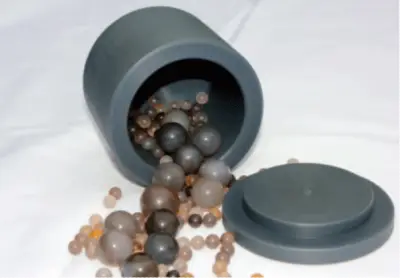

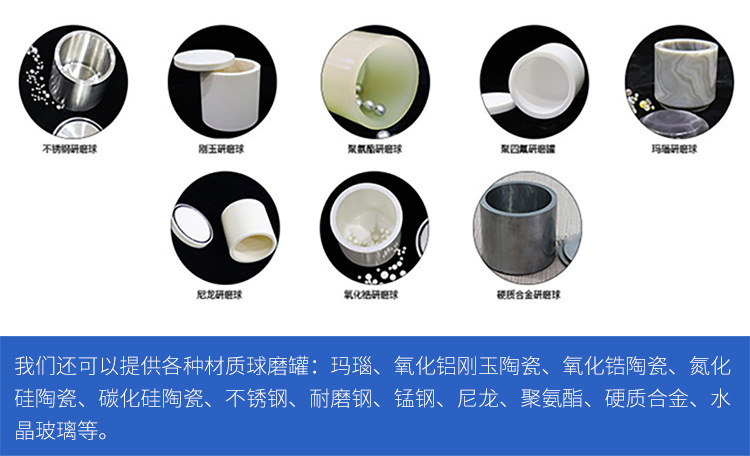

容量需求 实验室级：选择1-4L小型设备，适配50ml-1L球磨罐，适合小样制备。 生产级：20L以上大型设备（如XQM系列），支持批量生产，需配合吊装及振动筛分出料装置。 材质选择 研磨罐材质：根据物料特性选择不锈钢（防污染）、刚玉（耐腐蚀）或氧化锆（高硬度）。 控制方式 优先选择变频调速、可编程控制的型号，以提高实验重复性。 安全与维护 需关注设备的润滑系统（如液态油自润滑）及齿轮耐用性，确保长期稳定运行。 特殊需求 如需真空或惰性气体环境研磨，需选配真空球磨罐及密封装置。
SELECTION GUIDE
选型指导 · 明确您的研磨需求
从物料、处理量和目标粒度开始，逐步确认设备与配套方案。
告诉我们研磨需求
获取更匹配的方案
填写物料、处理量与粒度目标，技术人员将据此评估设备和磨罐配置。
- STEP 01描述物料与特性
- STEP 02确认处理量与粒度目标
- STEP 03评估设备和配套方案
