01核心优势
大容量设计，助力规模化生产
大容量批量研磨
多规格选择，满足中试及批量研磨生产需求。

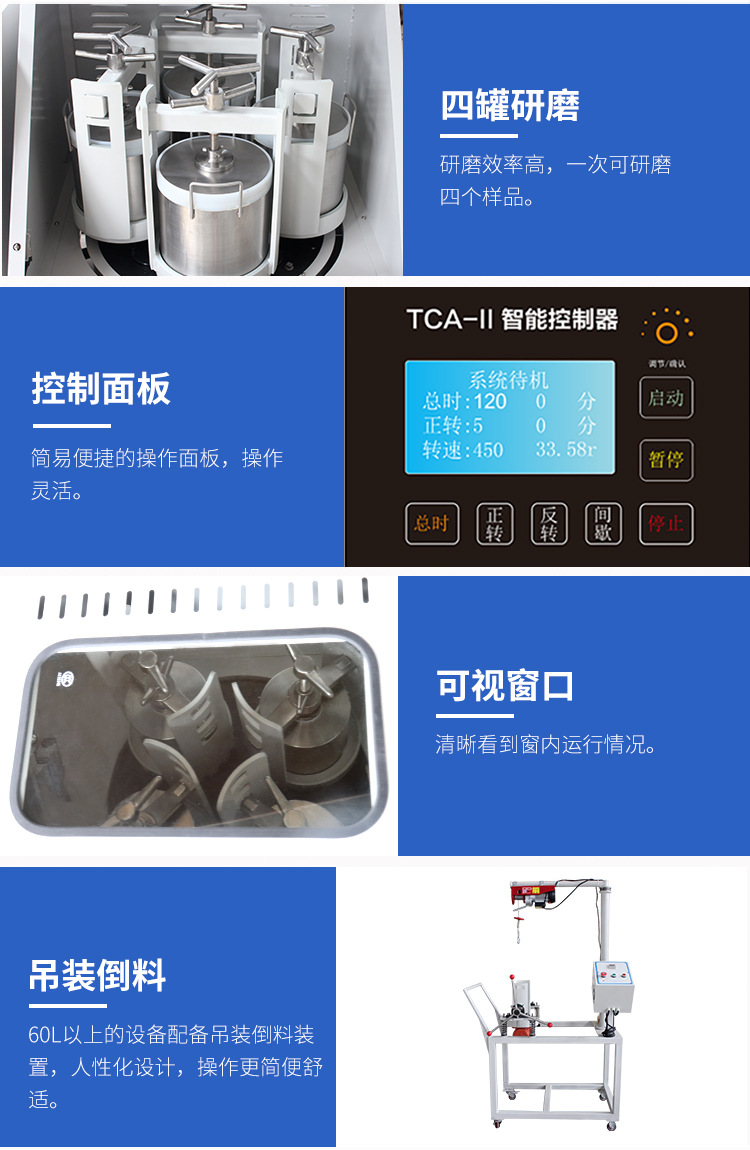

四工位同步研磨
四只大容量球磨罐同时运行，提高批量物料处理效率。
智能化生产控制
PLC触控系统，支持正反转、定时及断电记忆。

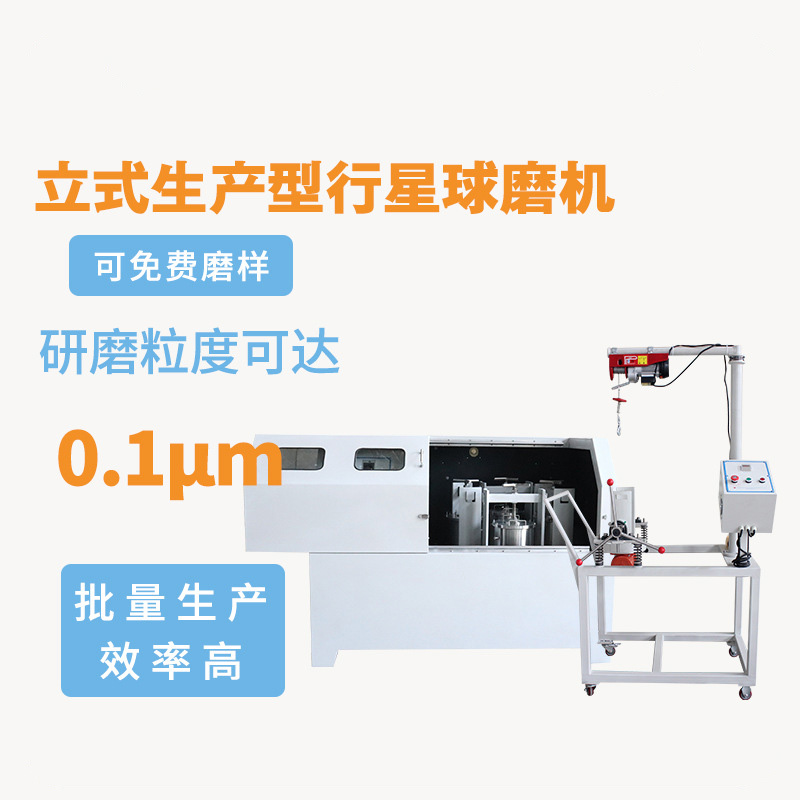

搭配吊装倒料装置
可搭配吊装及振筛倒料装置，便于大容量磨罐取放与卸料，提高批量作业的装卸效率。
03研磨效果
放大后验证整批质量
试磨时结合本机结构与工艺目标，重点核对以下表现。
不同部位取样
研磨完成后按固定位置取样，检查整批细度和组分均匀性。
批次热历史
记录温升与冷却等待，确认放大后工艺能否复现。
出料与换批
记录筛分出料、残留与清洗情况，将辅助作业计入生产节拍。
以下为工艺评价方向，未提供本型号匹配的样品实测报告；不构成统一粒度、产能或性能承诺。

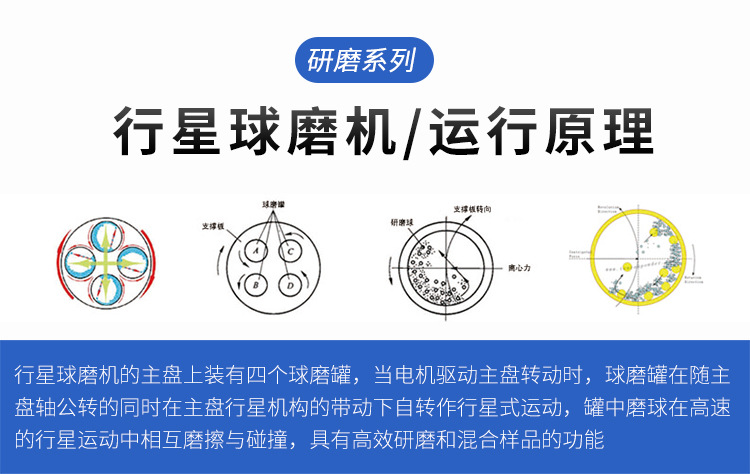

04工作原理
研磨过程与作用方式
生产型通过扩大行星研磨结构承载批次物料，基本作用仍是磨罐公转、自转与磨球接触。
01
建立复合运动
主机驱动多工位磨罐公转和自转，为介质提供运动条件。
02
批次研磨与混合
罐内磨球通过撞击、摩擦和剪切作用于物料，过程受装料与介质匹配影响。
03
停机后组织出料
完成设定过程并停稳后，按确认的吊装倒料方案取罐和分离介质。

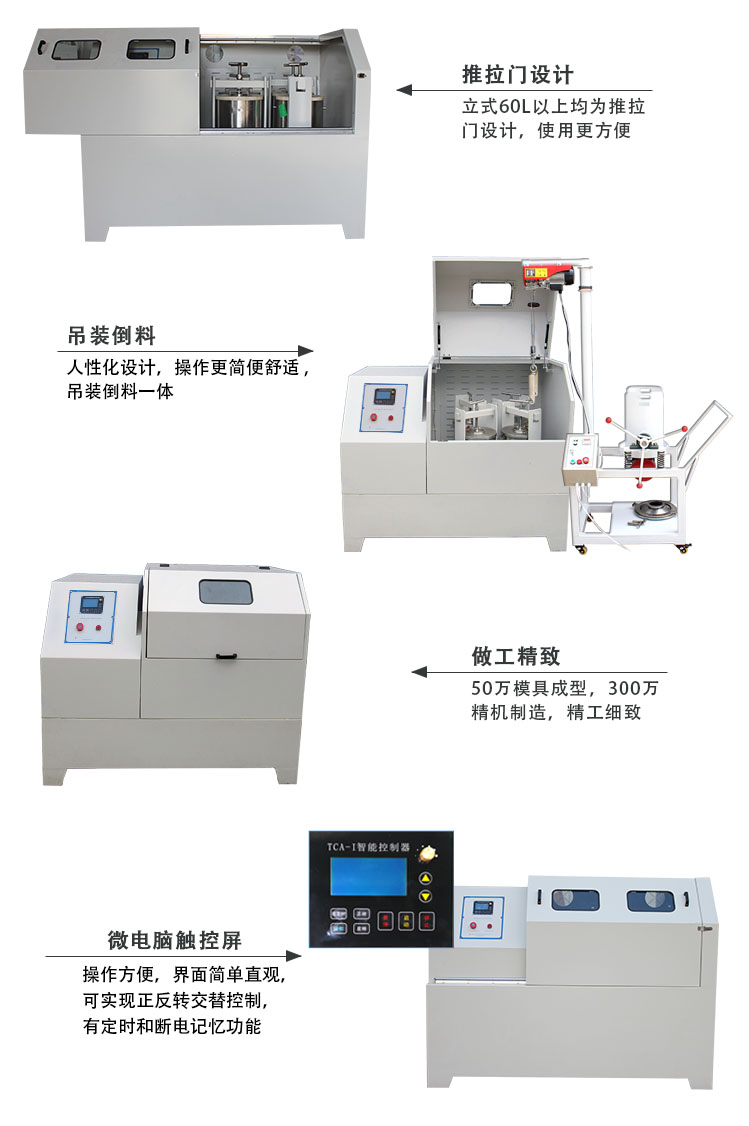

05结构细节
结构与使用细节

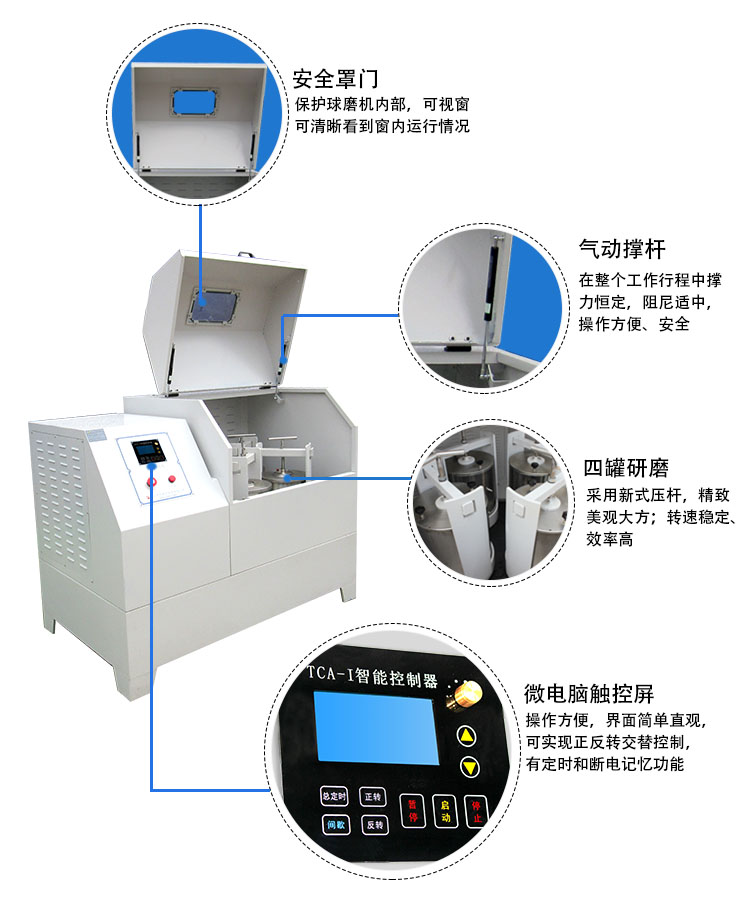

加厚钢板焊接机身
高强度焊接结构，抗冲击、抗变形。

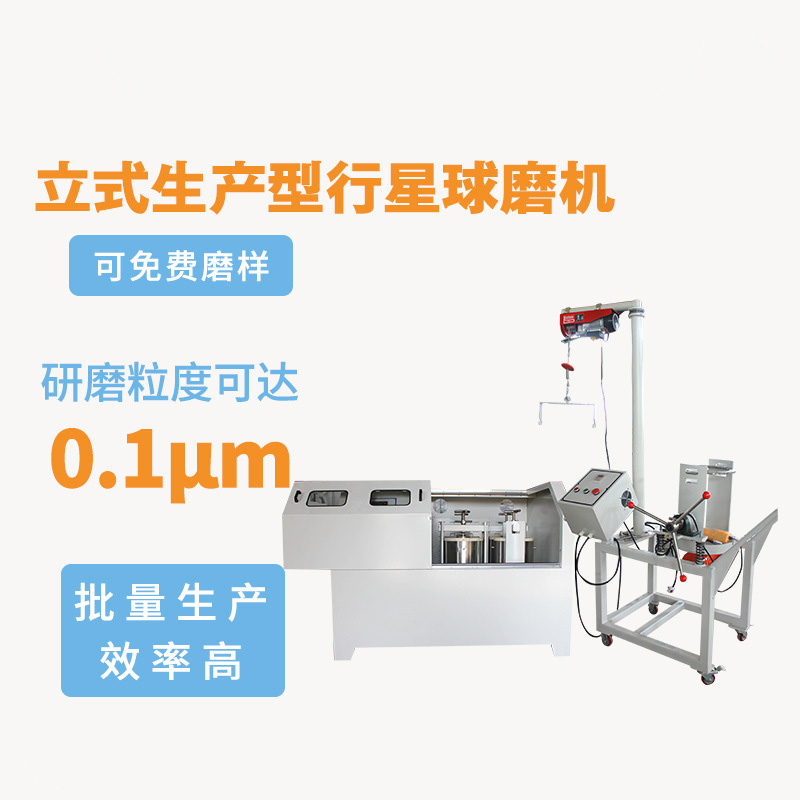

吊装与振筛倒料装置
可搭配吊装与振筛倒料装置，方便磨罐取放和物料出料，具体配置按所选规格确认。

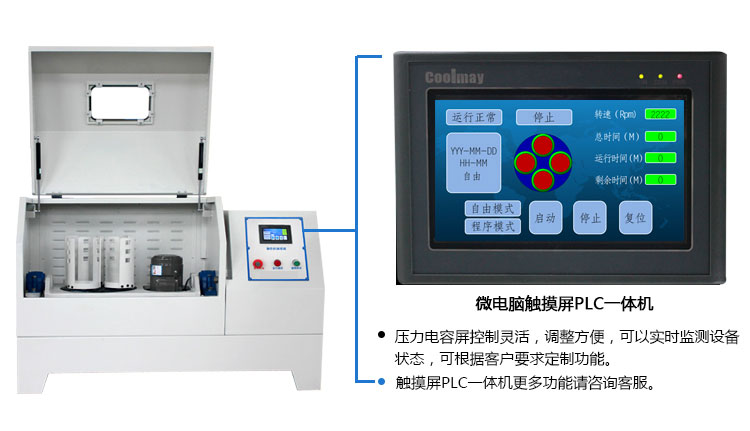

微电脑控制
PLC触控系统，支持正反转、定时及断电记忆。
热处理精密齿轮
关键零件热处理及数控加工，提升传动精度与耐用性。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 规格 | 规格分类 | 可配球磨罐规格 | 数量 | 可配真空罐规格 | 设备重量 (kg) |
设备体积 (mm) |
| XQM-20 | 20L | 生产款 | 2-5L | 4只 | 可配2-4L真空球磨罐 | 392kg | 1200×790×930 |
| XQM-40 | 40L | 生产款 | 5-10L | 4只 | 可配5L真空球磨罐 | 656kg | 1400×880×1070 |
| XQM-60 | 60L | 生产款 | 10-15L | 4只 | 可配10L真空球磨罐 | 950kg | 1600×1070×1250 |
| XQM-80 | 80L | 生产款 | 15-20L | 4只 | 可配15L真空球磨罐 | 1300kg | 1750×1140×1330 |
| XQM-100 | 100L | 生产款 | 20-25L | 4只 | 可配20L真空球磨罐 | 1300kg | 1800×1150×1140 |
| XQM-200 | 200L | 生产款 | 50L | 4只 | 可配25L真空球磨罐 | 2725kg | 2670×1600×2804 |
运行及配套参数
| 型号 | 设备电源 | 电源接头 | 电机功率 (kW) |
调速方式 | 运行设定 总时间(min) |
正反交替 运行时间(min) |
行星盘转速 (rpm) |
磨罐转速 (rpm) |
转速比 | 噪声 (dB) |
| XQM-20 | 380V 50Hz | 三相 | 4kW | 触控屏 | 1-9999 | 1-999 | 0-215 | 0-430 | 1:2 | 65±5 |
| XQM-40 | 380V 50Hz | 三相 | 5.5kW | 触控屏 | 1-9999 | 1-999 | 0-195 | 0-390 | 1:2 | 68±5 |
| XQM-60 | 380V 50Hz | 三相 | 7.5kW | 触控屏 | 1-9999 | 1-999 | 0-174 | 0-260 | 1:1.5 | 68±5 |
| XQM-80 | 380V 50Hz | 三相 | 11kW | 触控屏 | 1-9999 | 1-999 | 0-161 | 0-242 | 1:1.5 | 68±5 |
| XQM-100 | 380V 50Hz | 三相 | 11kW | 触控屏 | 1-9999 | 1-999 | 0-161 | 0-242 | 1:1.5 | 68±5 |
| XQM-200 | 380V 50Hz | 三相 | 22kW | 触控屏 | 1-9999 | 1-999 | 0-143 | 0-215 | 1:1.5 | 68±5 |
以单批量和总作业周期评估产能，并核对地面承载、装卸空间、供电及罐球总重量。
