天津科技大学：XQM-2 高转速液氮研磨与温控集成
天津科技大学的应用需求围绕液氮/低温行星球磨机展开，物料与工况主要涉及低温处理样品。本案例重点讨论“高转速液氮研磨与温控集成”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
深冷研磨，有效控制温升
−40℃低温研磨
研磨环境温度控制范围为−40℃～20℃，满足低温工艺需求；实际样品温度需结合负载与研磨过程确认。
抑制温升保护物料
液氮持续冷却，减少研磨热量积聚，降低热敏材料变性风险。
低温脆化高效粉碎
低温增强部分材料脆性，改善韧性物料难粉碎、易粘连问题。
四工位同步研磨
四只球磨罐同步运行，满足多组样品低温平行研磨需求。
03研磨效果
以样品温度验证冷却效果
围绕本机适用工况进行样品试验，并记录可重复比较的条件。
实测温度过程
记录具体测温位置及负载条件，分别评价冷却区域与样品。
材料性质保持
根据材料目标比较研磨前后相关性质，判断冷却是否满足需求。
冷源与批次稳定
记录液氮使用及补充条件，比较不同批次的冷却和研磨状态。
以下为试磨与工艺评价方向，未提供本型号对应样品的实测报告；实际结果需结合物料和配置验证。
04工作原理
研磨过程与作用方式
行星运动提供机械研磨，液氮供冷系统在保温罩区域吸收热量，两者共同构成低温工况。
01
行星运动作用
磨罐公转与自转带动介质研磨，过程同时产生热量。
02
冷源吸热与换热
液氮供冷系统向保温罩区域提供冷量，通过换热降低研磨区温升。
03
负载下确认温度
结合运行时间、装料和冷源条件检测实际样品温度，再调整工艺。
05结构细节
结构与使用细节
专用隔热保温罩
保温罩围绕磨罐形成低温研磨区域，减少与外部环境的热交换，配合液氮供冷控制研磨温升。
液氮供气冷却系统
可匹配30L/50L液氮罐，持续供冷，满足低温研磨需求。
整体铸造精密传动
整体铸造行星盘结合数控加工与精密齿轮，保障运行平稳。
专用球磨罐压紧装置
球磨罐固定可靠、装卸便捷，提升设备运行安全性。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 总容积 | 电压 | 功率 | 转速 | 净重 | 净尺寸 |
|---|---|---|---|---|---|---|
| XQM-1C | 1L | 220V 或 110V | 0.75KW | 70-670 rpm | 83kgs | 750*470*590mm |
| XQM-2C | 2L | 220V 或 110V | 0.75KW | 70-670 rpm | 85kgs | 750*470*590mm |
| XQM-4C | 4L | 220V 或 110V | 0.75KW | 70-670 rpm | 88kgs | 750*470*590mm |
| XQM-6C | 6L | 220V 或 110V | 0.75KW | 70-670 rpm | 93kgs | 750*470*590mm |
| XQM-8C | 8L | 220V 或 110V | 1.5KW | 70-580 rpm | 150kgs | 880*560*670mm |
| XQM-10C | 10L | 220V 或 110V | 1.5KW | 70-580 rpm | 150kgs | 880*560*670mm |
| XQM-12C | 12L | 220V 或 110V | 1.5KW | 70-580 rpm | 150kgs | 880*560*670mm |
提供允许样品温度、物料量、研磨时长及液氮供应条件，确认实际冷却对象和主机规格。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。

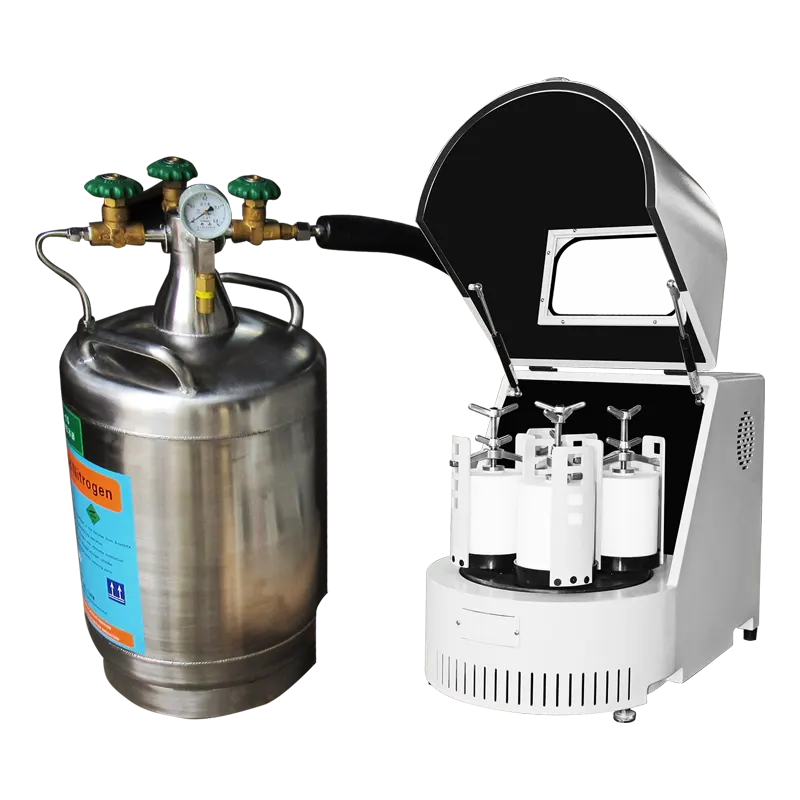

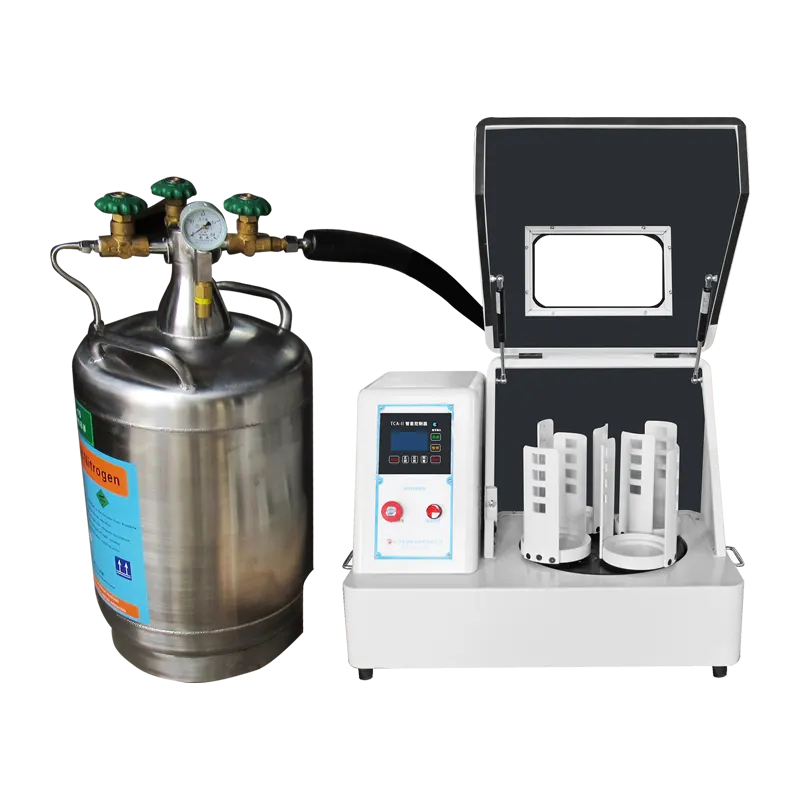

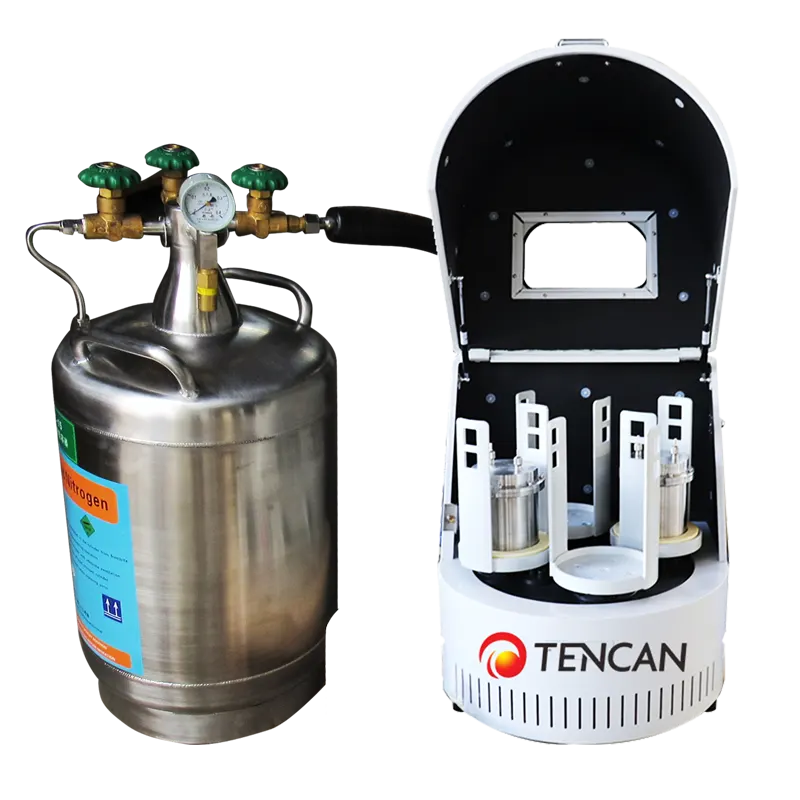

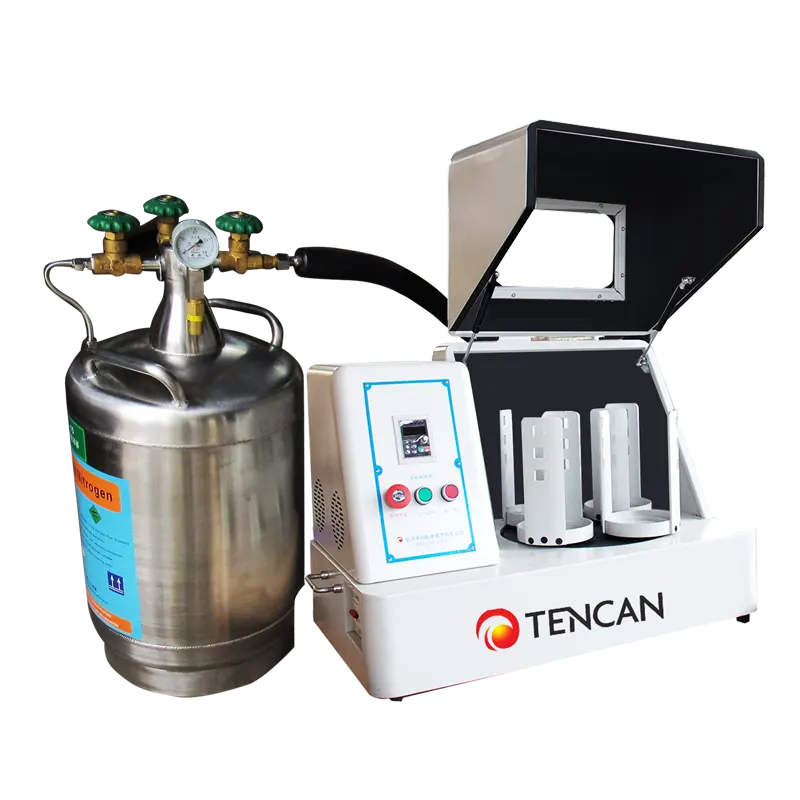

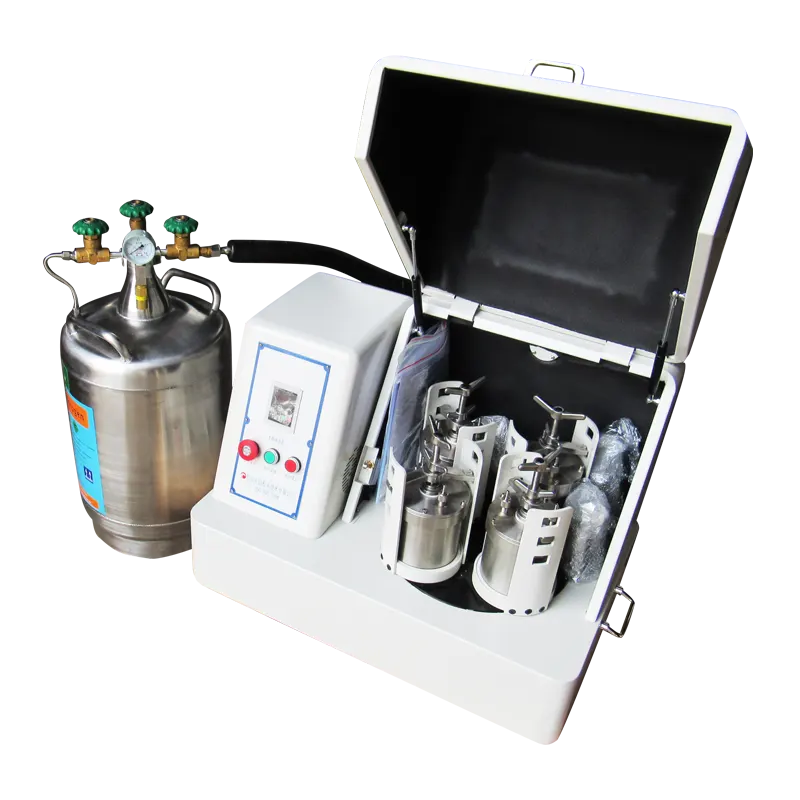

液氮行星式球磨机是一种将研磨罐置于隔热罩环境内的球磨机，该环境中持续输入液氮气体。液氮能及时吸收研磨球高速旋转产生的热量，使研磨罐内部的研磨空间始终保持低温环境。它是混合、细磨、小批量样品制备、小批量生产以及新产品开发的理想且必要的设备。行星式球磨机因其体积小、功能全、噪音低、效率高、操作简便等优点，是科研院所、高校、企业实验室理想的实验室粉末研磨设备。该设备通常配备4个研磨罐，每次可获得四种不同的样品。行星式球磨机也可匹配真空研磨罐，用于在真空气氛下研磨样品。
工作温度控制范围：-40℃~20℃ 气体消耗量 (0-10℃)：4-5升/小时 机器尺寸：460×660×720mm 机器净重：约 80 公斤 可匹配液氮罐：30升/50升（见所附液氮罐参数） 其他参数与 XQM- (2- 6) 系列相同
