太原理工大学：QXQM-2 全方位液氮研磨多点测温
太原理工大学的应用需求围绕液氮/低温行星球磨机展开，物料与工况主要涉及科研粉体。本案例重点讨论“全方位液氮研磨多点测温”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
多维翻转，研磨更加均匀
360°全方位研磨
公转、自转与360°翻转协同运行，增强实验样品的多维研磨与混合。
改善物料沉底结板
多维翻转促进物料充分混合，改善沉底、结板及研磨不均。
多规格实验研磨
实验型号覆盖0.4–12L，可按样品量选择磨罐配置，满足配方筛选与平行实验需求。
纳米级精细研磨
研磨细度可达0.1μm，满足高精度粉体制备需求；具体细度取决于物料特性与研磨工艺。
03研磨效果
翻转是否改善样品状态
以样品试磨判断工艺是否适用，重点比较以下指标。
罐内残留
记录底部与侧壁残料位置，比较翻转前后是否减少局部堆积。
细度分布
用相同检测方法检查粒度变化，避免把解聚直接等同于颗粒破碎。
取样一致性
在停机后按固定方式取样，比较不同位置和重复实验的结果。
以下为试磨评价方向，未提供本型号对应样品的实测报告；最终效果与物料、装料及运行条件有关。
04工作原理
研磨过程与作用方式
行星复合运动叠加翻转运动，使磨球和物料在变化的空间姿态下接触。
01
建立行星运动

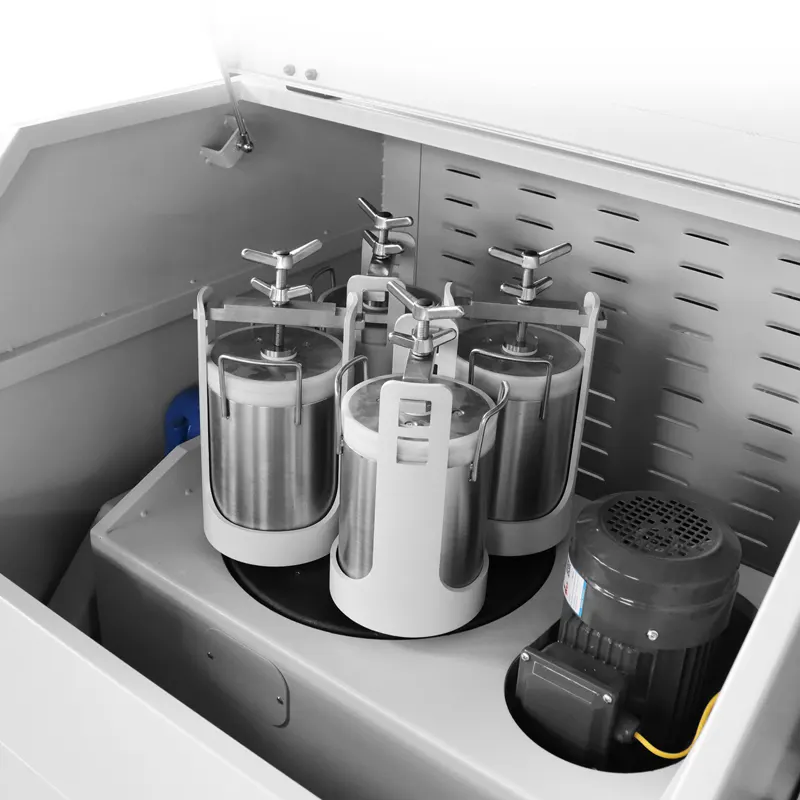

转盘带动磨罐公转，磨罐自转驱动介质参与碰撞和摩擦。
02
改变空间姿态
翻转机构改变整个研磨单元方向，使物料不易长期停留在同一低位。
03
按工况协调运行
结合样品粘度和沉积状态选择运行条件，停稳并锁止后再装卸。

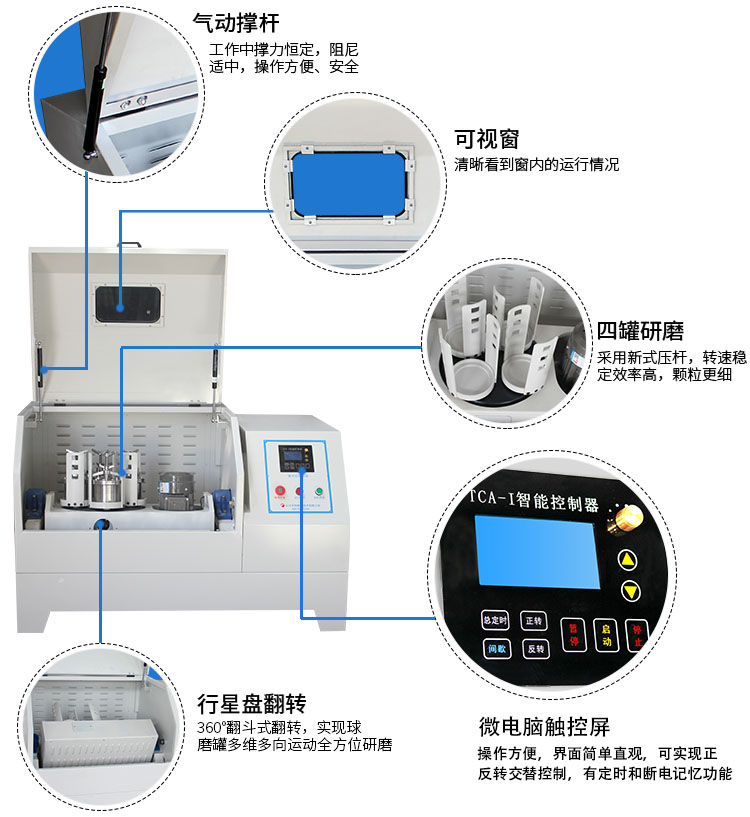

05结构细节
结构与使用细节

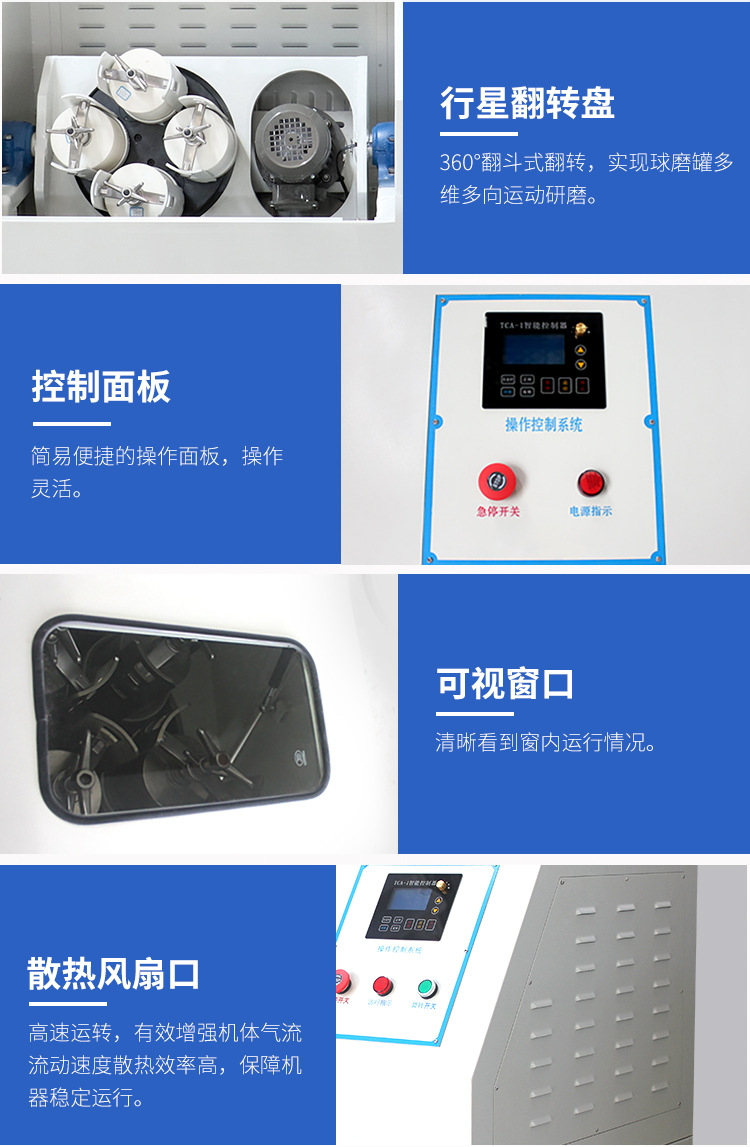

360°翻转制动锁止
翻转机构可停止并锁定位置，方便装卸罐与安全操作。

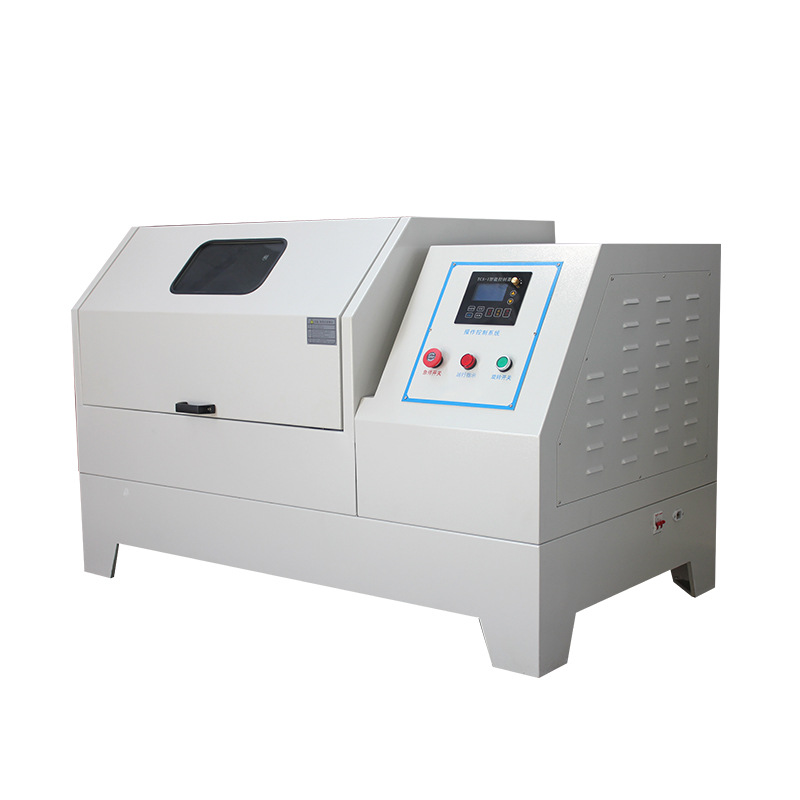

研磨单元支撑机身
机身为行星研磨与翻转单元提供支撑，兼顾运行稳定性及装卸磨罐所需的操作空间。

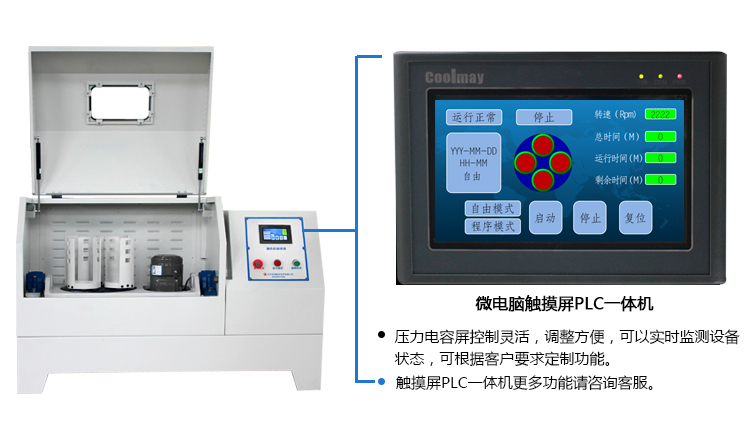

微电脑控制
可按配置采用PLC触控系统，支持正反转、定时及断电记忆，便于设置研磨过程。
热处理精密齿轮
关键零件热处理及数控加工，提升传动精度与耐用性。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 规格 | 可配球磨罐规格 | 数量 | 可配真空球磨罐规格 |
|---|---|---|---|---|
| QXQM-0.4 | 0.4L | 25-100ML | 4只 | - |
| QXQM-1 | 1L | 50-250ML | 4只 | - |
| QXQM-2 | 2L | 50-500ML | 4只 | 50-250ML |
| QXQM-4 | 4L | 0.25-1L | 4只 | 50-500ML |
| QXQM-6 | 6L | 1-1.5L | 4只 | 50-1000ML |
| QXQM-8 | 8L | 1-2L | 4只 | 50-1500ML |
| QXQM-10 | 10L | 1-2.5L | 4只 | 1-2L |
| QXQM-12 | 12L | 1-3L | 4只 | 1-2L |
运行及配套参数 1
| 型号规格 | 设备电源 | 电机功率 (kW) |
运行设定 总时长(min) |
正反交替运行 时间(min) |
可调转速 | 噪声≤db | |
|---|---|---|---|---|---|---|---|
| 公转(rpm) | 自转(rpm) | ||||||
| QXQM-0.4 | 220V-50Hz | 0.25 | 1-9999 | 1-999 | 45-435 | 90-870 | - |
| QXQM-1 | 220V-50Hz | 0.75 | 1-9999 | 1-999 | 0-405 | 0-810 | 60±5 |
| QXQM-2 | 220V-50Hz | 0.75 | 1-9999 | 1-999 | 0-405 | 0-810 | 60±5 |
| QXQM-4 | 220V-50Hz | 0.75 | 1-9999 | 1-999 | 0-405 | 0-810 | 60±5 |
| QXQM-6 | 220V-50Hz | 0.75 | 1-9999 | 1-999 | 0-335 | 0-670 | 60±5 |
| QXQM-8 | 220V-50Hz | 1.5 | 1-9999 | 1-999 | 0-290 | 0-580 | 60±5 |
| QXQM-10 | 220V-50Hz | 1.5 | 1-9999 | 1-999 | 0-290 | 0-580 | 60±5 |
| QXQM-12 | 220V-50Hz | 1.5 | 1-9999 | 1-999 | 0-290 | 0-580 | 60±5 |
运行及配套参数 2
| 型号规格 | 电机功率 | 调速方式 | 转速比(公转:自转) | 设备重量(kg) | 设备体积(mm) |
|---|---|---|---|---|---|
| QXQM-0.4 | 250W | 变频调速 | 1:2 | 136 | 900*570*667 |
| QXQM-1 | 0.75kW | 变频调速 | 1:2 | 305 | 1330*810*860 |
| QXQM-2 | 0.75kW | 变频调速 | 1:2 | 305 | 1330*810*860 |
| QXQM-4 | 0.75kW | 变频调速 | 1:2 | 305 | 1330*810*860 |
| QXQM-6 | 0.75kW | 变频调速 | 1:2 | 305 | 1330*810*860 |
| QXQM-8 | 1.5kW | 变频调速 | 1:2 | 430 | 1360*850*930 |
| QXQM-10 | 1.5kW | 变频调速 | 1:2 | 430 | 1360*850*930 |
| QXQM-12 | 1.5kW | 变频调速 | 1:2 | 430 | 1360*850*930 |
运行及配套参数 3
| 传动方式 | 齿轮传动 |
| 工作方式 | 两个或四个球磨罐同时工作 |
| 最大装样量（物料+磨球） | 球磨罐容积的三分之二 |
| 球磨罐体积 | 每罐0.05L-25L,总体积0.2L-100L |
| 进料粒度 | 土壤料≤10mm 其他料≤3mm |
| 出料粒度 | 最小可达0.1μm（不同物料及研磨工艺会有差异） |
| 转速比（公转：自转） | 详见行星球磨机主要参数 |
| 转速(自转) | 详见行星球磨机主要参数 |
| 调速方式 | 品牌变频器无级调速 |
已有立式试磨出现沉底或粘罐时，可提供罐内状态照片与工艺条件，评估是否需要全方位翻转。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。

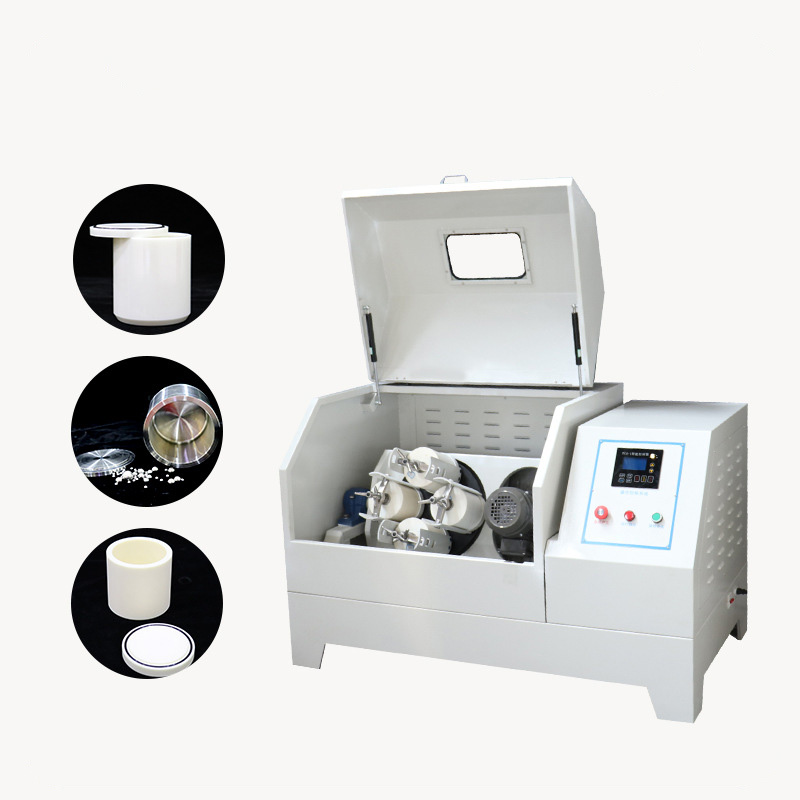

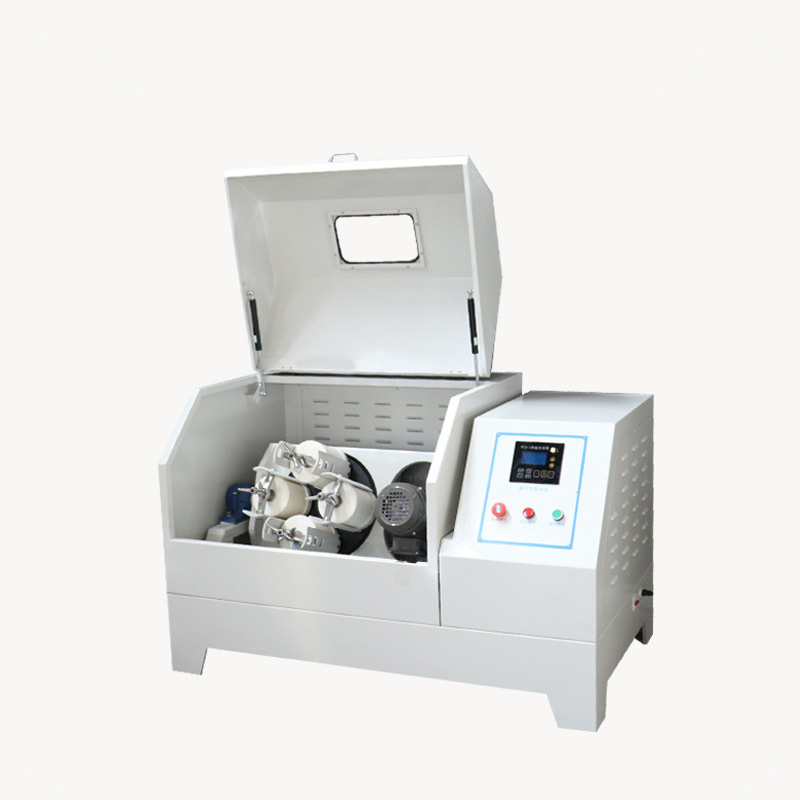

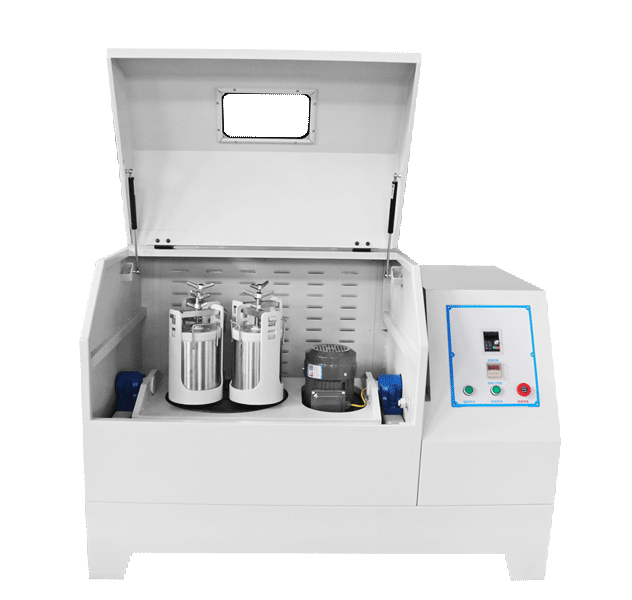

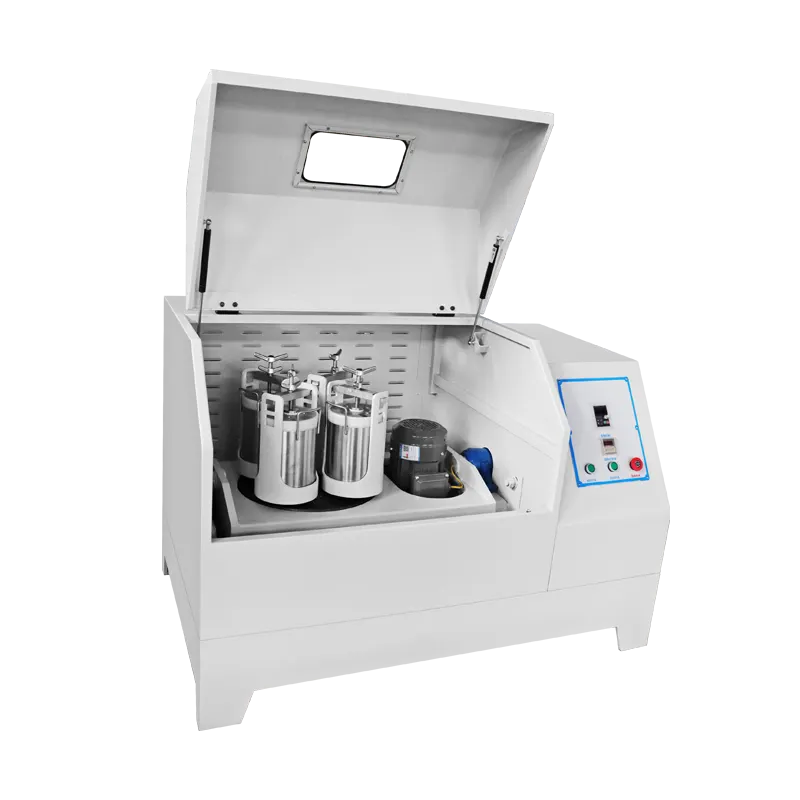

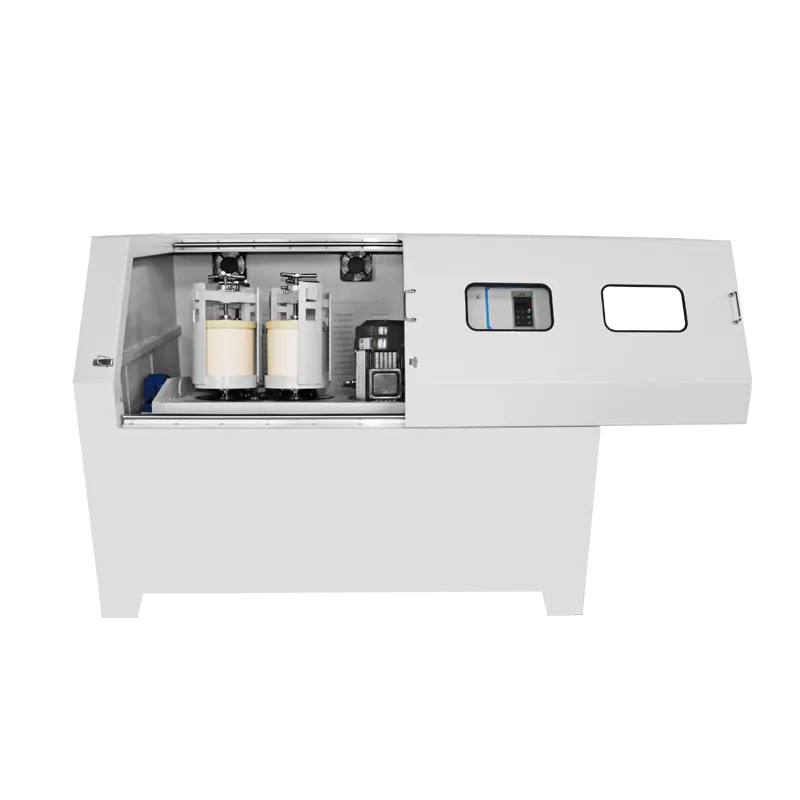

360度旋转行星球磨机是在立式行星球磨机基础上，增加了行星盘翻转功能，行星盘和球磨罐在做行星运动的同时，又可在一立体空间范围内做360°翻斗式翻转，实现球磨罐多维多向运动，提升磨球及物料无序化运动程度，整个物料在磨罐内360度研磨，使所研磨的物料更加匀细，并能解决部份物料沉底和粘罐问题。
全方位行星球磨机技术参数(一)
全方位行星球磨机技术参数(二)
全方位行星球磨机技术参数(三)
