01核心优势

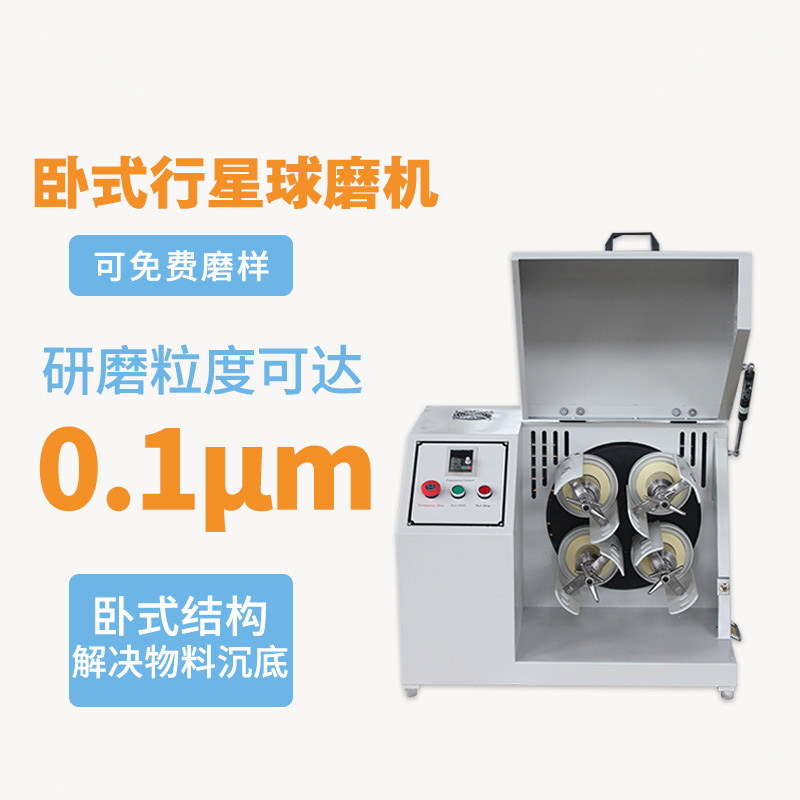

卧式结构布局，装卸灵活操作便捷
卧式研磨结构
罐体多维运动，有助于改善物料沉底问题。
四工位同步研磨
满足多组微量样品的平行实验需求。
多规格研磨配置

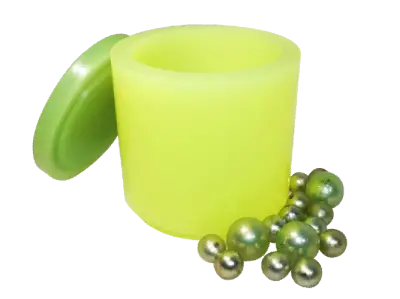

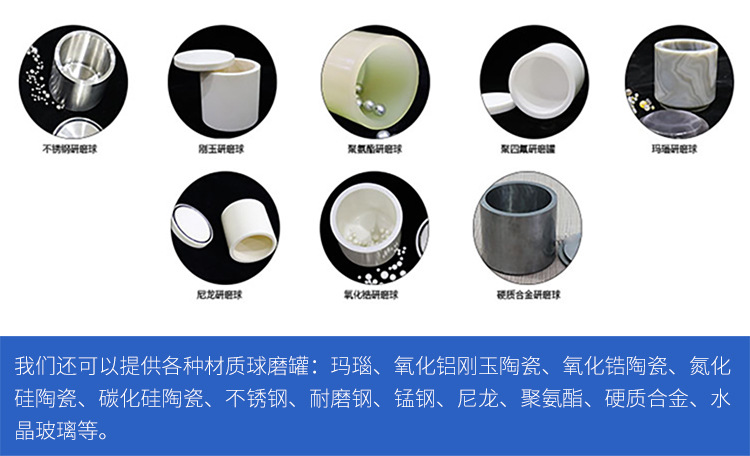

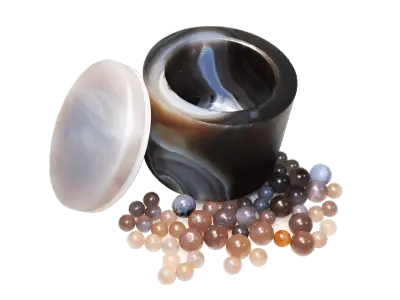

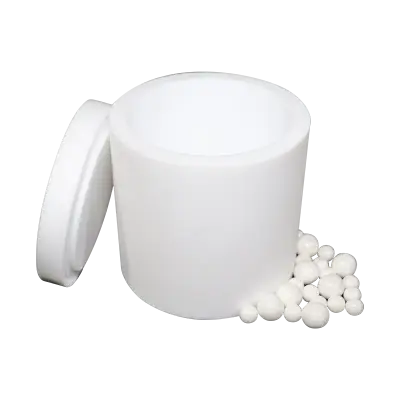

多规格球磨罐可选，适配不同实验需求。
灵活变频控制
支持变频调速、正反转交替及定时运行。
03研磨效果
卧式运动的试磨观察
以样品试磨判断工艺是否适用，重点比较以下指标。
底部聚集
对照相近装载条件下的残留与结板，判断运动方向是否适用。
分散状态
观察取样均匀性和团聚变化，再配合粒度检测评价。
负载适配
记录装载总重与运行状态，为选择轻型或重型结构提供依据。
以下为试磨评价方向，未提供本型号对应样品的实测报告；最终效果与物料、装料及运行条件有关。
04工作原理
研磨过程与作用方式

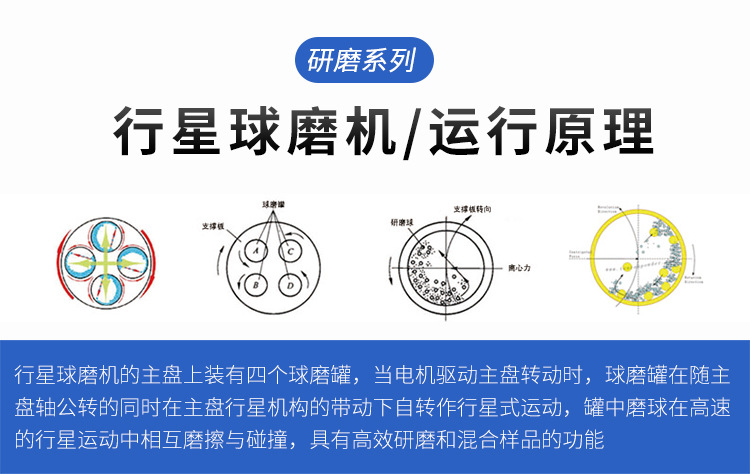

卧式磨罐随竖直行星盘公转并自转，重力方向相对罐体持续变化。
01
对称安装磨罐
在竖直盘上卧式布置磨罐，按操作要求保持平衡并压紧。
02
叠加运动作用
公转与自转带动磨球运动，结合重力改变介质与物料接触路径。
03
完成间歇取样
按设定时间停机，确认完全停止后取样检查并调整下一轮工况。
05结构细节
结构与使用细节

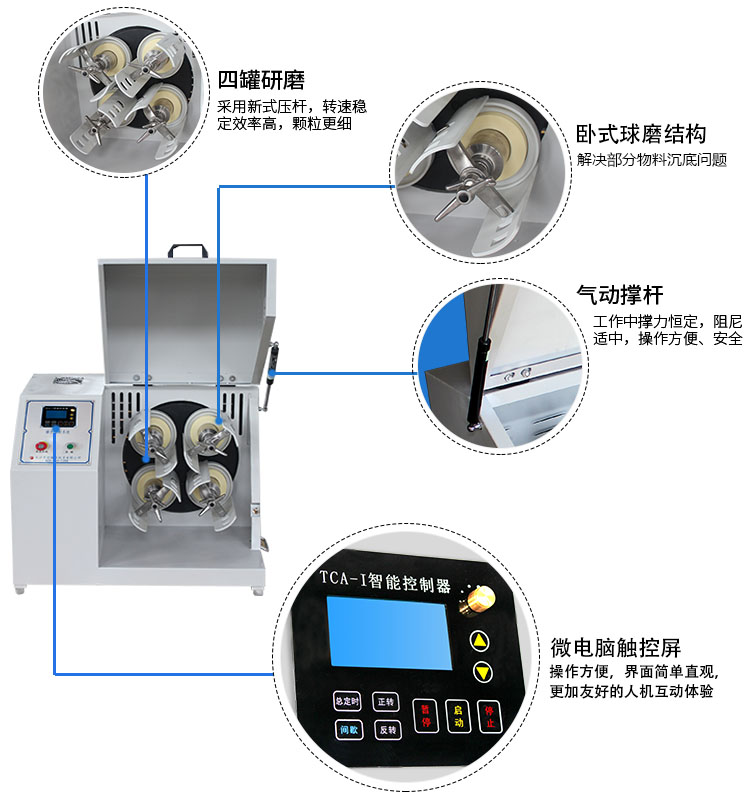

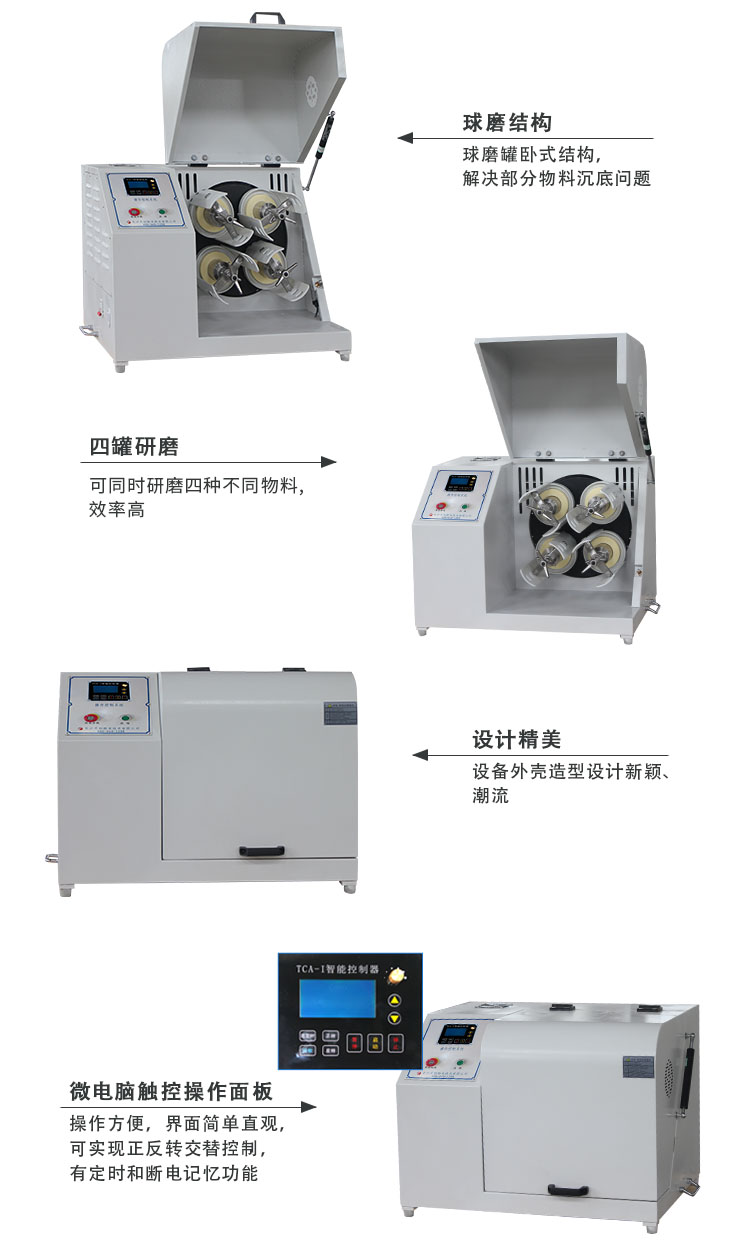

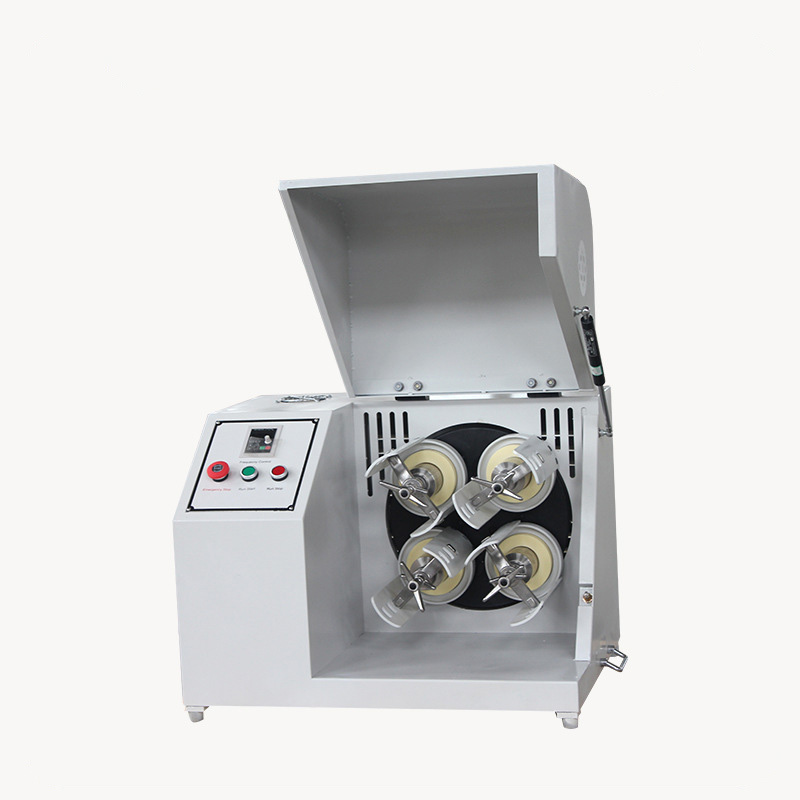

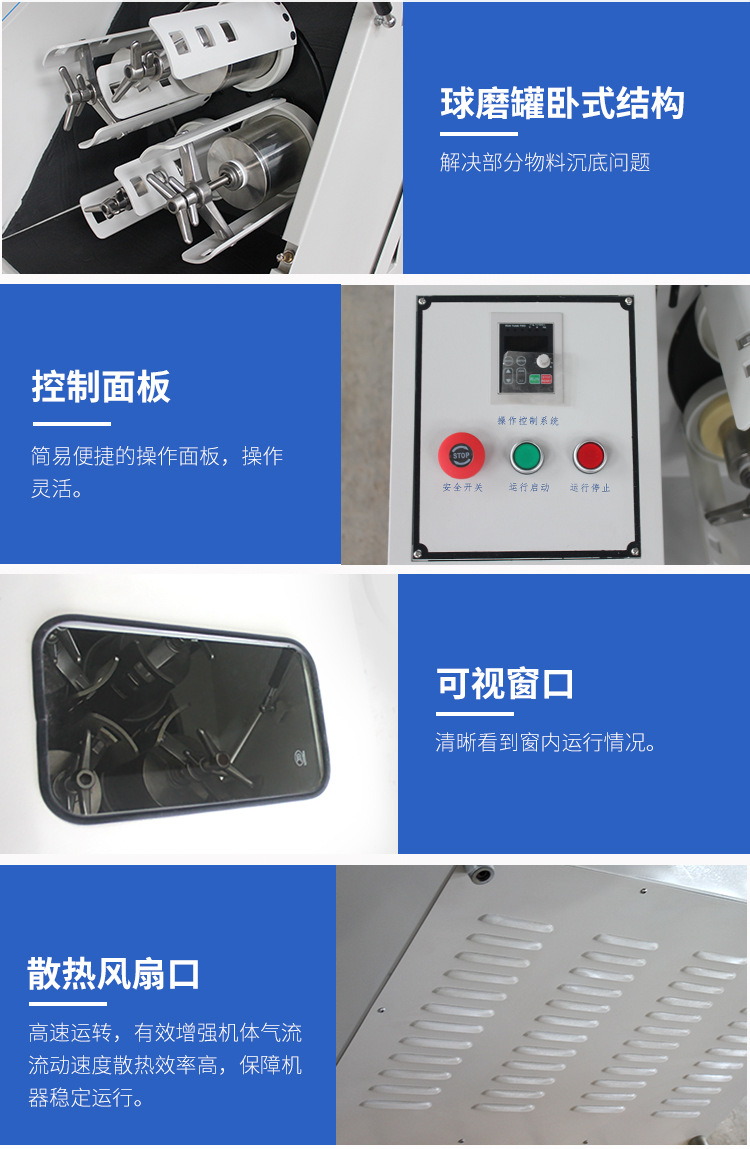

立式行星盘与卧式罐体

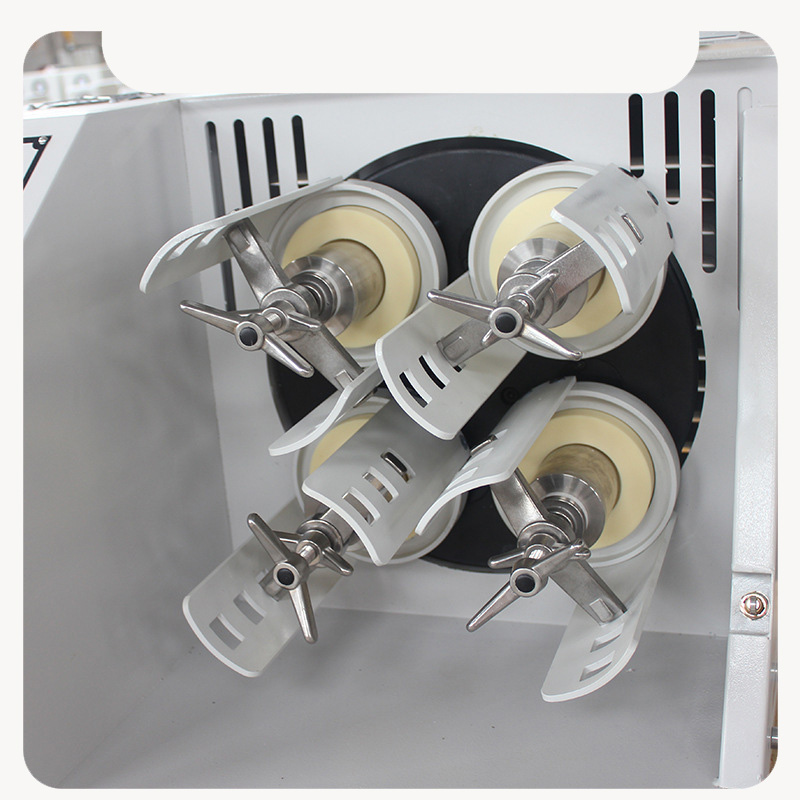

四工位对称布局，采用卧式球磨罐安装结构。

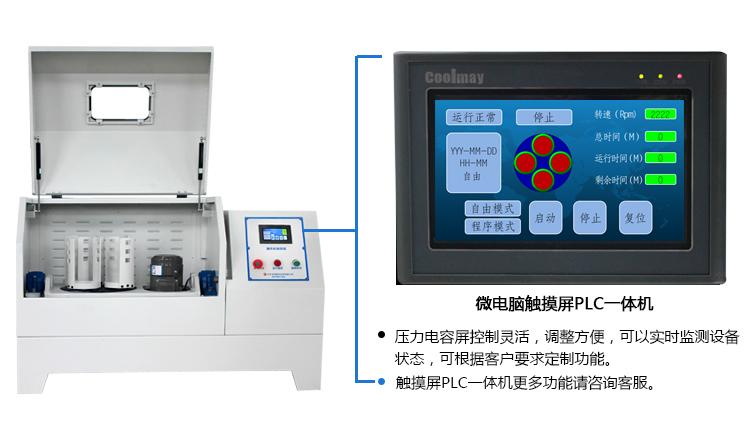

可选微电脑触摸屏控制
PLC触控系统，支持正反转、定时及断电记忆。
特殊材质精密齿轮
传动精准，运行平稳安静。
专用压紧装置
球磨罐固定便捷可靠，方便装卸。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 拖动比 (rpm) | 磨罐自转转速 (mm) | 磨罐座内径 (mm) | 电机功率 | 磨罐公转直径 (mm) | 外形尺寸 (mm) | 净重量 (kg) |
|---|---|---|---|---|---|---|---|
| WXQM-(2-6) | 0.134 | 0~670 | 134 | 0.75KW | Φ234 | 700×560×530 | 96 |
| WXQM-(2-6)(H) | 0.134 | 0~670 | 134 | 1.5KW | Φ234 | 1220×620×810 | 266 |
| WXQM-(8-12) | 0.116 | 0~580 | 162 | 1.5KW | Φ275 | 1360×670×920 | 380 |
| WXQM-16 | 0.096 | 0~480 | 182 | 3KW | Φ385 | 1640×840×1040 | 470 |
| WXQM-20 | 0.086 | 0~430 | 200 | 4KW | Φ385 | 1640×840×1040 | 730 |
| WXQM-40 | 0.086 | 0~430 | 250 | 5.5KW | Φ430 | 1780×860×1070 | 790 |
| WXQM-60 | 0.062 | 0~310(1:1.5) | 275 | 7.5KW | Φ490 | 1980×1050×1220 | 1070 |
| WXQM-100 | 0.058 | 0~290(1:1.5) | 328 | 11kW | Φ578 | 2110×1150×1370 | 1210 |
以样品沉底特征及罐球总重量选择结构；需要更高承载的中试工况可进一步评估双盘支撑重型方案。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
SELECTION GUIDE
选型指导 · 明确您的研磨需求
从物料、处理量和目标粒度开始，逐步确认设备与配套方案。
告诉我们研磨需求
获取更匹配的方案
填写物料、处理量与粒度目标，技术人员将据此评估设备和磨罐配置。
- STEP 01描述物料与特性
- STEP 02确认处理量与粒度目标
- STEP 03评估设备和配套方案
