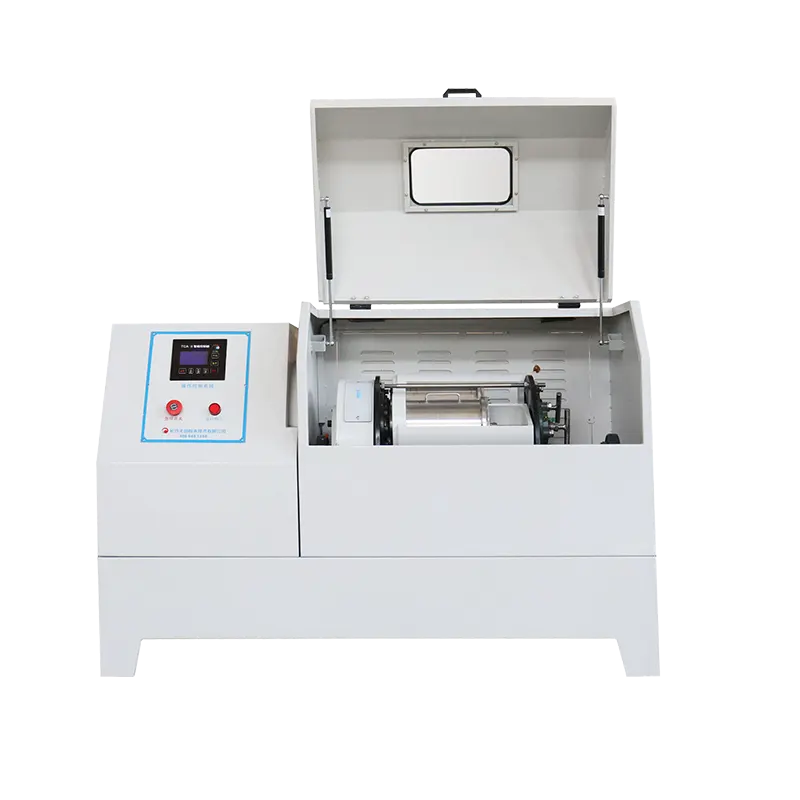

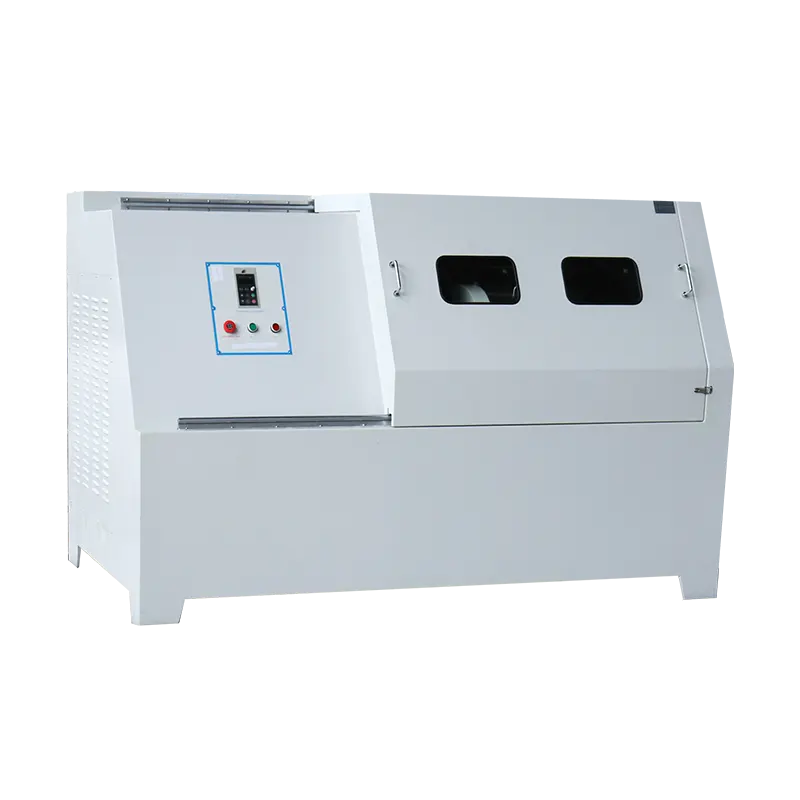

江苏天工硬质合金科技有限公司：WXQM-8B 重型卧式防爆与磨罐筋条
江苏天工硬质合金科技有限公司的应用需求围绕卧式行星球磨机展开，物料与工况主要涉及硬质合金相关粉体。本案例重点讨论“重型卧式防爆与磨罐筋条”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
高承载强驱动，适合中试生产
重型双盘支撑
双盘两端支撑托架结构，增强设备稳定性与负载能力。

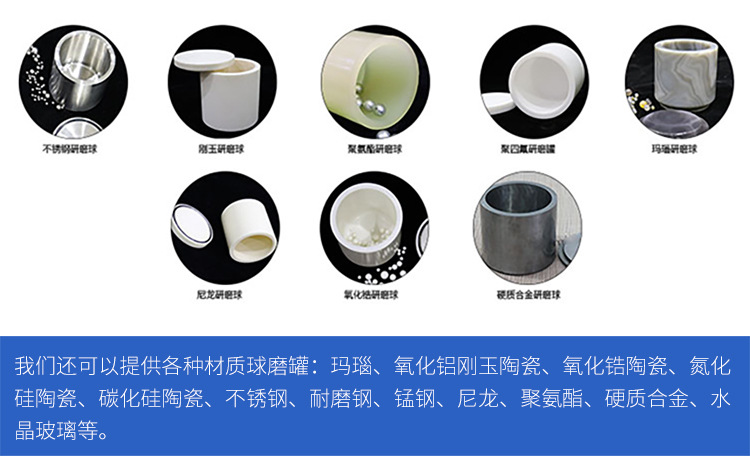

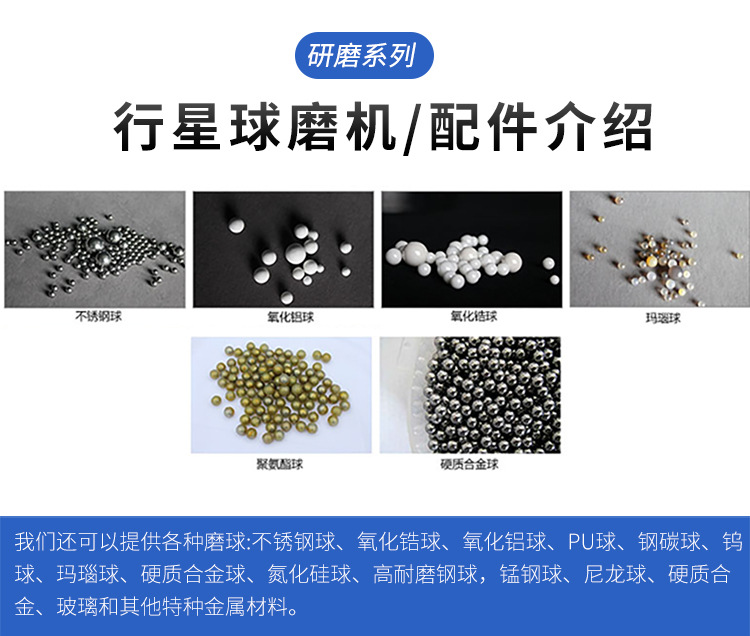

大容量研磨配置
多规格球磨罐可选，适用于中试及小批量生产。
搭配吊装倒料
可搭配吊装及振筛倒料装置，便于磨罐装卸和物料取出，提高装卸料效率。
灵活触控系统
可按配置采用PLC触控系统，支持正反转、定时及断电记忆，便于组织中试研磨过程。
03研磨效果
承载与工艺放大共同验证
以样品试磨判断工艺是否适用，重点比较以下指标。
批次一致性
采用相同取样与检测方式比较不同批次，确认放大后的混合与细度。
热量与粘附
跟踪温升、底部残留和粘壁，判断研磨周期是否需要分段。
完整作业周期
记录装罐、研磨、冷却、卸料与清洗耗时，评估实际批次能力。
以下为试磨评价方向，未提供本型号对应样品的实测报告；最终效果与物料、装料及运行条件有关。
04工作原理
研磨过程与作用方式

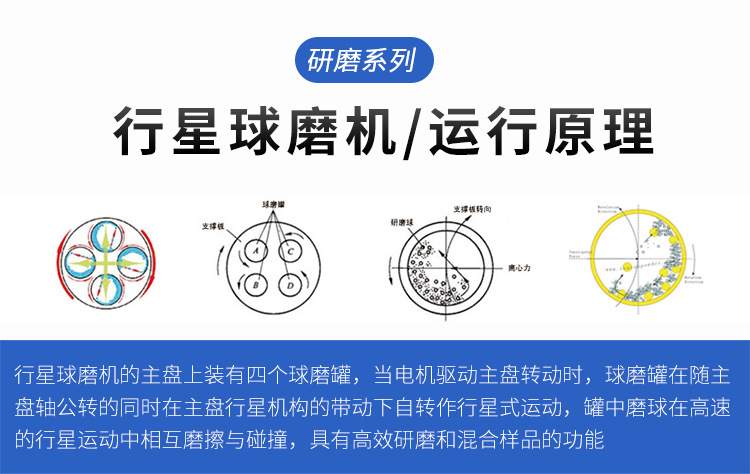

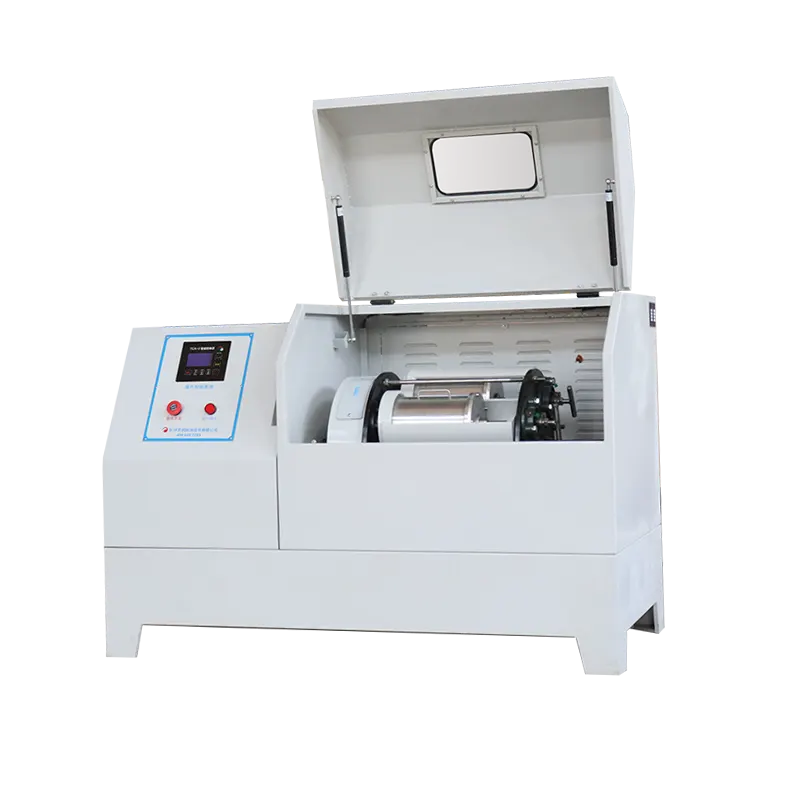

本机属于卧式行星结构：双盘托架支撑磨罐运动，磨罐随盘公转并绕自身轴线自转。
01
支撑并锁紧磨罐
两端支撑承担运动载荷，装载应符合磨罐、磨球和物料总重量要求。
02
形成行星复合运动
公转与自转改变磨球运动路径，碰撞、摩擦和剪切共同完成研磨。
03
停机后取罐卸料
研磨完成并停稳锁止后，通过确认配置的辅助装置进行取罐和倒料。
05结构细节
结构与使用细节

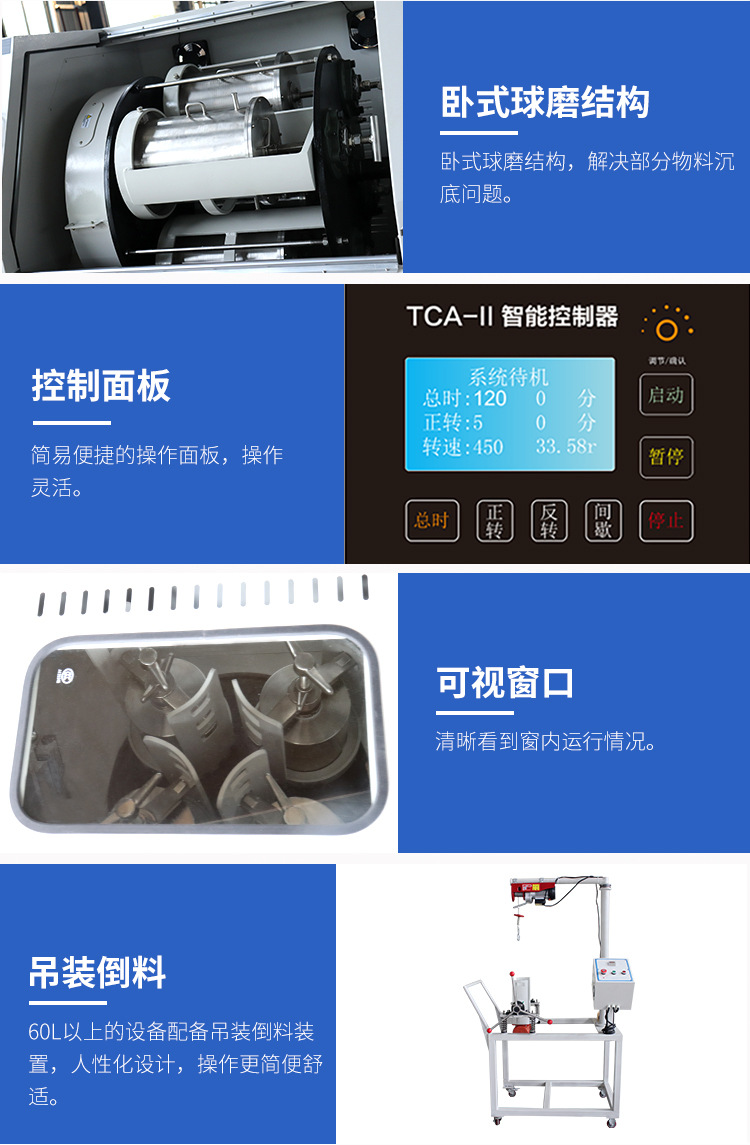

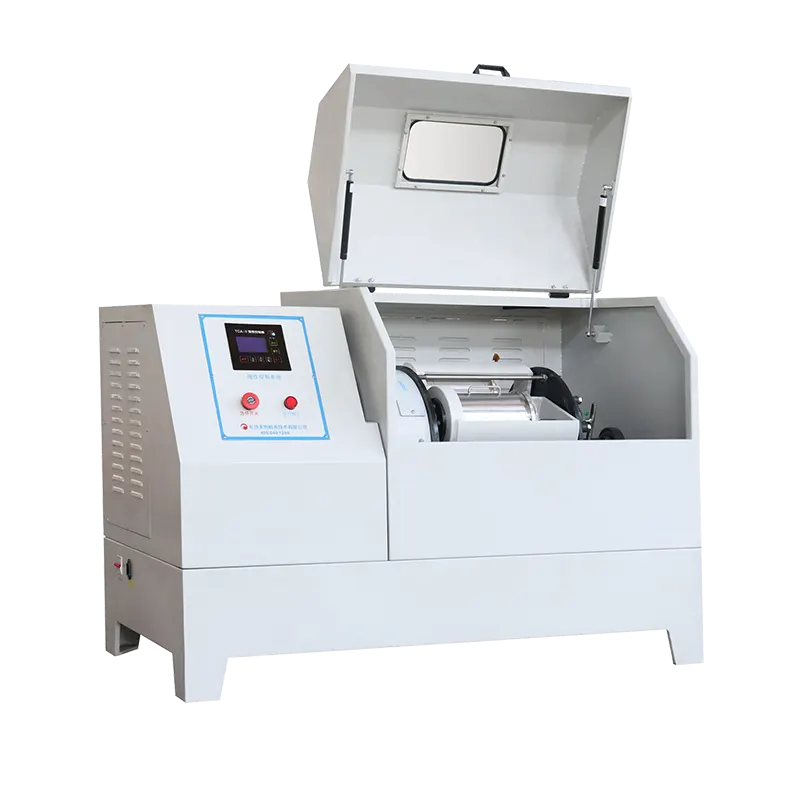

卧式研磨结构
罐体多维运动，有助于改善物料沉底问题。
双盘两端支撑托架
优化整体受力布局，增强设备支撑能力与运行稳定性。
吊装倒料装置
可搭配吊装与振筛倒料装置，方便磨罐取放和物料出料，具体配置按所选规格确认。
热处理精密齿轮
关键零件热处理及数控加工，提升传动精度与耐用性。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 拖动比 (rpm) | 磨罐自转转速 (mm) | 磨罐座内径 (mm) | 电机功率 | 磨罐公转直径 (mm) | 外形尺寸 (mm) | 净重量 (kg) |
|---|---|---|---|---|---|---|---|
| WXQM-(2-6) | 0.134 | 0~670 | 134 | 0.75KW | Φ234 | 700×560×530 | 96 |
| WXQM-(2-6)(H) | 0.134 | 0~670 | 134 | 1.5KW | Φ234 | 1220×620×810 | 266 |
| WXQM-(8-12) | 0.116 | 0~580 | 162 | 1.5KW | Φ275 | 1360×670×920 | 380 |
| WXQM-16 | 0.096 | 0~480 | 182 | 3KW | Φ385 | 1640×840×1040 | 470 |
| WXQM-20 | 0.086 | 0~430 | 200 | 4KW | Φ385 | 1640×840×1040 | 730 |
| WXQM-40 | 0.086 | 0~430 | 250 | 5.5KW | Φ430 | 1780×860×1070 | 790 |
| WXQM-60 | 0.062 | 0~310(1:1.5) | 275 | 7.5KW | Φ490 | 1980×1050×1220 | 1070 |
| WXQM-100 | 0.058 | 0~290(1:1.5) | 328 | 11kW | Φ578 | 2110×1150×1370 | 1210 |
提供单批物料量、罐球总重、物料密度和装卸要求，以承载与完整批次周期评估中试方案。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
产能需求 根据产量选择筒体容积，小型生产可选50L-500L，大型工业线推荐1000L以上（如5000L级设备）。 物料特性 高硬度物料需搭配高耐磨内衬（如锰钢或氧化锆）及大尺寸研磨介质。 湿法研磨需选用防腐蚀材质筒体及密封设计。 能耗与维护 优先选择滚动轴承配置及变频调速机型，以降低能耗并提高控制精度。 定期检查内衬磨损及润滑系统，确保设备长期稳定运行。 特殊需求 需超细粉体（≤1μm）时，建议搭配强制搅拌系统或反向旋转装置以增强研磨效率。 对洁净度要求高的行业（如医药、食品），需选择全不锈钢结构及无污染内衬。
