长沙南方钽铌有限责任公司：QXQM-100 高密度钽铌粉放大配置
长沙南方钽铌有限责任公司的应用需求围绕360°全方位行星球磨机展开，物料与工况主要涉及钽铌金属粉末。本案例重点讨论“高密度钽铌粉放大配置”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
多维研磨，兼顾批量与均匀性
360°全方位研磨
公转、自转与360°翻转协同运行，增强多维研磨效果。
改善物料沉底结板
多维翻转促进充分混合，改善沉底结板及研磨不均问题。
大容量批量研磨
多规格配置，四工位同步研磨，满足中试与批量生产。
纳米级精细研磨
研磨细度可达0.1μm，满足高精度粉体制备需求；具体细度取决于物料特性与研磨工艺。
03研磨效果
翻转与放大效果一起验证
围绕本机适用工况进行样品试验，并记录可重复比较的条件。
结板残留
记录各位置残料与结板状态，比较不同翻转工况。
整批均匀性
对多个位置取样检测，检查放大后的细度与组分分布。
作业可重复性
连同装卸、冷却和清洗记录批次过程，判断生产节拍是否稳定。
以下为试磨与工艺评价方向，未提供本型号对应样品的实测报告；实际结果需结合物料和配置验证。
04工作原理
研磨过程与作用方式
磨罐进行公转和自转的同时，整个行星研磨单元翻转，形成多方向运动。
01
行星研磨输入
复合旋转驱动磨球碰撞、摩擦和剪切物料。
02
翻转重分布物料
整体姿态变化使重力方向相对磨罐改变，减少长期固定位置聚集的条件。
03
停位与批次出料
完成研磨后按要求停止并锁止，使用确认的配套方案取罐和倒料。
05结构细节
结构与使用细节
360°翻转制动锁止
翻转机构可停止并锁定位置，便于大容量磨罐装卸及停位操作。
加厚钢板重型机身
加厚钢板机身强化整体承载与结构稳定性，为生产型研磨单元及翻转机构提供支撑。
微电脑控制
可按配置采用PLC触控系统，支持正反转、定时及断电记忆，便于设置研磨过程。

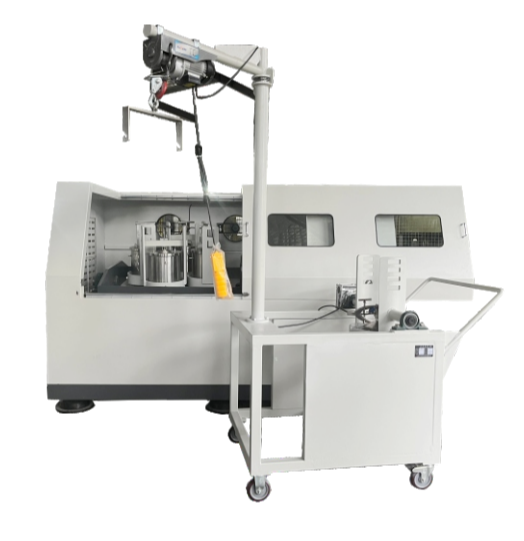

吊装倒料装置
可搭配吊装与振筛倒料装置，方便磨罐取放和物料出料，具体配置按所选规格确认。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | 规格 | 可配球磨罐规格 | 数量 | 可配真空球磨罐规格 |
|---|---|---|---|---|
| QXQM-16 | 16L | 2-4L | 4只 | 1-3L |
| QXQM-20 | 20L | 2-5L | 4只 | 1-4L |
| QXQM-40 | 40L | 4-10L | 4只 | 2-5L |
| QXQM-60 | 60L | 10-15L | 4只 | 5-10L |
| QXQM-80 | 80L | 15-20L | 4只 | 15L |
| QXQM-100 | 100L | 15-25L | 4只 | 15-20L |
运行及配套参数 1
| 型号规格 | 设备电源 | 电机功率 (kW) |
运行设定 总时长(min) |
正反交替运行 时间(min) |
可调转速 | 噪声≤db | |
|---|---|---|---|---|---|---|---|
| 公转(rpm) | 自转(rpm) | ||||||
| QXQM-16 | 380V-50Hz | 3 | 1-9999 | 1-999 | - | 0-510 | 60±5 |
| QXQM-20 | 380V-50Hz | 4 | 1-9999 | 1-999 | 0-215 | 0-430 | 65±5 |
| QXQM-40 | 380V-50Hz | 5.5 | 1-9999 | 1-999 | 0-195 | 0-390 | 70±5 |
| QXQM-60 | 380V-50Hz | - | 1-9999 | 1-999 | - | - | - |
| QXQM-80 | 380V-50Hz | 11 | 1-9999 | 1-999 | - | 0-240 | - |
| QXQM-100 | 380V-50Hz | 11 | 1-9999 | 1-999 | - | 0-240 | - |
运行及配套参数 2
| 型号规格 | 电机功率(kW) | 调速方式 | 转速比(公转:自转) | 设备重量(kg) | 设备体积(mm) |
|---|---|---|---|---|---|
| QXQM-16 | 3 | 变频调速 | 1:2 | 580 | 1530*1018*1100 |
| QXQM-20 | 4 | 变频调速 | 1:2 | 1180 | 1700*1210*1300 |
| QXQM-40 | 5.5 | 变频调速 | 1:2 | 1430 | 1900*1450*1480 |
| QXQM-60 | - | 变频调速 | 1:1.5 | - | - |
| QXQM-80 | 11 | 变频调速 | 1:1.5 | 3900 | 2939*1680*2450 |
| QXQM-100 | 11 | 变频调速 | 1:1.5 | 3900 | 2939*1680*2450 |
运行及配套参数 3
| 传动方式 | 齿轮传动 |
| 工作方式 | 两个或四个球磨罐同时工作 |
| 最大装样量(物料+磨球) | 球磨罐容积的三分之二 |
| 球磨罐体积 | 每罐2L-25L,总体积16L-100L |
| 进料粒度 | 土壤料≤10mm,其他料≤3mm |
| 出料粒度 | 最小可达0.1μm(不同物料及研磨工艺会有差异) |
| 翻转角度范围 | 360° |
| 调速方式 | 品牌变频器无级调速 |
| 可选配件 | 温度控制(空冷、液氮、加热)、超声波、筛分器、控制面板 |
提供小试配方、结板现象、批次量与现场装卸条件，评估翻转工艺及放大可行性。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。

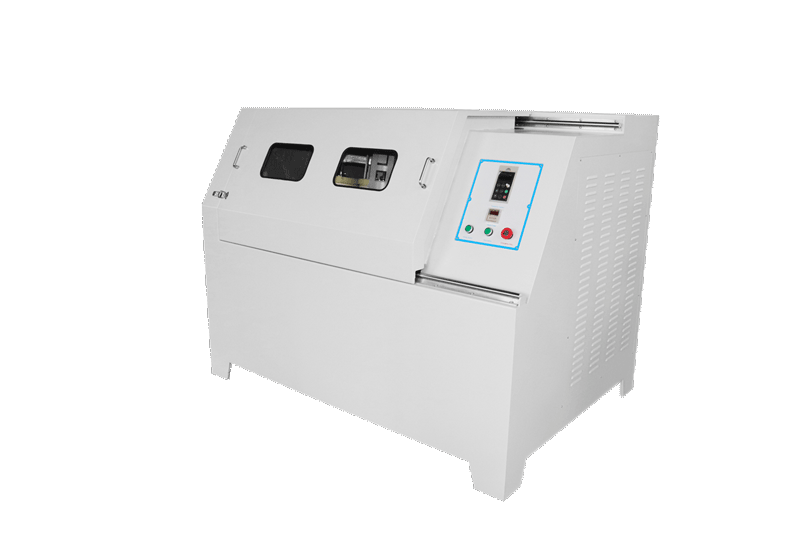

全方位生产型行星球磨机技术参数(一)
全方位生产型行星球磨机技术参数(二)
全方位生产型行星球磨机技术参数(三)
