中国科学院上海硅酸盐研究所：QM-300L 纯尼龙湿磨与隔膜泵出料
中国科学院上海硅酸盐研究所的应用需求围绕纯尼龙滚筒球磨机展开，物料与工况主要涉及陶瓷科研浆料。本案例重点讨论“纯尼龙湿磨与隔膜泵出料”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
低金属污染，适合高纯物料研磨
非金属接触，减少杂质引入
纯尼龙研磨桶减少桶体金属接触带来的铁及其他金属杂质来源，适合有纯度要求的物料；研磨介质和出料接触部位需同步匹配。
耐磨耐腐蚀，适配多种工况
利用尼龙材质的耐磨和耐腐蚀特点，结合物料及液相介质确认相容性，可用于经验证适用的干磨、湿磨、混合与分散工艺。
弹性缓冲，有助降低碰撞噪声
尼龙材质具有一定弹性缓冲和吸振特性，有助于降低研磨中的碰撞噪声；运行声音仍与装料、介质和转速等条件有关。
便于清洁，适合多品种换批
研磨桶与便于开启的出料结构有利于收料和内部清洁，减少物料残留及批次间交叉污染；可按需求选配自动卸料和球料分离方案。
03研磨效果
粒度与污染控制同时验证
尼龙桶可改变金属接触来源，但研磨介质、其他接触件、原料和环境仍会影响成品纯度。
关注元素检测
对比研磨前后的金属元素或其他限制杂质，确认整套接触材料组合符合要求。
尼龙磨耗影响
检查桶体及出料结构磨损，并评估聚合物磨屑对目标物料的影响。
粒度与混合效果
依据筛余、粒度分布或组分均匀性验收，不仅凭桶体材质判断研磨效果。
不作零金属污染、无磨耗、通用耐酸碱或通用食品医药适用性承诺，具体结果以材质核对与试验为准。
04工作原理
尼龙桶内的介质滚动研磨
滚筒转动带动研磨介质与物料提升，介质回落、滚动及滑动时产生冲击、摩擦与混合作用。
01
核对接触链与装料
根据物料确定尼龙桶、研磨球及密封方案，核对液相相容性和装料条件。
02
介质循环细化
在所选转速下运行，介质在桶内持续翻动，对物料进行粉磨、混合或分散。
03
停机收料与清洁
按配置完成收料或球料分离，检查残留及磨耗，为下一批次准备。
05结构细节
结构与使用细节

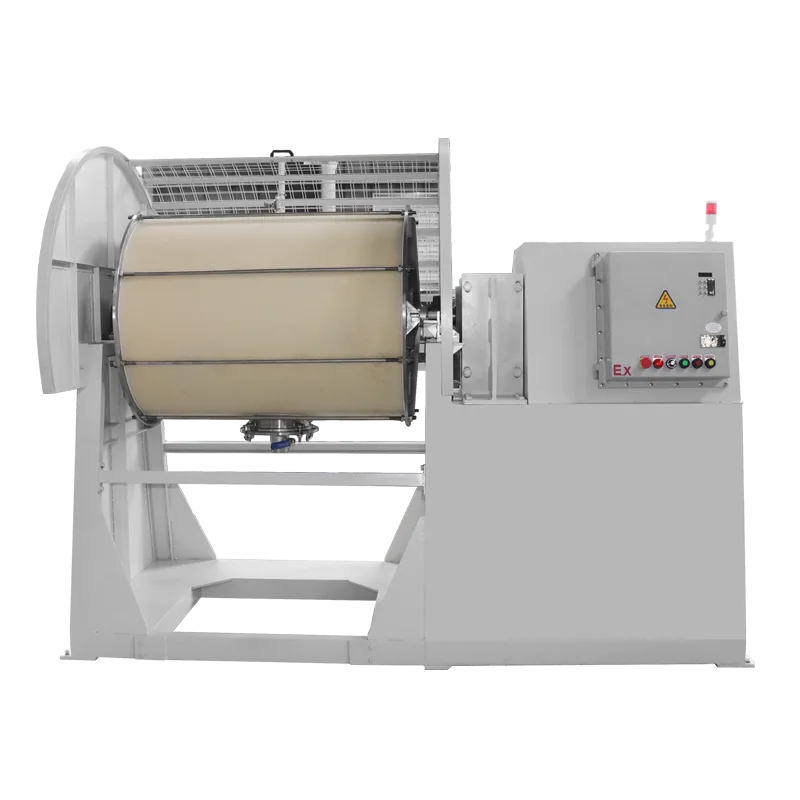

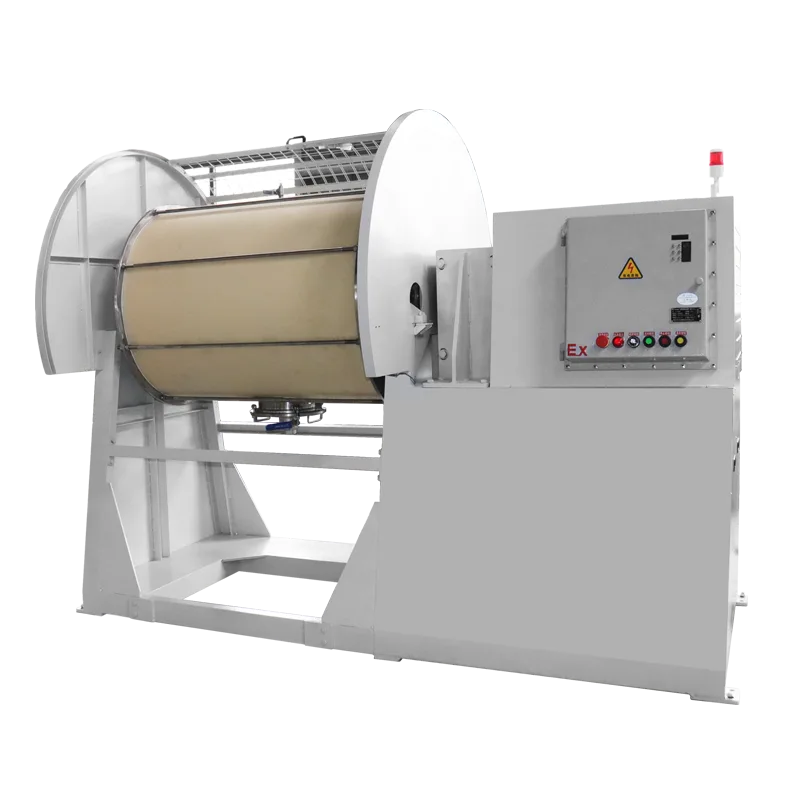

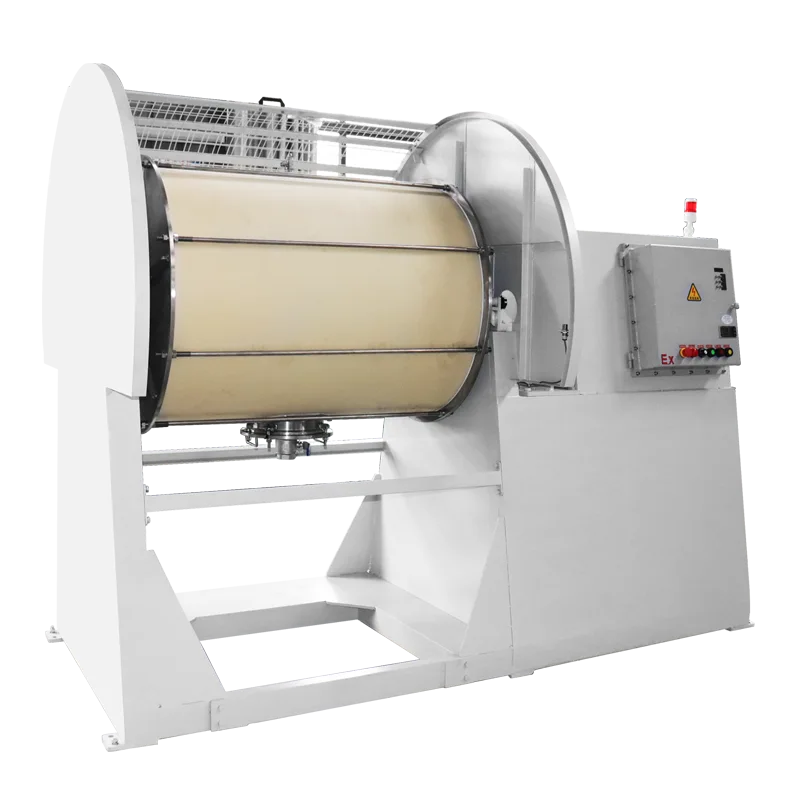

纯尼龙研磨桶
尼龙构成物料接触桶体；确认结构与材质等级并匹配介质，区分本款与通用金属桶加内衬的配置。
滚轴支撑与驱动系统
滚轴承托研磨桶并配合驱动机构带动桶体旋转，可按需求选择变频调速或固定转速，结合装料和介质确定运行条件。

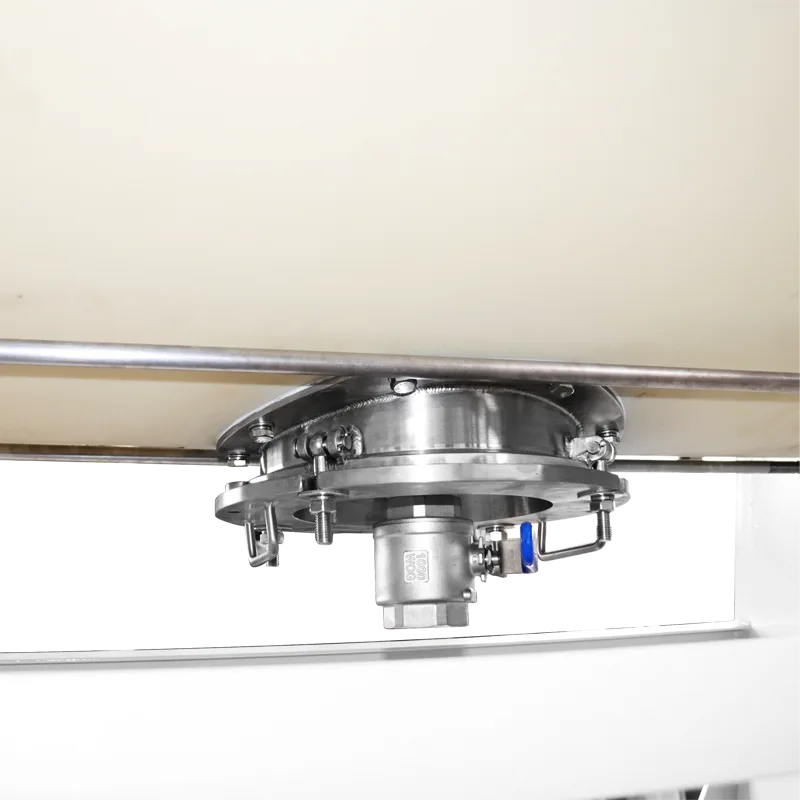

快开出料与密封部位
便于开启和拆卸的出料设计方便收料、内部清洁与维护；出料口及密封材料应符合整条接触路径的杂质控制要求。

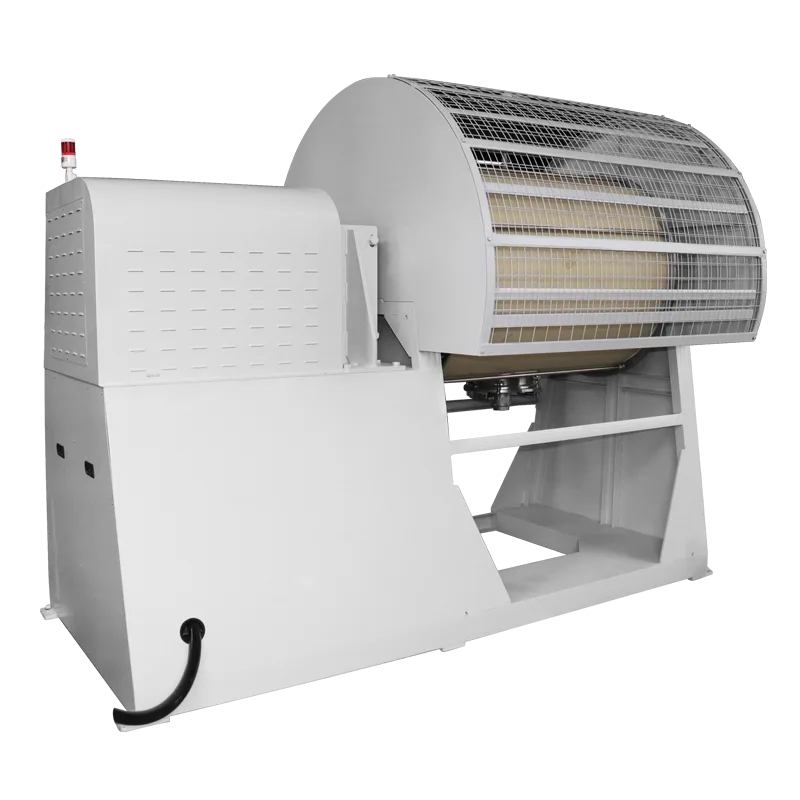

安全防护按工况选配

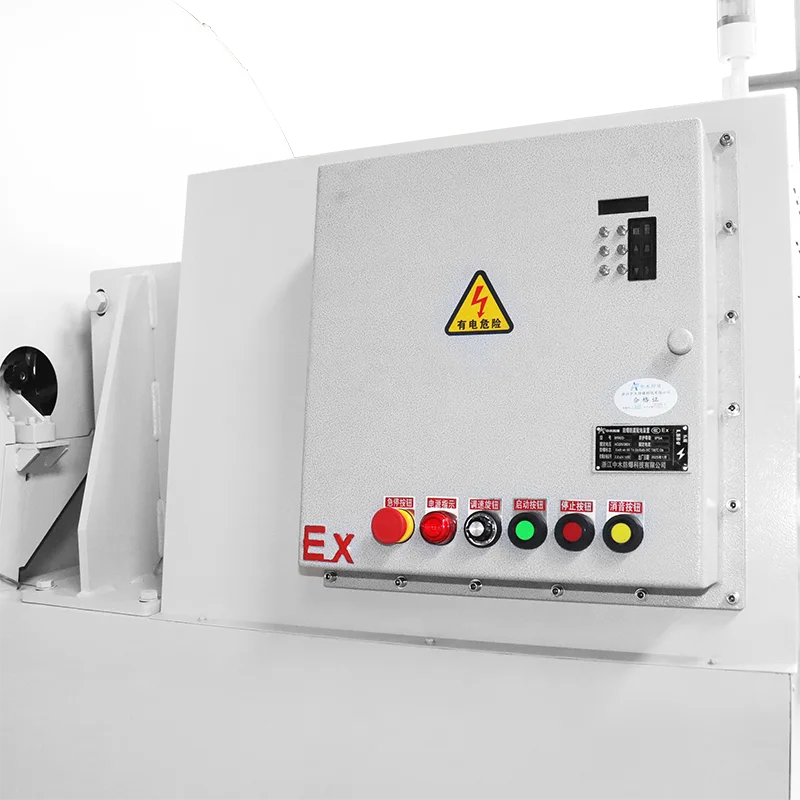

可根据现场环境选择防护罩、防爆电控或防静电等配置，适用条件与供货方案单独确认，不作为所有型号的标配。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 名称 | 容积 (L) | 转速 (rpm) | 装料量 (L) | 电机功率 (kw) | 进料粒度 (mm) | 出料粒度 (目) | 调速方式 |
|---|---|---|---|---|---|---|---|
| QM-30L | 30 | 20~60 | 10.5 | 0.75 | ≤5 | ≥300 | 变频无级调速或固定转速 |
| QM-50L | 50 | 20~50 | 17.5 | 1.5 | ≤5 | ||
| QM-100L | 100 | 20~45 | 35 | 2.2 | ≤10 | ||
| QM-200L | 200 | 20~40 | 70 | 4 | ≤10 | ||
| QM-300L | 300 | 20~38 | 105 | 5.5 | ≤10 | ||
| QM-500L | 500 | 20~36 | 175 | 7.5 | ≤10 | ||
| QM-1000L | 1000 | 20~34 | 350 | 11 | ≤20 | ||
| QM-2000L | 2000 | 20~34 | 700 | 22 | ≤20 |
提供禁入杂质、溶剂成分、运行温度、目标粒度及单批处理量，确认尼龙桶与全部接触件的适用性后再确定配置。
选型建议
以上参数供选型参考，建议咨询技术客服并申请免费磨样，根据物料和研磨目标选择合适型号。
可提供约30L至2000L等多种容量规格，满足实验、中试、小批量及规模化生产需求。
备注：25-50L为单相220V，50L以上为三相380V，磨桶材质：碳钢、不锈钢，可内衬尼龙聚氨酯、聚四氟乙烯、刚玉等。
