湖南永杉锂业有限公司：GQM-8-15 洁净室分体安装
湖南永杉锂业有限公司的应用需求围绕多工位罐磨机展开，物料与工况主要涉及锂电材料。本案例重点讨论“洁净室分体安装”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
多工位同步研磨，提高处理效率
八工位同步处理样品
八工位便于集中组织多组样品的同轮研磨，适合配方矩阵和平行样试验，提高设备利用率。
分罐研磨，便于配方比较
各样品在独立研磨罐内处理，便于分别管理物料、配方、介质及取样编号；工位控制能力以实际配置为准。
定时运行，减少轮换等待
数显时间设定、暂停和累加功能配合多样品制备计划使用，便于集中安排运行与取样。
两种规格，匹配现场需求
GQM-8-5与GQM-8-15可按样品量、罐体和场地条件选择，结合供电及附件需求确认对应机型。
03研磨效果
多工位效果需逐罐确认
工位增多不意味着每罐的研磨结果天然一致，应以统一条件和逐罐检测建立样品间的可比性。
逐罐检测
按工位和样品编号记录粒度、筛余或浆料状态，避免以单罐结果代表全部样品。
装载状态核对
记录罐体尺寸、装料量和介质配置，检查不同样品的转动与装载条件。
多样品交叉污染控制
分开管理各罐、介质和收料容器，确认清洗与样品标签完整。
原资料未说明各工位可独立设定转速或时间，不将八工位理解为八套独立驱动系统。
04工作原理

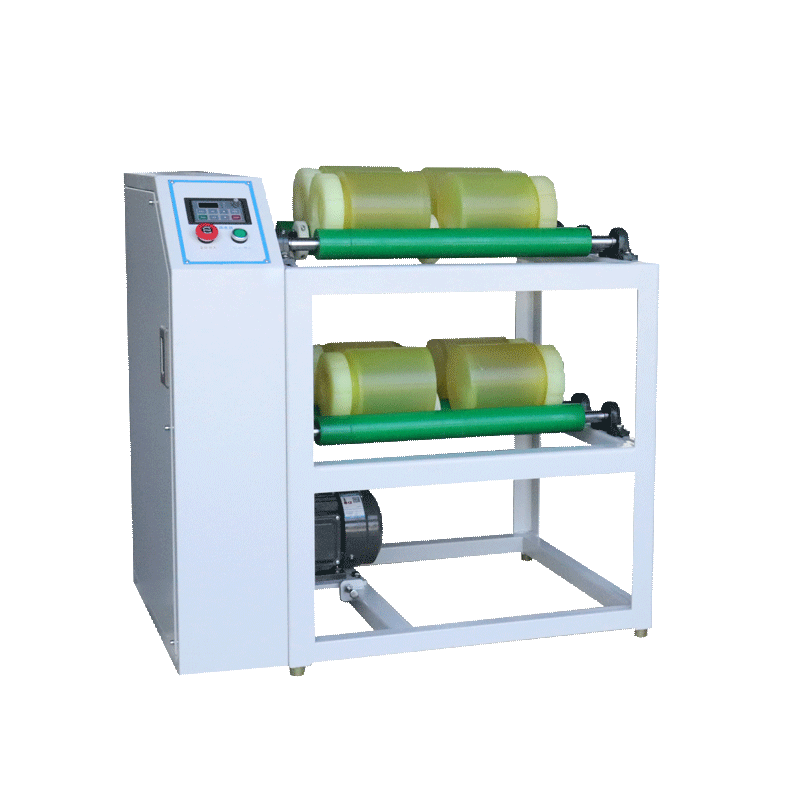

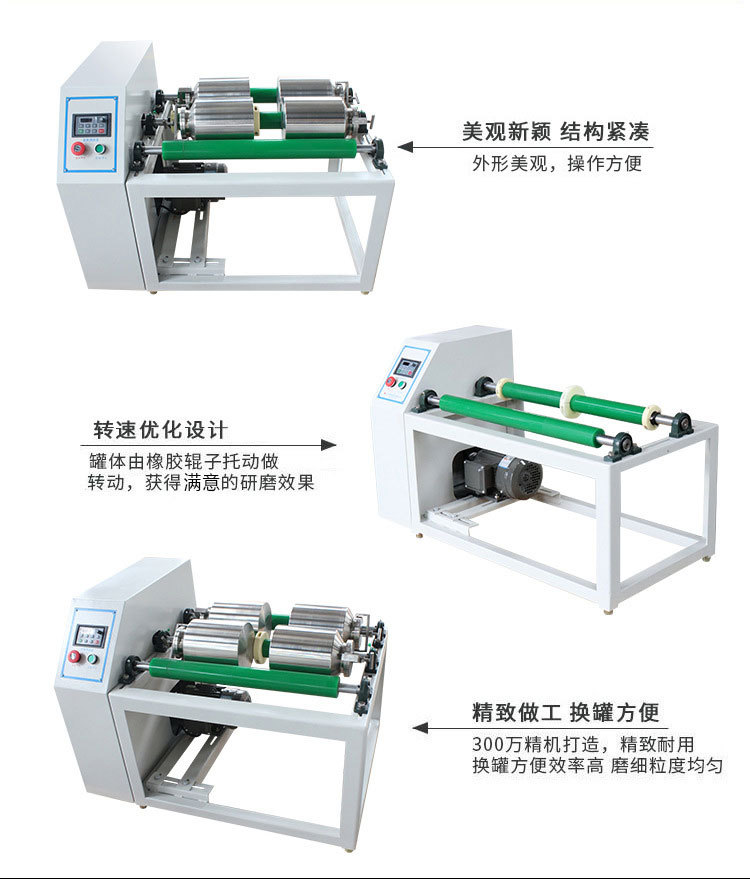

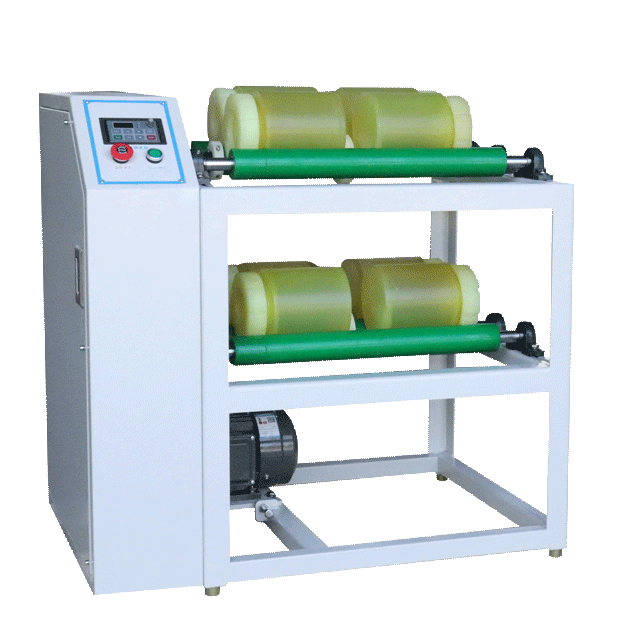

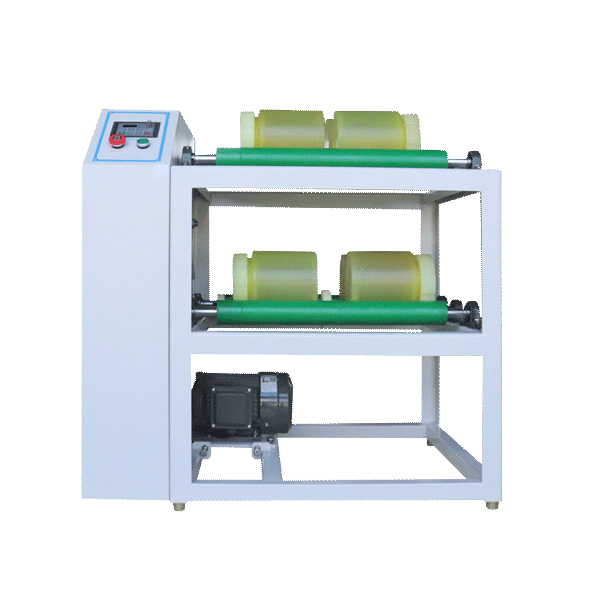

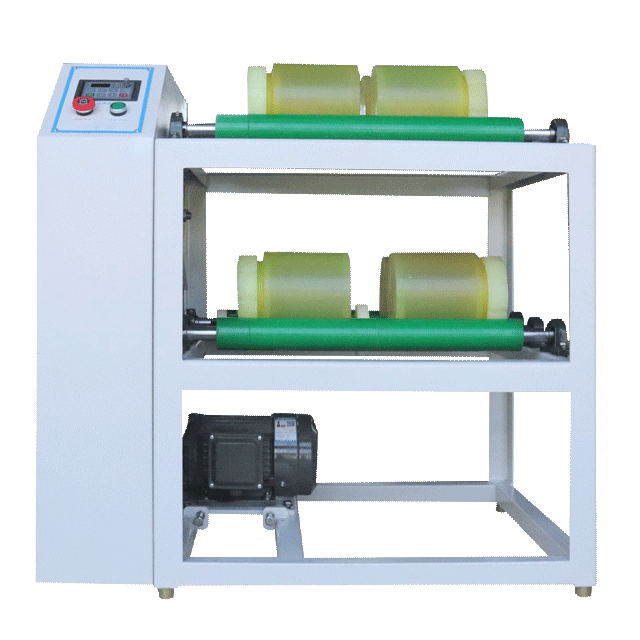

多组研磨罐由胶辊托动
胶辊通过接触带动研磨罐旋转，罐内介质随罐壁提升并回落，以冲击、摩擦及剪切完成各组物料的细化和混合。
01
分组装料与布置
按样品计划分别装罐，核对设备允许的罐体及负载条件，记录工位对应关系。
02
同步组织运行
按设备实际控制方式设置时间与运行条件，观察各罐转动状态是否正常。
03
分罐收样与清洁
停机后按编号分别收集样品，记录结果并完成罐体及介质清洁。
05结构细节
结构与使用细节

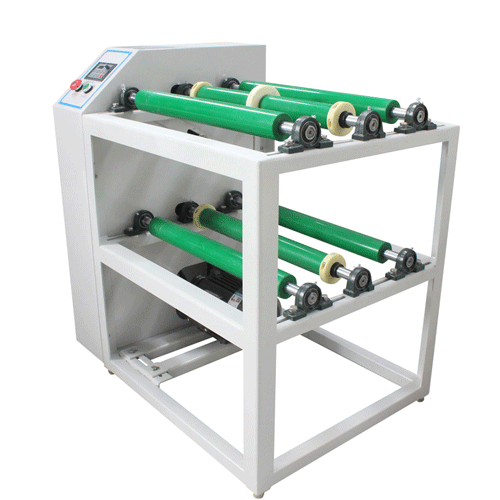

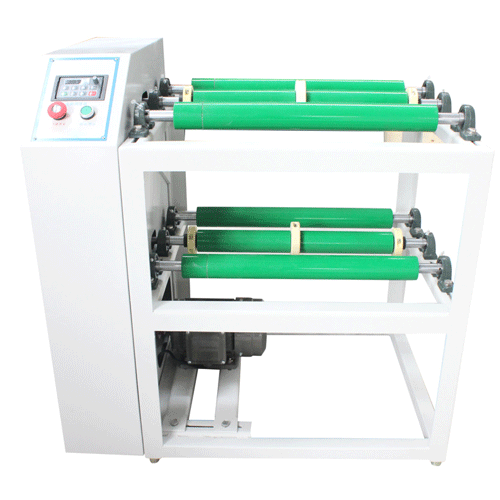

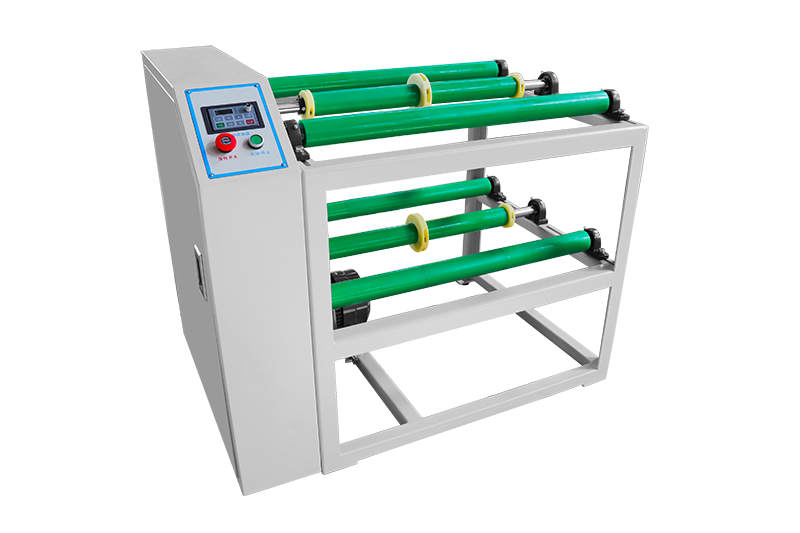

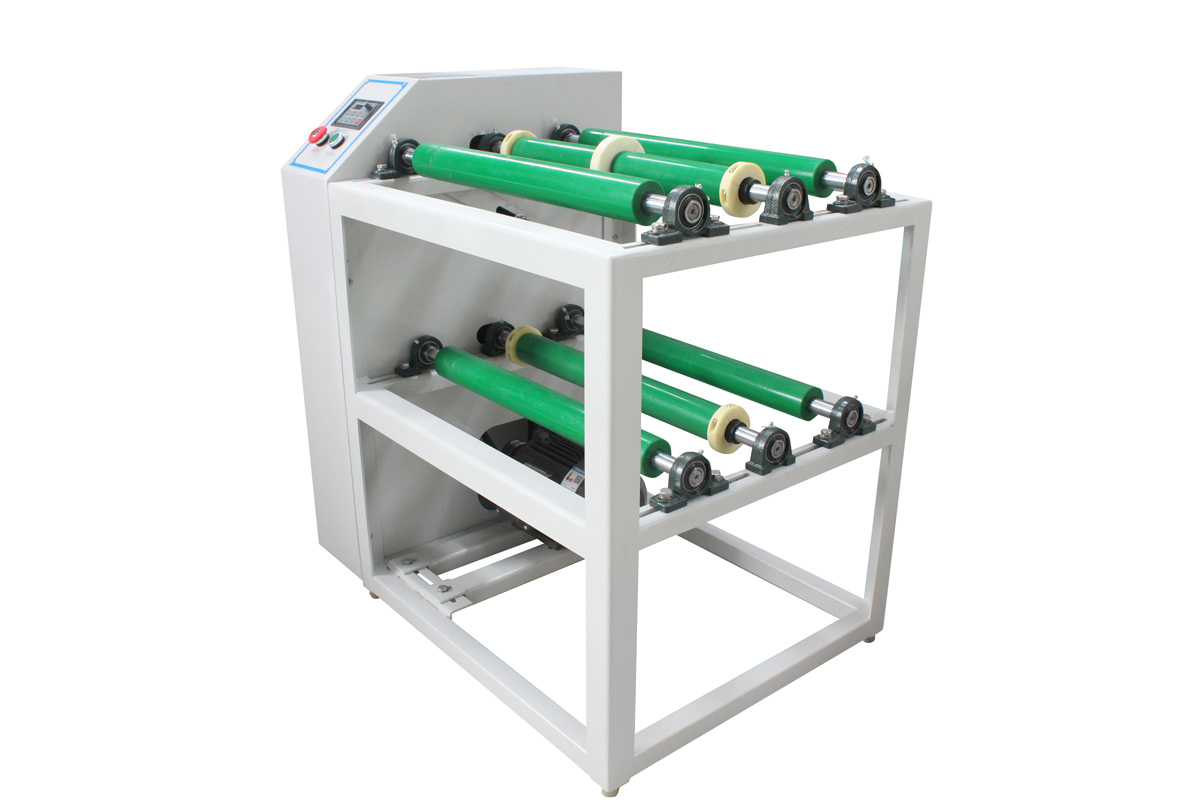

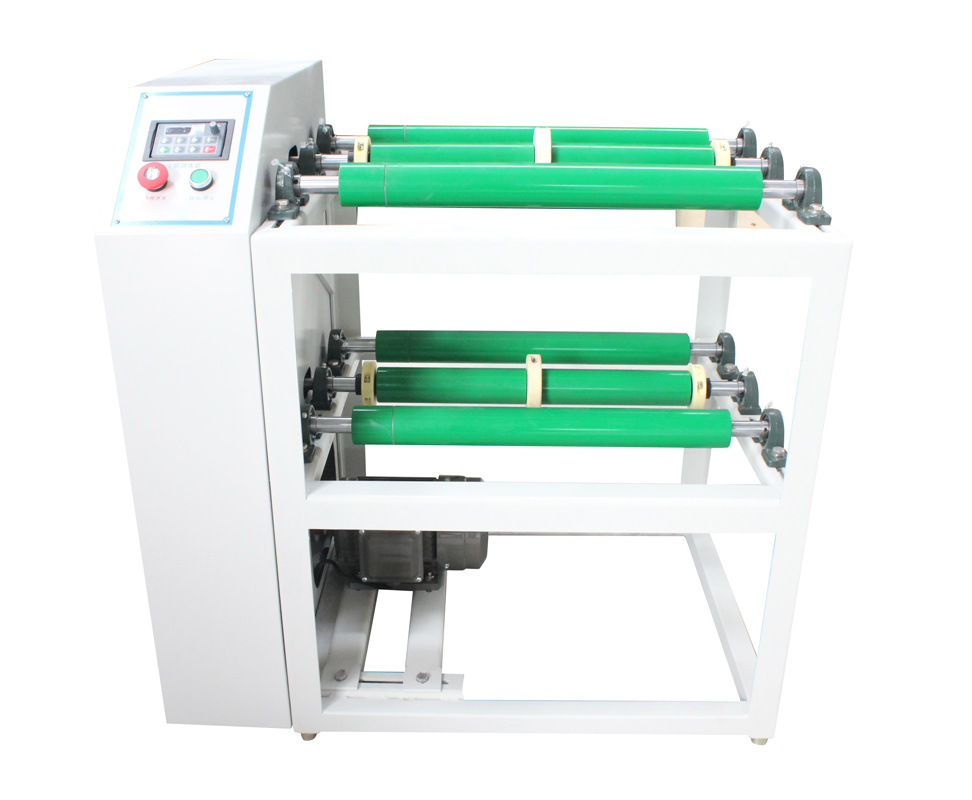

八工位滚轴与安装空间
按八工位配置滚轴、支撑及罐体安装空间，核对全部罐体的取放路径与满载条件。

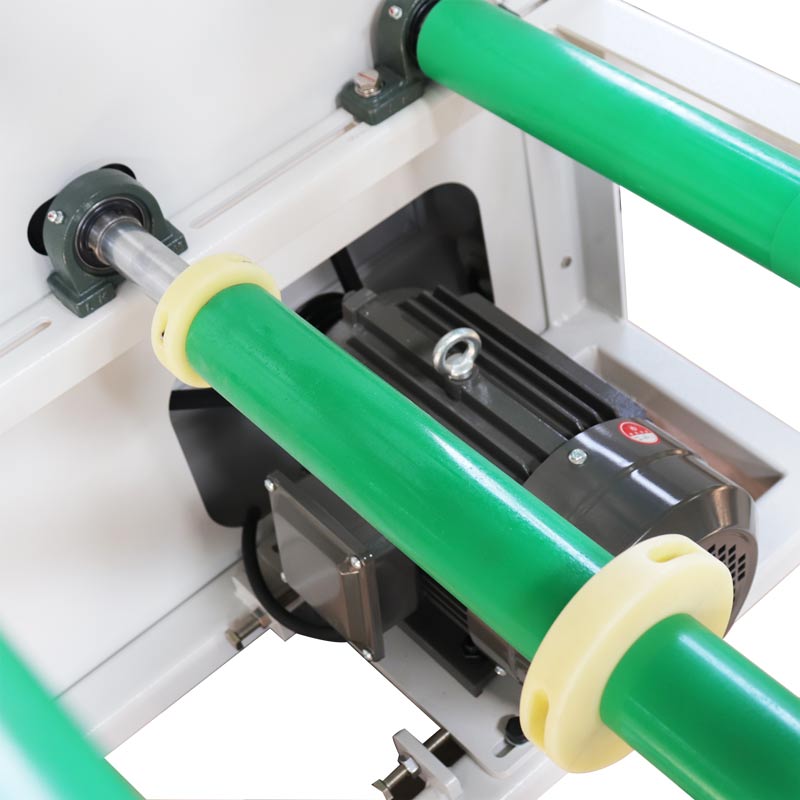

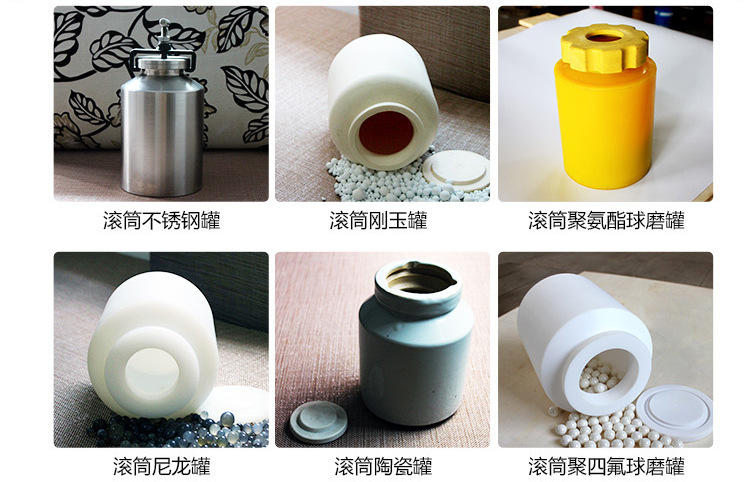

独立罐体与动力传动
各工位分别承托对应规格的研磨罐，通过动力系统带动滚轴运行；罐内样品独立不代表工位可独立调速。

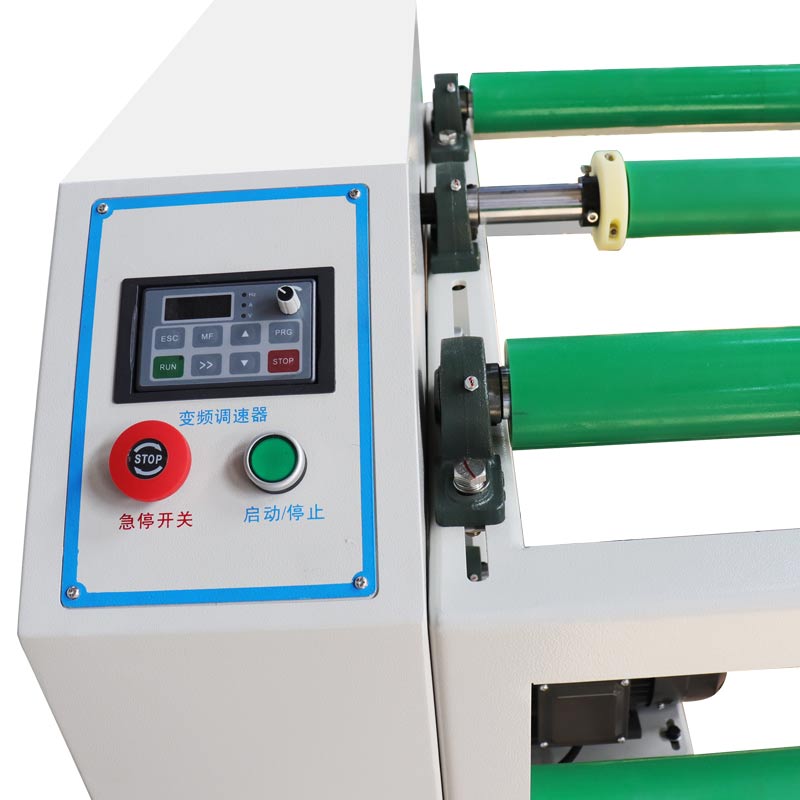

型号供电与时间控制
GQM-8-5和GQM-8-15的供电参数不同，按所选型号核对现场接入条件，并用数显定时安排批次运行。
选配附件逐项确认
原表部分手摇装置、防护罩栏为选购，部分为斜杠；具体供货与配置含义应核实，不能把斜杠解释为标配。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | GQM-2-5 | GQM-2-15 | GQM-2-20 |
|---|---|---|---|
| 外形尺寸/重量 | 950X480X685/59KG | 1130X550X690/80KG | 1350X650X690/92KG |
| 电机型号/功率 | YE2-80M2-4B3 /0.75KW | YE2-90S-4B3 /1.1KW | YE2-90L-4B3 /1.5KW |
| 常规电源 | 220V、50/60HZ | 220V、50/60HZ | 220V、50/70HZ |
| 主辊转速（rpm） | 50~410±10 | 40~365±10 | 40~340±10 |
| 手摇装置 | 选购 | 选购 | 选购 |
| 防护罩 | 选购 | 选购 | 选购 |
运行及配套参数 1
| 型号 | GQM-4-5 | GQM-4-5(双层) | GQM-4-15 | GQM-4-20 |
|---|---|---|---|---|
| 外形尺寸/重量 | 950X660X690/70KG | 950X480X870/(92KG) | 1130X800X690/95KG | 1350X820X690/122KG |
| 电机型号/功率 | YE2-80M2-4B3 /0.75KW | YE2-80M2-4B3 /0.75KW | YEZ-90L-4B3 /1.5KW | YE2-100L1-4B3 /2.2KW |
| 常规电源 | 220V、50/60HZ | 220V、50/60HZ | 220V、50/6OHZ | 380V、50/60HZ |
| 主辐转速（rpm） | 50~410±10 | 50~410±10 | 40~365±10 | 40~340±10 |
| 手摇装置 | 选购 | 选购 | 选购 | 选购 |
| 防护罩 | 选购 | 选购 | 选购 | 选购 |
运行及配套参数 2
| 型号 | GQM-8-5 | GQM-8-15 |
|---|---|---|
| 外形尺寸/重量 | 950X660X960/106KG | 1130X800X960/152KG |
| 电机型号/功率 | YE2-90L-4B3 /1.5KW | YE2-100L1-4B3 /2.2KW |
| 常规电源 | 220V、50/60HZ | 380V、50/60HZ |
| 主辊转速（rpm） | 50~410±10 | 40~365±10 |
| 手摇装置 | 选购 | / |
| 防护罩 | 选购 | / |
提供需要并行处理的样品数量、各罐规格与满载重量，结合实验空间和供电选择八工位型号。
