西安格美金属材料有限公司：GQM-4-20 钼内衬重载罐磨装夹
西安格美金属材料有限公司的应用需求围绕多工位罐磨机展开，物料与工况主要涉及金属材料。本案例重点讨论“钼内衬重载罐磨装夹”，将设备结构、工艺条件与现场操作结合起来，梳理适合进一步核对的配置方向。
查看案例 ↗01核心优势
多工位同步研磨，提高处理效率
四组样品同步制备
四工位便于同轮安排多组配方或平行样，各样品分别装罐进行研磨和混合，提高多样品制备效率。
多配方对比，提高利用率
一台设备承载多组物料试验，方便分组编号、取样和清洗管理，减少多台设备之间的周转；工位控制方式随配置确认。
单层双层，布局可选

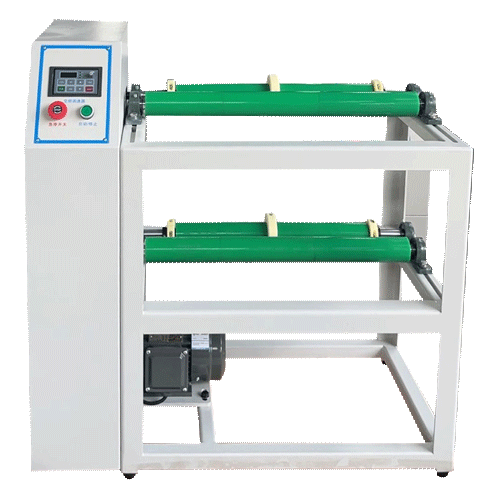

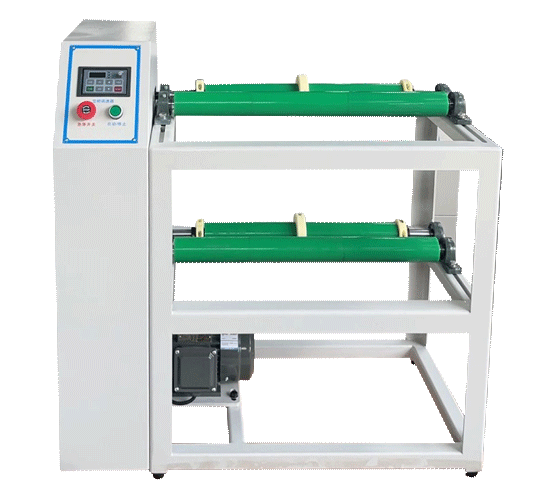

四工位系列包含单层及GQM-4-5双层规格，可结合现场空间、罐体规格和取放路径选择对应布局。
数显定时，组织阶段试验
具备时间设定、暂停及累加定时功能，便于按计划开展阶段性研磨并记录不同配方的处理条件。
03研磨效果
比较多组样品的工艺响应
多工位的价值在于组织并行样品；比较结果时仍需控制罐体尺寸、装料和介质条件。
配方差异
将粒度、筛余或浆料状态与配方编号对应，避免仅凭外观判断细化程度。
平行样一致性
固定相同条件安排平行样，检查各样品检测结果的离散情况。
操作记录完整性
记录罐体规格、工位、配球、装料与累计时间，便于复核试验结果。
双层布局对应具体型号，不能将其写为全部四工位机型的标准结构。
04工作原理
多罐滚动形成并行研磨
胶辊驱动各研磨罐旋转，罐内介质形成提升、滚落和滑动过程，对各自物料进行冲击、摩擦与混合。
01
四组装罐与编号
按试验方案分别配料，核对各罐外径、装料及放置条件并建立样品对应关系。
02
按设定时间运行
利用实际控制系统设定运行条件，使各罐中的介质持续翻动处理物料。
03
停机分组评价
停止运行后分别取样，依据统一标准比较配方和研磨结果。
05结构细节
结构与使用细节

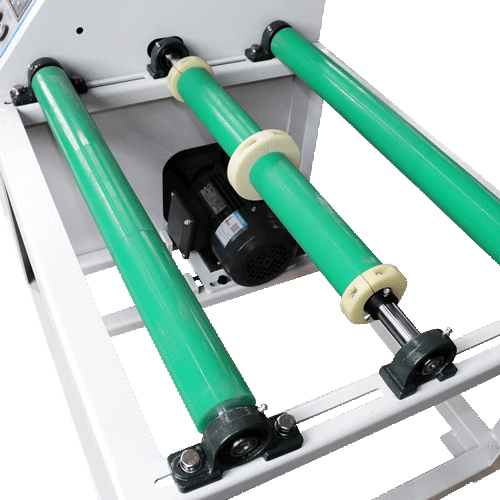

四工位滚轴与支撑布局
按工位数量配置滚轴组件及支撑空间；单层和GQM-4-5双层机型分别核对整机尺寸与操作位置。

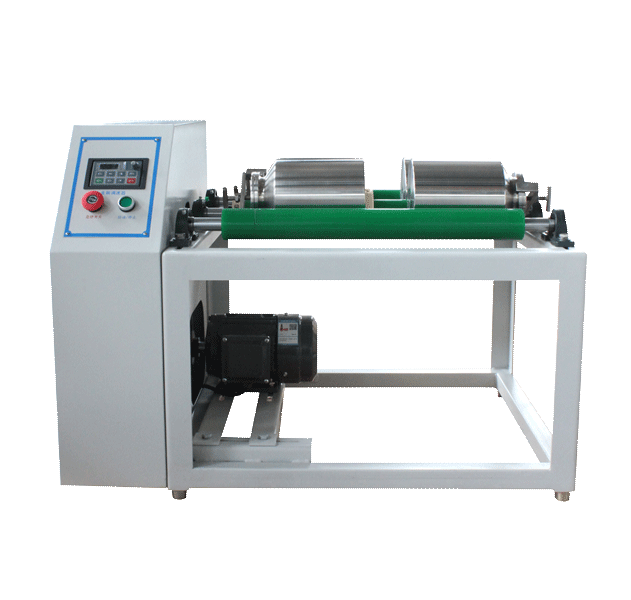

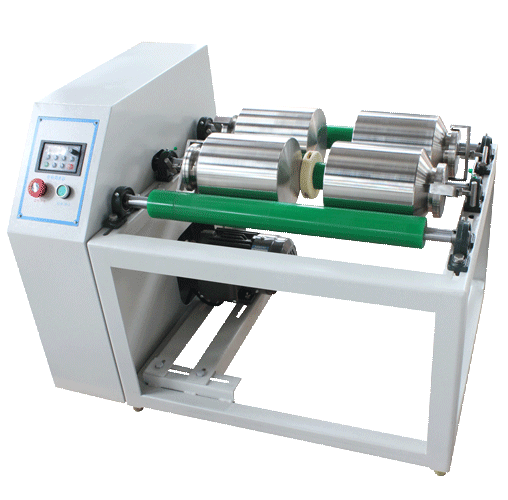

独立罐体与统一传动
各工位可放置对应规格的研磨罐，动力系统带动滚轴运行；罐体规格、总载荷及工位控制方式以所选机型为准。
胶辊适配与定时控制
胶辊承托并驱动罐体，配合数显时间控制安排研磨周期；主辊速度与罐体速度分别核对。
附件与供电配置
手摇装置、防护罩为选购，不同四工位规格的供电和电机参数存在差异，应逐型号确认。
06技术参数
型号与技术参数
点击型号查看对应参数；横向滚动可查看完整表格。
基本配置参数
| 型号 | GQM-2-5 | GQM-2-15 | GQM-2-20 |
|---|---|---|---|
| 外形尺寸/重量 | 950X480X685/59KG | 1130X550X690/80KG | 1350X650X690/92KG |
| 电机型号/功率 | YE2-80M2-4B3 /0.75KW | YE2-90S-4B3 /1.1KW | YE2-90L-4B3 /1.5KW |
| 常规电源 | 220V、50/60HZ | 220V、50/60HZ | 220V、50/70HZ |
| 主辊转速（rpm） | 50~410±10 | 40~365±10 | 40~340±10 |
| 手摇装置 | 选购 | 选购 | 选购 |
| 防护罩 | 选购 | 选购 | 选购 |
运行及配套参数 1
| 型号 | GQM-4-5 | GQM-4-5(双层) | GQM-4-15 | GQM-4-20 |
|---|---|---|---|---|
| 外形尺寸/重量 | 950X660X690/70KG | 950X480X870/(92KG) | 1130X800X690/95KG | 1350X820X690/122KG |
| 电机型号/功率 | YE2-80M2-4B3 /0.75KW | YE2-80M2-4B3 /0.75KW | YEZ-90L-4B3 /1.5KW | YE2-100L1-4B3 /2.2KW |
| 常规电源 | 220V、50/60HZ | 220V、50/60HZ | 220V、50/6OHZ | 380V、50/60HZ |
| 主辐转速（rpm） | 50~410±10 | 50~410±10 | 40~365±10 | 40~340±10 |
| 手摇装置 | 选购 | 选购 | 选购 | 选购 |
| 防护罩 | 选购 | 选购 | 选购 | 选购 |
运行及配套参数 2
| 型号 | GQM-8-5 | GQM-8-15 |
|---|---|---|
| 外形尺寸/重量 | 950X660X960/106KG | 1130X800X960/152KG |
| 电机型号/功率 | YE2-90L-4B3 /1.5KW | YE2-100L1-4B3 /2.2KW |
| 常规电源 | 220V、50/60HZ | 380V、50/60HZ |
| 主辊转速（rpm） | 50~410±10 | 40~365±10 |
| 手摇装置 | 选购 | / |
| 防护罩 | 选购 | / |
明确每组样品量、罐体规格、需要同时处理的组数及场地高度，再选择相应四工位布局与附件。
